Jeżeli wycieku oleju spod pokrywy głowicy cylindra nie można wyeliminować poprzez dokręcenie nakrętek mocujących pokrywę, należy wymienić warstwę uszczelniającą.
Potrzebne będą: klucz nasadowy 8 mm, klucze 10 mm i 13 mm, śrubokręt płaski i krzyżakowy, szczypce lub nóż.
1. Odłącz złącza wiązki przewodów cewki zapłonowej…
2. …oraz wiązkę przewodów wtryskiwacza.

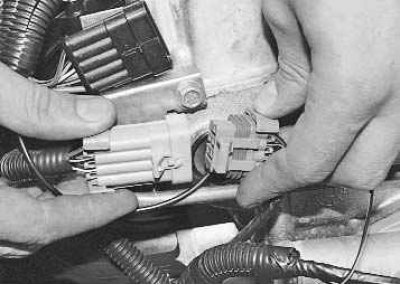

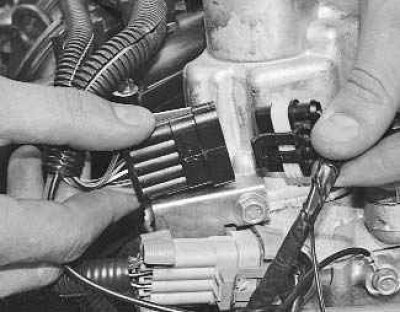

3. Ściskając zatrzaski palcami, odłącz złącze wiązki przewodów cewki zapłonowej...

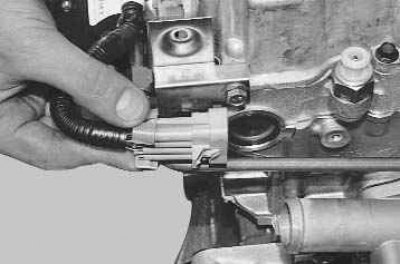

4. …oraz złącze wiązki przewodów wtryskiwacza z przedniego wspornika.

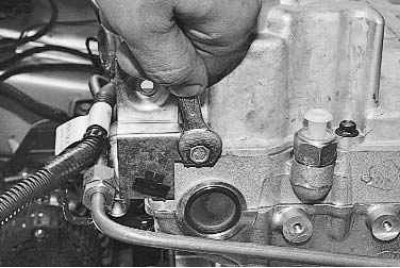

5. Odkręć śruby mocujące kluczem 10 mm i zdejmij przednią...

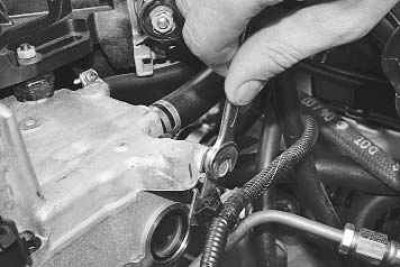

6. ...i tylne wsporniki.

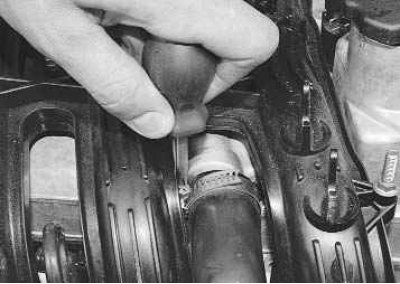

7. Poluzuj zacisk..
8. …i odłączyć przewód wydechowy układu wentylacji skrzyni korbowej od rury pokrywy głowicy cylindra.

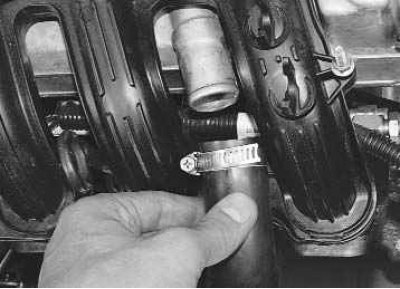

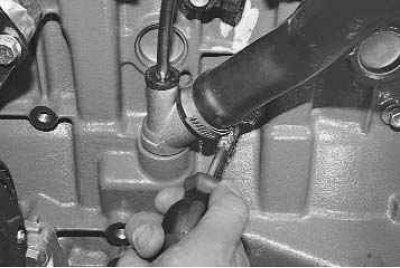

9. Poluzuj zacisk..

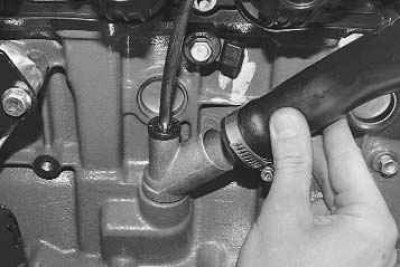

10. …i odłączyć przewód wydechowy układu wentylacji skrzyni korbowej od rury bloku cylindrów.

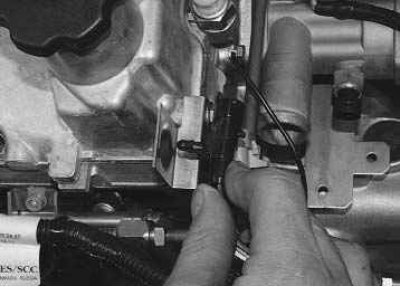

11. Odkręć śrubę mocującą wspornik prowadnicy wskaźnika poziomu oleju (bagnetu)
12. …i wyjmij prowadnicę wraz ze wskaźnikiem.

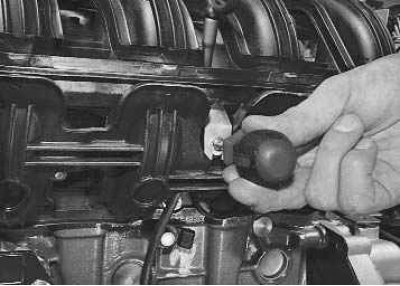

13. Za pomocą klucza płaskiego 10 mm odkręć dwie nakrętki mocujące kolektor dolotowy do pokrywy głowicy cylindra.

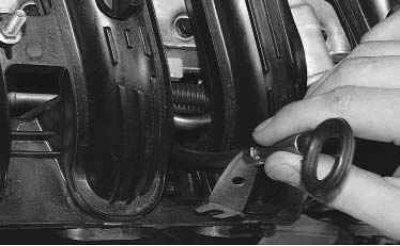

14. Za pomocą klucza płaskiego 13 mm odkręć trzy nakrętki i wyjmij dwie śruby mocujące kolektor dolotowy do głowicy cylindra…

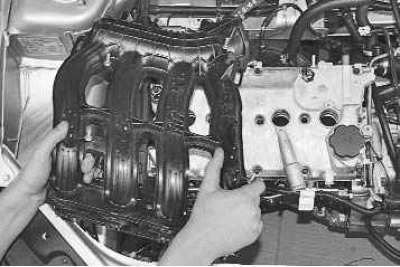

15. …i zdejmij kolektor dolotowy.

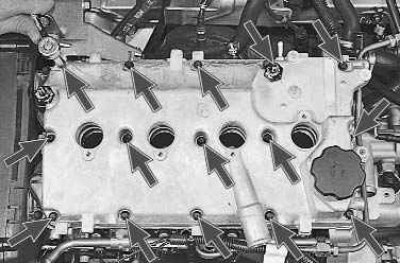

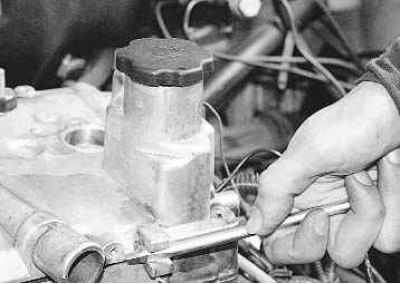

16. Za pomocą klucza nasadowego 8 mm odkręć piętnaście śrub mocujących pokrywę głowicy cylindra...
17. ...odsunąć pokrywę od głowicy cylindra, korzystając z wypustek umieszczonych wzdłuż jej obwodu...

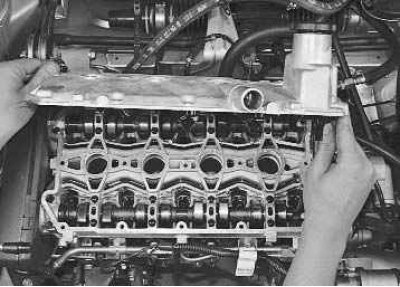

18. ...i zdejmij pokrywę.

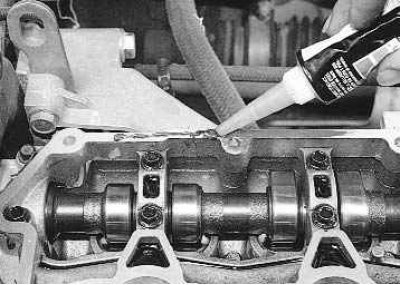

Uwaga: Przed założeniem pokrywy należy oczyścić powierzchnie styku głowicy cylindra i pokrywy ze starego uszczelniacza i odtłuścić je. Nanieść cienką warstwę uszczelniacza na powierzchnię styku głowicy cylindra.
19. Zamontuj części w odwrotnej kolejności.
