Брегасте осовине — Демонтажа и монтажа (Kalina 1119)

Уклањање

1. Скините ременице брегасте осовине (видети "Заменске семеринге брегасте осовине").

2. Уклоните затезне и вођеће ваљке (видети "Затезач зупчастог каиша и вођице ваљка - провера и замена").

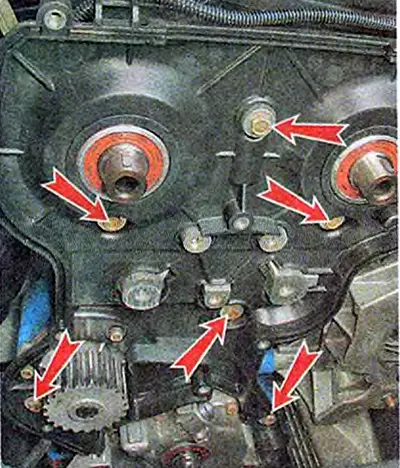

3. Користећи кључ од 10 мм, одврните шест вијака који причвршћују задњи поклопац зупчастог каиша.

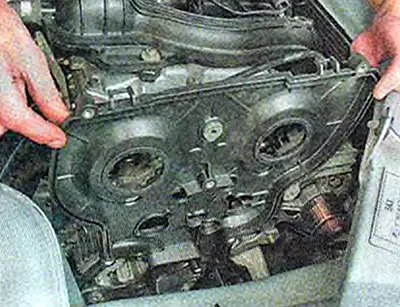

4. Скините поклопац.



5. Скините поклопац главе цилиндра (видети "Поклопац главе цилиндра - скидање, чишћење дефлектора уља, монтажа").

6. Да бисте избегли оштећења, уклоните сензор притиска уља (видети "Сензор притиска уља - замена"), или одспојите врх жице са њега.

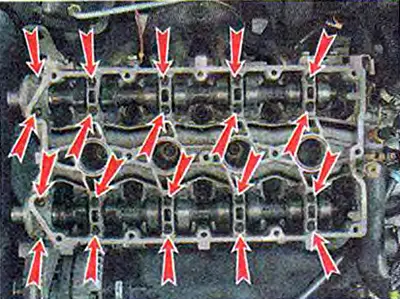

7. Користећи кључ од 8 мм, равномерно, у пола окрета, одврните 20 вијака за причвршћивање кућишта лежаја брегасте осовине.

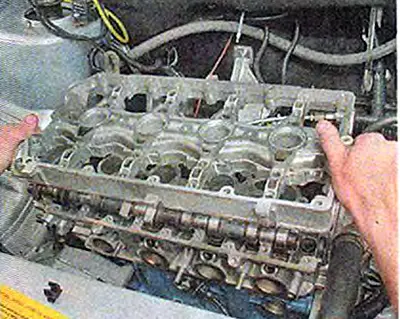

8. Уклоните кућиште лежаја брегасте осовине.

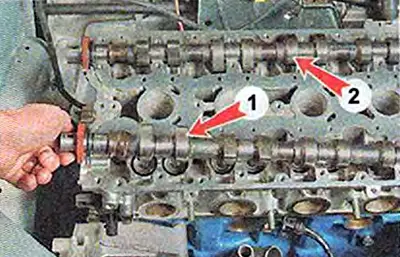

9. Уклоните брегасто вратило усисног система 1 и брегасто вратило издувног система 2.

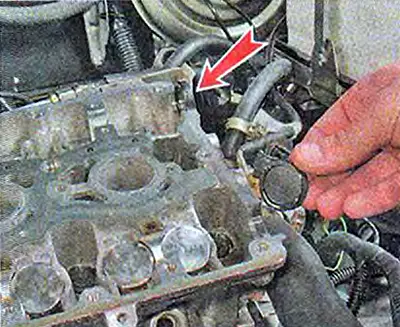

10. Уклоните два чепа технолошких рупа из монтажних рупа у глави цилиндра (близу задњих крајева брегастих вратила).



11. Уклоните кључеве и заптивке са вратила.

12. Прегледајте вратила. Не би требало да буде знакова јаког хабања, огреботина, пукотина или трагова хабања метала на цевима вратила и брегастим осовинама.

Инсталација

1. Подмажите лежајеве и брегасте осовине чистим моторним уљем.

2. Поставите брегасте осовине у главу цилиндра. Осовине нису заменљиве и обележене су.

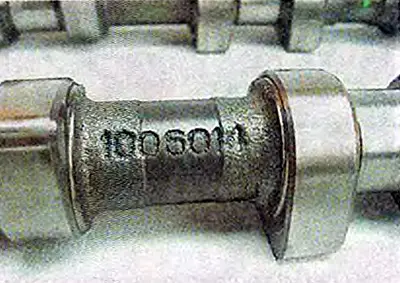

Осовина издувног вентила је означена бројем 1006014.

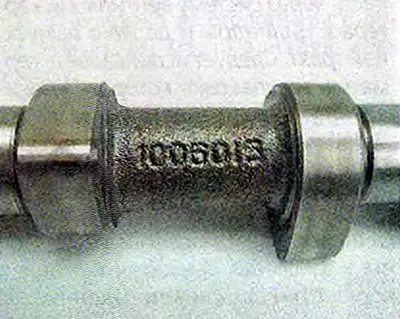

Осовина усисног вентила означена са 1006015.

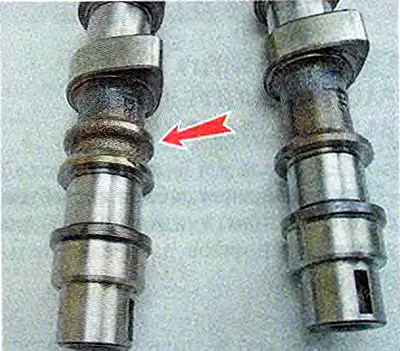

Поред тога, осовина усисног вентила има додатни каиш.

Пажња!

• Приликом поправке мотора, немојте користити заптивач са високим садржајем силикона (силицијумска једињења), јер испарења овог заптивача могу ући у цилиндре кроз систем вентилације картера, а затим у издувни тракт. Користите заптивач који је посебно означен као безбедан за употребу са сензором кисеоника.
• Не наносите превише заптивача на спојне површине кућишта лежаја. Приликом затезања монтажних вијака, заптивач који се улива у унутрашње шупљине мотора може зачепити канале за уље.

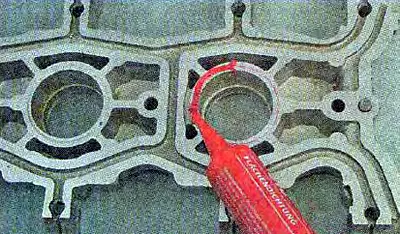

3. Нанесите танак слој заптивача Loctite-574 на доњу површину кућишта лежаја око рупа за свећице, а такође...

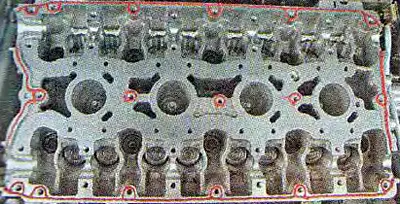

...и на раван главе цилиндра према следећем дијаграму:



4. Уградите брегасте осовине у главу цилиндра са жлебовима за кључ окренутим нагоре.

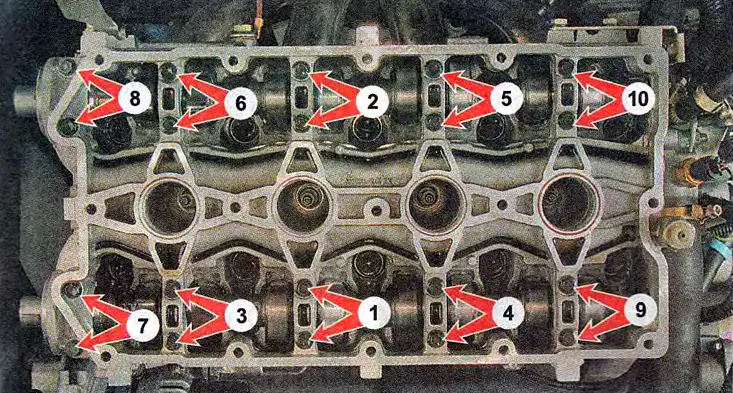

5. Поставите кућиште лежаја на главу цилиндра и равномерно затегните његове вијке за монтажу док кућиште лежаја не додирне главу цилиндра. На крају, затегните завртње за монтажу кућишта лежаја у пару, обртним моментом од 8,0-10,0 Nm (0,8-1,0 kgf·m) у редоследу приказаном на фотографији (видети доле).

6. Користите крпу да уклоните вишак заптивача истиснутог из размака између главе цилиндра и поклопца кућишта лежаја.

7. Притисните заптивке брегасте осовине (видети "Заменске семеринге брегасте осовине").

8. Притисните два свећица у главу цилиндра.

9. Даља монтажа се врши обрнутим редоследом од демонтаже.
