Značajke dizajna prekidača za paljenje (Priora 2170)

Na automobilima Lada Priora koristi se prekidač za paljenje (brava) tipa 11180-3704010 s uređajem za zaključavanje protiv krađe, uređajem za blokiranje za ponovno pokretanje startera bez prethodnog isključivanja paljenja i zavojnicom za komunikaciju transpondera ključa za paljenje s protuprovalnim sustavom automobila.

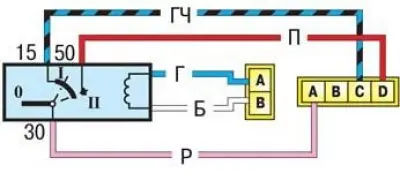

Slika 10.5. Dijagram ožičenja prekidača za paljenje (s umetnutim ključem)

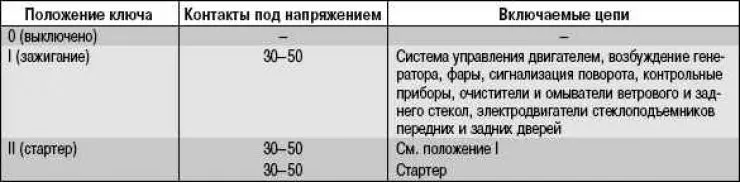

Provjerava se ispravno zatvaranje kontakta prekidača za paljenje u različitim položajima ključa (tablica 10.4), rad protuprovalnog uređaja i prisutnost veze s protuprovalnim sustavom vozila. Napon iz baterije i generatora dovodi se na kontakt "30" (slika 10.5).

Za rasterećenje kontakata prekidača za paljenje, relej K4 je ugrađen u montažni blok.

Šipka za zaključavanje protuprovalnog uređaja se izvlači kada se ključ postavi u položaj "0" (isključeno) i izvadi iz brave. Šipka za zaključavanje se uvlači nakon okretanja ključa iz položaja "0" (isključeno) u položaj "I" (paljenje). Ključ se može izvaditi iz brave samo u položaju "0".

Blokada ponovnog uključivanja startera ne smije dopustiti ponovno okretanje ključa iz položaja "I" (paljenje) u položaj "II" (starter). Okretanje ključa za paljenje u ovaj položaj mora biti moguće tek nakon vraćanja ključa u položaj "0" (isključeno).
