Napomena: Kataloški brojevi ležajeva i dijelova vidi ovdje.

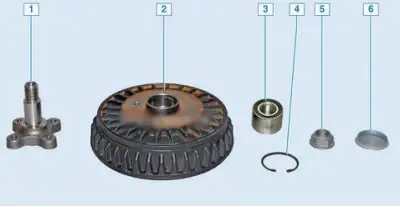

Sklop ležaja stražnjeg kotača: 1 - osovina; 2 - kočioni bubanj; 3 - ležaj stražnjeg kotača; 4 - prsten za zadržavanje ležaja; 5 - matica; 6 - kapa
Provjera aksijalnog zazora
Pažnja. Aksijalni zazor u ležaju glavčine stražnjeg kotača ne smije prelaziti dopuštenu vrijednost od 0,03 mm. Ako aksijalni zazor prelazi dopuštenu vrijednost, ležaj se mora zamijeniti.
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu i isključite paljenje.
Skinite stražnji kotač.
Ugradite indikator na kočioni bubanj, naslonite nožicu indikatora na kraj osovine glavčine i provjerite aksijalni zazor ležaja glavčine stražnjeg kotača primjenom naizmjeničnog opterećenja na bubanj duž osovine glavčine. Ako aksijalni zazor u ležaju prelazi dopuštenu vrijednost od 0,03 mm, ležaj se mora zamijeniti novim (indikator ICH 10, držač indikatora iz seta indikatorskih uređaja 67.7834-9540, ključ 17).
Napomena: Karakterističan zvuk može ukazivati na neispravan ležaj stražnjeg kotača.
Uklanjanje
Skinite kočioni bubanj (vidi ovdje).

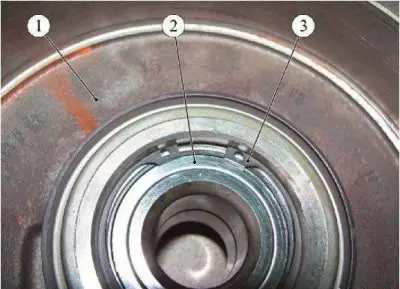

Slika 4-1 - Zamjena ležaja glavčine stražnjeg kotača: 1 - kočioni bubanj; 2 - ležaj glavčine stražnjeg kotača; 3 - zadržni prsten

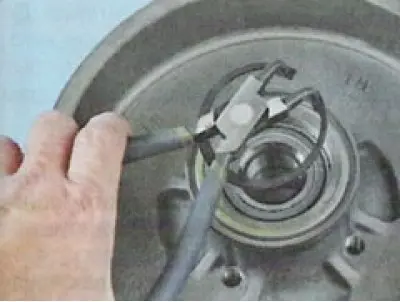

Skinite prsten za zadržavanje ležaja 3 s kočionog bubnja 1, slika 4-1 (izvlakač unutarnjeg prstena za zadržavanje tip 65 44 60 21 veličina J 21 f. "Stahlwille").
Ugradite kočioni bubanj na stol preše, ugradite trn za istiskivanje, vanjskog promjera 52 mm, na ležaj i istisnite ležaj 2 glavčine stražnjeg kotača iz kočionog bubnja (hidraulična preša tipa KS-124 (Kochubeyevsky tvornica "Avtospetsoborudovaniye"), trn vanjskog promjera 52 mm za istiskivanje ležaja glavčine stražnjeg kotača - domaće izrade).
ILI...

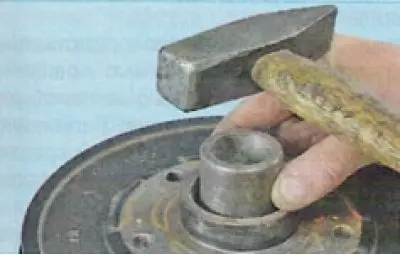

u tu svrhu upotrijebite čekić i odgovarajući trn navedenih dimenzija. U tom slučaju, postavite drvene blokove ispod kočionog bubnja
Montaža
Oprez: Prije sastavljanja očistite i podmažite spojne površine kočionog bubnja, osovine glavčine stražnjeg kotača i ležaja.
Pažnja. Prije montaže provjerite montažne površine kočionog bubnja i osovine glavčine stražnjeg kotača, zamijenite neispravne dijelove.
Postavite kočioni bubanj na stol preše. Ugradite ležaj glavčine stražnjeg kotača u kočioni bubanj. Ugradite trn za prešanje vanjskog promjera 60 mm na ležaj i utisnite ležaj glavčine stražnjeg kotača u kočioni bubanj (hidraulična preša tipa KS-124 (Kochubeyevsky Plant "Avtospetsoborudovaniye"), trn vanjskog promjera 60 mm za prešanje ležaja glavčine stražnjeg kotača - samostalno izrađen).
Oprez: Prilikom prianjanja izvlakača uz unutrašnjost bubnja prilikom pritiskanja ležaja na vozilu s ABS-om, nemojte oštetiti referentni prsten senzora brzine stražnjeg kotača.
ili...

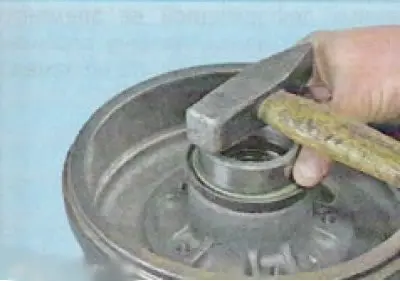

... utisnite ležaj čekićem. Vanjski prsten starog ležaja može se koristiti kao trn.
Oprez: Prilikom utiskivanja ležaja u kočioni bubanj, pritisnu silu primijenite na vanjski prsten ležaja. Pritiskanje djelovanjem na unutarnji prsten ležaja nije dopušteno.
Ugradite sigurnosni prsten ležaja u kočioni bubanj (unutarnji izvlakač sigurnosnog prstena tip 65 44 60 21 veličina J 21 f. "Stahlwille").

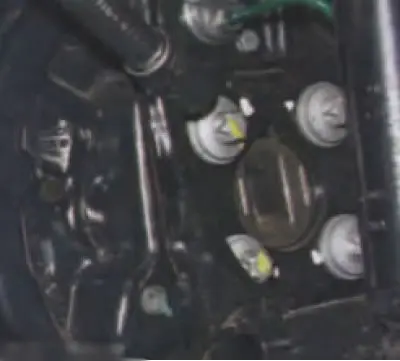

Provjerite stanje dnevnika. U slučaju oštećenja (navoji ili površina za dosjed ležaja) - zamijeniti osovinu. Da biste to učinili, upotrijebite glavu E16 za odvrtanje četiri vijka za montažu...
Uklonite i ugradite novi osovinski ležaj.
Ugradite kočioni bubanj.
Provjerite rad i po potrebi podesite pogon ručne kočnice.
Ugradite stražnji kotač.
Pritisnite papučicu kočnice 2-3 puta, provjerite i po potrebi dolijte razinu kočione tekućine u spremniku hidrauličke kočnice.
Provjerite učinkovitost sustava radne kočnice.
