Uklanjanje
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu i isključite paljenje (elektrohidraulična dizalica tipa P-3.2G nosivosti 3,2 t).
Skinite prednji kotač u skladu sa zahtjevima Odjeljka 14 ovog TI-ja.
U skladu sa zahtjevima TI 3100.25100.20596:
- uklonite senzor brzine prednjeg kotača;
- odvojite sklop prednje kočnice od zgloba upravljača i objesite ga na oprugu prednjeg ovjesa;
- skinite prednji kočioni disk;
- skinite poklopac prednjeg kočionog diska.
Odvojite kraj šipke upravljača od ramena zgloba upravljača u skladu sa zahtjevima TI 3100.25100.20595.
Skinite upravljački zglob u skladu sa zahtjevima Odjeljka 2 ovog TI-ja.

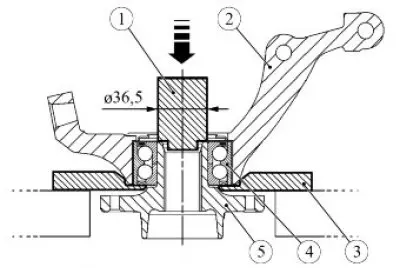

Slika 3-1 - Istiskivanje glavčine prednjeg kotača: 1 - trn s vanjskim promjerom od 36,5 mm za istiskivanje glavčine; 2 - zglob volana; 3 - potporna ploča; 4 - Ležaj glavčine prednjeg kotača; 5 - glavčina prednjeg kotača
Ugradite potpornu ploču 3 na stol preše, slika 3-1, ugradite zglob upravljača 2 na ploču, ugradite trn 1 vanjskog promjera 36,5 mm na glavčinu i istisnite glavčinu 5 iz zgloba upravljača (hidraulična preša tipa KS-124 (Kočubejevski pogon "Avtospetsoborudovaniye"), trn vanjskog promjera 36,5 mm za istiskivanje glavčine - samostalno izrađen, potporna ploča - samostalno izrađena).
Skinite sigurnosni prsten ležaja s zgloba volana (izvlakač za unutarnji sigurnosni prsten tip 65 44 60 21 veličina J 21 f. "Stahlwille").
Istisnite unutarnji prsten ležaja s glavčine (set izvlakača tip 71 03 00 00 i 71 04 00 00 f. "Stahlwille").

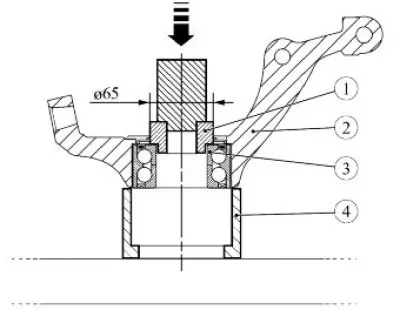

Slika 3-2 - Istiskivanje vanjskog prstena ležaja glavčine prednjeg kotača iz zgloba volana: 1 - trn s vanjskim promjerom od 65 mm za istiskivanje vanjskog prstena ležaja glavčine prednjeg kotača; 2 - zglob volana; 3 - unutarnji prsten ležaja; 4 - zaustavljanje
Ugradite graničnik 4 na stol preše, slika 3-2, ugradite zglob upravljača 2 na graničnik, ugradite trn 1 vanjskog promjera 65 mm na unutarnji prsten 3 ležaja i istisnite vanjski prsten ležaja iz zgloba upravljača (hidraulična preša tipa KS-124 (Kočubejevski pogon "Avtospetsoborudovaniye"), trn vanjskog promjera 65 mm za istiskivanje vanjskog prstena ležaja - samostalno izrađen, graničnik - samostalno izrađen).
Montaža
Oprez: Prije sastavljanja očistite spojne površine zgloba volana, glavčine prednjeg kotača i ležaja.
Pažnja. Prije montaže provjerite površine za dosjed zgloba volana i glavčine prednjeg kotača, zamijenite neispravne dijelove.
Pažnja: Prilikom pritiskanja ležaja u zglob volana, pritisnu silu primijenite na vanjski prsten ležaja. Pritiskanje djelovanjem na unutarnji prsten ležaja nije dopušteno.
Ugradite graničnik 4 na stol preše, slika 3-3, ugradite upravljački zglob 3 na graničnik i utisnite ležaj, ugrađujući trn 1 vanjskog promjera 70 mm za utiskivanje na vanjski prsten 2 ležaja (hidraulična preša tipa KS-124 (Kočubejevski pogon "Avtospetsoborudovaniye"), trn vanjskog promjera 65 mm za utiskivanje ležaja - samostalno izrađen, graničnik - samostalno izrađen).
Ugradite sigurnosni prsten u utor zgloba (unutarnji izvlakač sigurnosnog prstena tip 65 44 60 21 veličina J 21 f. "Stahlwille").

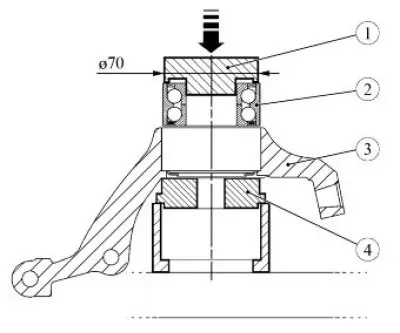

Slika 3-3 - Utiskivanje ležaja glavčine prednjeg kotača u zglob upravljača: 1 - trn vanjskog promjera 70 mm za utiskivanje ležaja glavčine prednjeg kotača; 2 - vanjski prsten ležaja; 3 - zglob volana; 4 - zaustavljanje

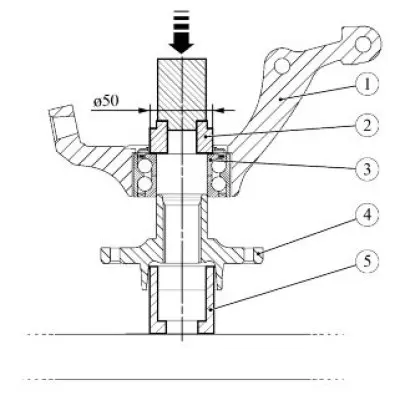

Slika 3-4 - Utiskivanje glavčine prednjeg kotača: 1 - zglob volana; 2 - trn s vanjskim promjerom od 50 mm za prešanje glavčine prednjeg kotača; 3 - unutarnji prsten ležaja; 4 - glavčina prednjeg kotača; 5 - naglasak
Postavite graničnik 5 na stol preše, slika 3-4, postavite glavčinu 4 prednjeg kotača na graničnik i pritisnite zglob 1 sa sklopom ležaja na glavčinu, postavljajući trn 2 vanjskog promjera 50 mm za prešanje na unutarnji trk 3 ležaja (hidraulična preša tipa KS-124 (Kochubeyevsky Plant "Avtospetsoborudovaniye"), trn vanjskog promjera 50 mm za prešanje - samostalno izrađen, graničnik - samostalno izrađen).
Ugradite upravljački zglob na vozilo u skladu sa zahtjevima Odjeljka 2 ovog TI-ja.
Spojite kraj šipke upravljača na ramenu zgloba upravljača u skladu sa zahtjevima TI 3100.25100.20595.
U skladu sa zahtjevima TI 3100.25100.20596:
- ugradite poklopac prednjeg kočionog diska;
- ugradite prednji kočioni disk;
- ugradite sklop prednje kočnice;
- ugradite senzor brzine prednjeg kotača.
Ugradite prednji kotač u skladu sa zahtjevima Odjeljka 14 ovog TI-ja.
Pritisnite papučicu kočnice 2-3 puta kako biste klipove kočionih cilindara kotača postavili u radni položaj.
Provjerite i, ako je potrebno, podesite kutove poravnanja prednjih kotača u skladu sa zahtjevima TI 3100.25100.13060.
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će je li vozilo u skladu sa zahtjevima TU 017200-254-00232934, stavci 1.19.19, 1.19.22.
