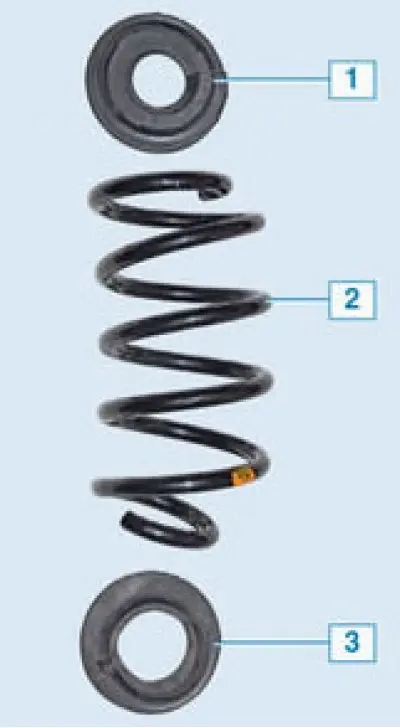

1, 3 – gornja i donja brtva; 2 – opruga stražnjeg ovjesa
Opcija uklanjanja br. 1 (sa posebnom opremom dostupnom)
Pažnja. Kako biste spriječili oštećenje gumeno-metalnih šarki stražnjih ovjesnih ramena, nemojte vješati stražnje ovjesne ramena sa šarkama zategnutim za količinu veću od položaja ramena s potpuno rasterećenim oprugama stražnjeg ovjesa.
Pažnja: Prilikom skidanja obratite pozornost na boju oznaka na oprugama kako ih ne biste pomiješali prilikom postavljanja.
Postavite vozilo na dvostupnu dizalicu, povucite ručnu kočnicu i isključite paljenje.
Skinite stražnje kotače.
Uklonite kabelske svežnjeve senzora brzine stražnjeg kotača iz držača na stražnjim ramenima ovjesa.
Ako imate posebnu opremu: Podignite vozilo, postavite oslonac mjenjača ispod stražnje vilice ovjesa i spustite vozilo dok se opruga ne počne komprimirati (mjenjačka letva tip OMA 604).
Označite položaj opruge na potpornoj čašici stražnjeg ovjesa.
Otpustite vijak koji pričvršćuje amortizer na stražnju vilicu ovjesa (zamjenska glava 21, račva).

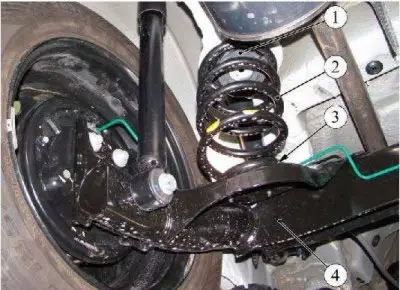

Slika 3-1 - Uklanjanje opruge stražnjeg ovjesa: 1 - gornja brtva opruge; 2 - opruga stražnjeg ovjesa; 3 - donja brtva opruge; 4 - stražnje ovjesne ruke
Podignite vozilo dok stražnja ruka ovjesa ne izađe iz amortizera mjenjača i uklonite oprugu 2, slika 3-1, zajedno s donjom brtvom 3.
Pažnja: Ako se gornja brtva 1 opruge odvojila, mora se zamijeniti.
Montaža
Oprez: Ponovna upotreba vijka za montažu amortizera na stražnju vilicu ovjesa nije dopuštena. Vijak se mora zamijeniti.
Ugradite donju opružnu pločicu na ležajnu površinu stražnje vilice ovjesa.
Ugradite oprugu zajedno s gornjom brtvom na vozilo u položaj označen tijekom skidanja. Započnite instalaciju od vrha opruge.
Spustite automobil dok se opruga ne počne komprimirati, spojite amortizer na stražnju vijku ovjesa i zavrnite novi vijak za montažu bez zatezanja (zamjenska glava 21, račva).
Ponovite postupke uklanjanja i ugradnje za drugu oprugu.
Ugradite kabelske svežnjeve senzora brzine stražnjeg kotača u držače na stražnjim ramenima ovjesa.
Ugradite stražnje kotače.
Pažnja. Završno zatezanje vijaka koji pričvršćuju amortizere na stražnje ovjese mora se izvesti dok vozilo stoji na kotačima.
Na kraju zategnite vijke koji pričvršćuju amortizere na stražnje ramena ovjesa. Moment zatezanja vijaka 105 Nm (10,5 kgf·m) (zamjenjiva glava 21, moment ključ).
Mogućnost uklanjanja br. 2 (bez posebne opreme)
Pogodnije je obavljati radove na inspekcijskoj jami.

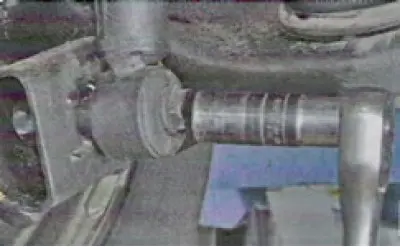

Odvrćemo vijak donjeg nosača amortizera na stražnju polugu ovjesa (vidi ovdje).
Oprez! Kako biste izbjegli oštećenje stražnjih kočionih crijeva, nemojte istovremeno odvrtati dva vijka za pričvršćivanje amortizera kada je stražnji dio vozila podignut.

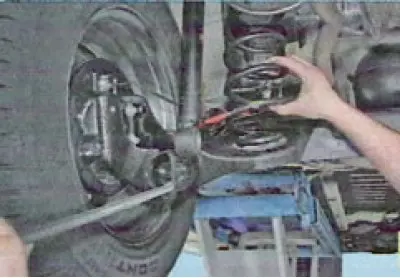

Objesimo stražnji dio automobila (s obje strane) i pričvrstite ga na pouzdane (tvorničke) stalke.
Pomoću montažne oštrice pritisnite vučnu vilicu stražnjeg ovjesa prema dolje...

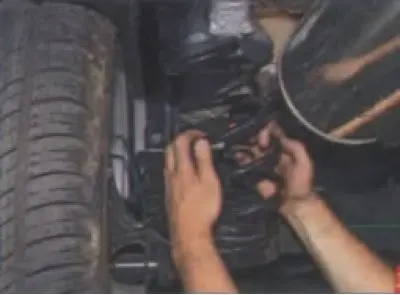

... ILI

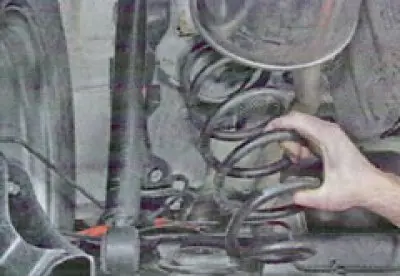

Obje ruke povlačimo opruge, pritiskajući polugu grede prema dolje...

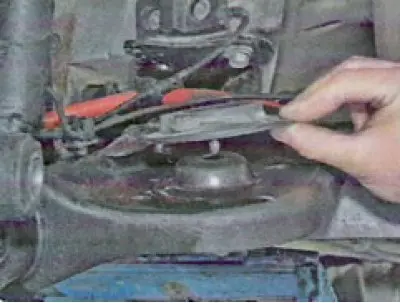

...i uklonite oprugu.
Uklanjamo donju i gornju brtvu opruge. U nekim slučajevima, gornja opružna podloga se lijepi za tijelo.
Pazimo da na brtvama nema deformacija ili pukotina. Oštećene zamjenjujemo novima.

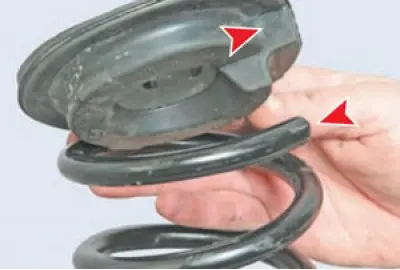

Prije ugradnje opruge, postavljamo gornju brtvu na nju ovako...
...tako da kraj gornjeg navoja opruge nasloni na izbočinu brtve.

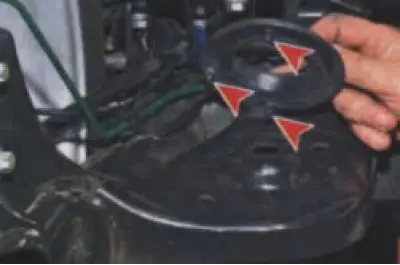

Zatim, kako bismo spriječili pomicanje gornje brtve prilikom ugradnje opruge, pričvršćujemo je na oprugu trakom ili izolacijskom trakom.

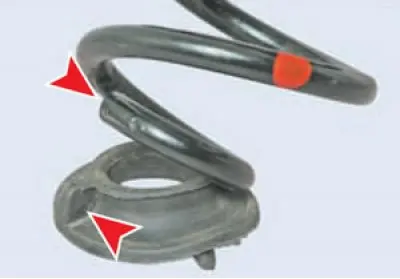

Donju brtvu opruge postavljamo na nosač poluge tako da tri gumene igle brtve ulaze u rupe u nosaču poluge.
Prilikom postavljanja opruge pazite da kraj donje zavojnice nasloni na izbočinu brtve (prikazano na uklonjenoj brtvi).
Nakon što smo pomaknuli polugu grede prema dolje, stavili smo gornji kraj opruge s brtvom na izbočinu nosača tijela. Daljnja ugradnja uklonjenih elemenata ovjesa vrši se obrnutim redoslijedom.
