Вам спатрэбяцца: дынамаметрычны ключ, ключы "на 13", "на 17", "на 19", тарцовыя галоўкі "на 10", "на 13", "на 17", ключ-шасціграннік "на 10", адвёртка.
Увага! Пракладка галоўкі блока - аднаразовага выкарыстання, таму пры кожным здыманні галоўкі блока пракладку неабходна замяняць.
1. Зніміце дэкаратыўны кажух рухавіка (гл. "Зняцце і ўстаноўка дэкаратыўнага кажуха рухавіка").
2. Усталюйце поршань 1-га цыліндру ў становішча ВМТ такту сціску (гл. "Усталяванне поршня першага цыліндру ў становішча ВМТ такту сціску").
3. Зменшце ціск у сістэме харчавання, калі праца выконваецца адразу пасля паездкі (гл. "Зніжэнне ціску паліва ў сістэме харчавання рухавіка").
4. Адлучыце провад ад клемы "мінус" акумулятарнай батарэі.
5. Зліце астуджальную вадкасць (гл. "Замена астуджальнай вадкасці").
6. Зніміце паветраны фільтр (гл. "Зняцце і ўстаноўка паветранага фільтра").
7. Адлучыце ад дросельнага вузла шлангі падагрэву, малой галіны сістэмы вентыляцыі картэра, прадзьмуху адсорбера, воздухоподводящий рукаў, калодкі джгутоў правадоў датчыка становішча дросельнай засланкі і рэгулятара халастога ходу (гл. "Зняцце і ўстаноўка дросельнага вузла").
8. Зніміце дросельны вузел (гл. "Зняцце і ўстаноўка дросельнага вузла").
9. Адлучыце калодкі джгута правадоў ад шпулек запальвання. Зніміце шпулькі запальвання і вывярніце свечкі запальвання (гл. "Замена і абслугоўванне свечак запальвання").

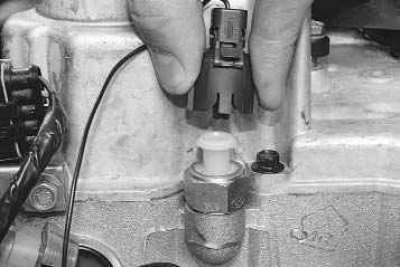

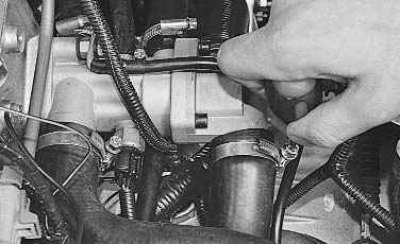

10. Адлучыце калодку джгута правадоў ад датчыка аварыйнага падзення ціску масла…

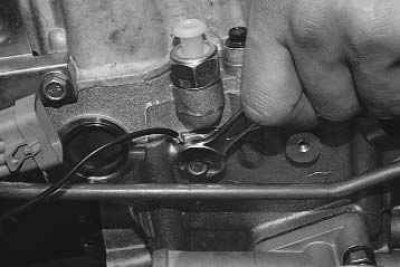

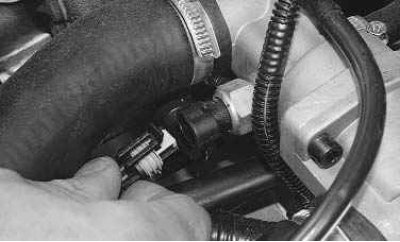

11. …ад датчыка тэмпературы астуджальнай вадкасці сістэмы кіравання рухавіком…
12. …і датчыка фаз.

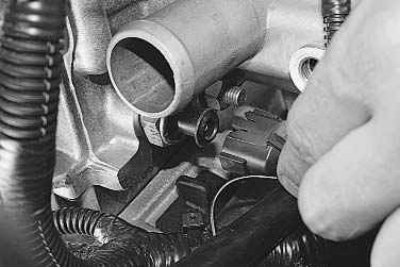

13. Прыслабце зацяжку хамутоў і адлучыце пяць шлангаў сістэмы астуджэння ад патрубкаў тэрмастата.
14. Адлучыце калодку джгута правадоў ад датчыка паказальніка тэмпературы астуджальнай вадкасці.

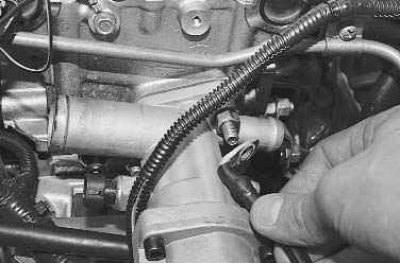

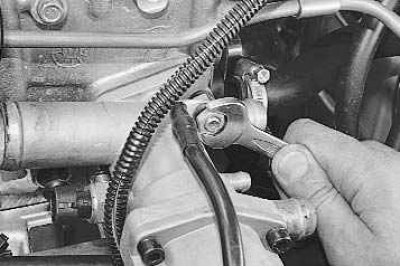

15. Адкруціце ключом "на 13" гайку мацавання наканечніка "масавага" правады…
16. …і зніміце провад.

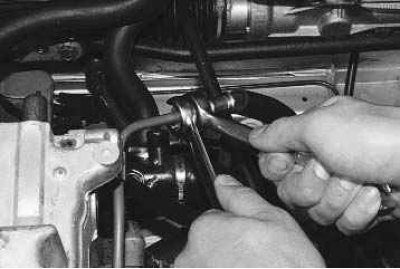

17. Адкруціце гайку штуцэра паліўнага шланга і адлучыце яго ад трубкі паліваправода.

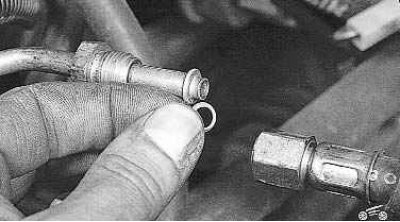

Увага! Наканечнік трубкі паліваправода ўшчыльнены гумовым кольцам. Не страціце яго пры разборцы. Моцна абціснутае або надарванае ўшчыльняльнае кольца заменіце.

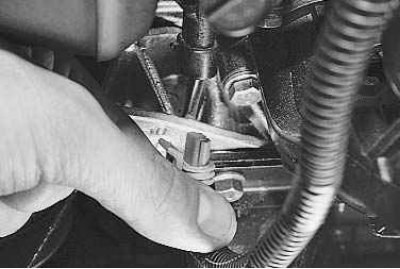

18. Вывярніце шрубу прыціскной пласціны кранштэйна мацавання паліваправода да галоўкі блока цыліндраў і зніміце пласціну.

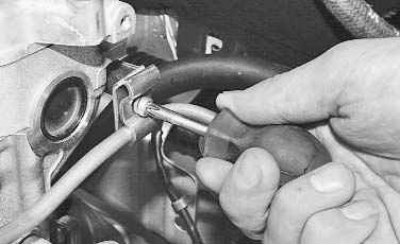

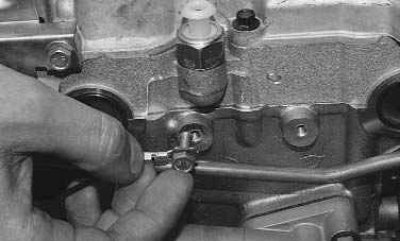

19. Вывярніце ключом "на 10" ніт мацавання…
20. …і адлучыце "масавы" провад ад галоўкі блока.
21. Зніміце впускной калектар (гл. "Замена пракладкі крышкі галоўкі блока цыліндраў").

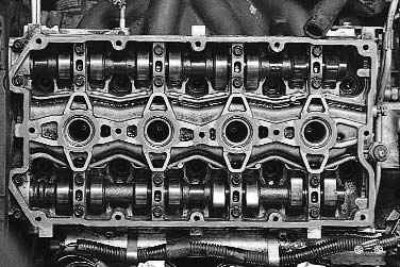

22. Зніміце вечка галоўкі блока (гл. "Замена пракладкі крышкі галоўкі блока цыліндраў").

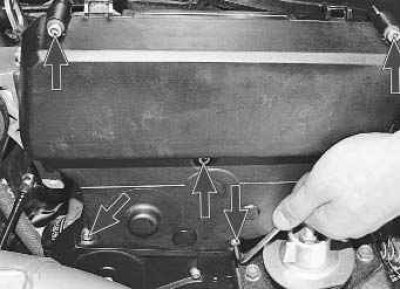

23. Вывярніце шасцігранным ключом "на 5" ніты мацавання і зніміце перадпакой ахоўнае вечка рамяня прывада газаразмеркавальнага механізму...
24. …і зніміце вечка.

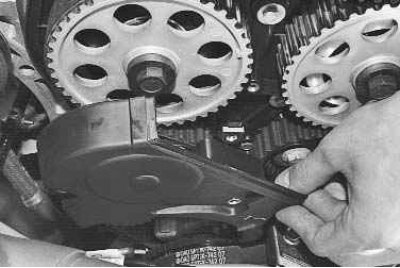

25. Шасцігранным ключом "на 5" вывярніце ніты мацавання ніжняга перадпакоя вечка рамяня прывада газаразмеркавальнага механізму…

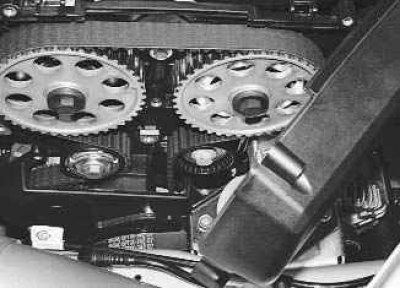

26. …і зніміце вечка.

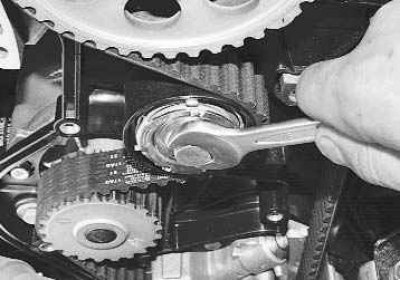

27. Прыслабце ключом "на 15" ніт мацавання нацяжнога роліка...

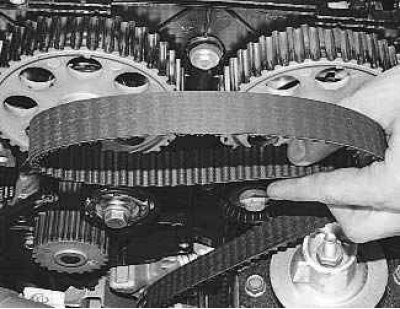

28. ...і зніміце рамень прывада газаразмеркавальнага механізму.
29. Утрымліваючы шківы размеркавальных валаў ад проворачивания, вывярніце ніты мацавання шківаў…

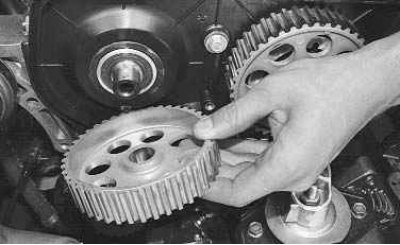

30. …зніміце шківы…
[Дадзеныя атрыманы з вэб-сайта: LADAMAN.ru]
31. ...і выміце шпонкі з паз хваставік валаў.

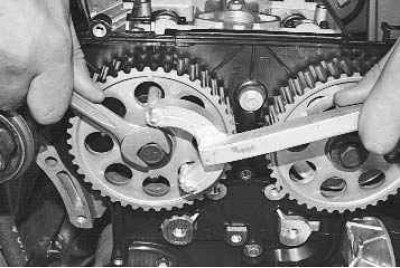

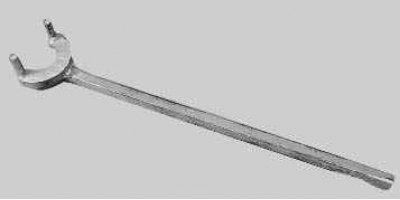

Карысная рада. Для ўтрымлівання ад проворачивания размеркавальных валаў пры выварочванні нітаў мацавання зубчастых шківаў размеркавальных валаў рэкамендуемы карыстацца прынадай, паказаным на фота.

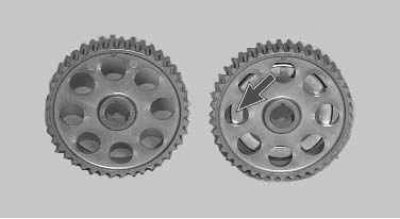

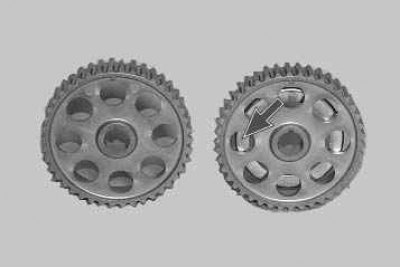

Заўвага. У шківаў впускнога і выпускнога размеркавальных валаў аднолькавыя пасадачныя памеры, але на шківе впускнога размеркавальнага вала замацаваны дыск, які забяспечвае працу датчыка фаз.

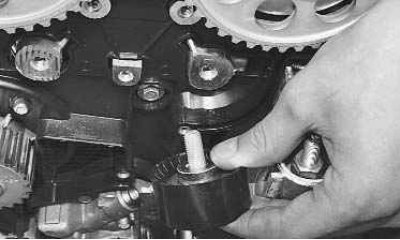

32. Вывярнуўшы ключом "на 15" ніт мацавання, зніміце нацяжны ролік.

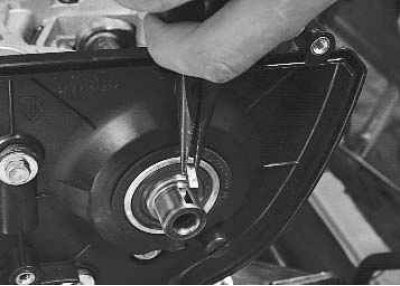

Заўвага. Звярніце ўвагу на тое, што пад ролікам устаноўлена дыстанцыйнае кольца.

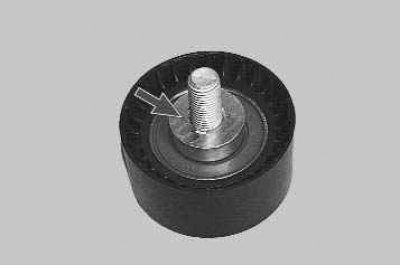

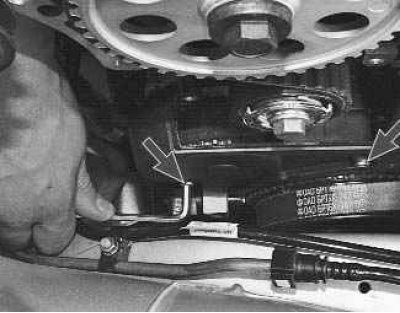

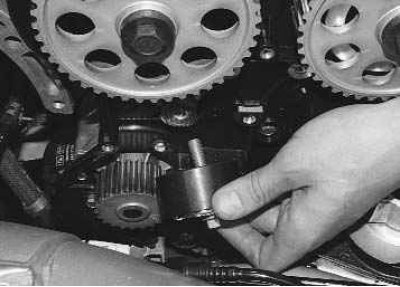

33. Вывярнуўшы ключом "на 15" ніт мацавання, зніміце апорны ролік.

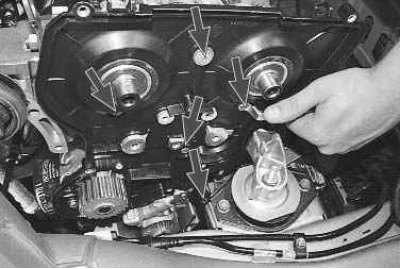

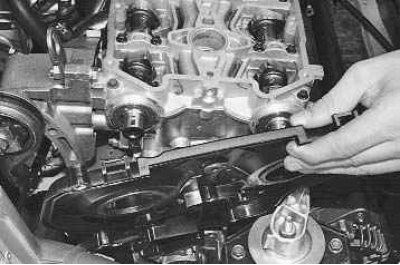

34. Вывярніце ключом "на 10" пяць нітаў мацавання задняга ахоўнага вечка рамяня прывада газаразмеркавальнага механізму...
35. ...і зніміце вечка.

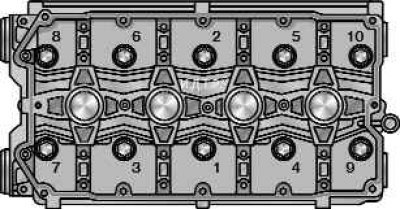

Малюнак 5.6. Парадак зацяжкі нітаў мацавання галоўкі блока цыліндраў

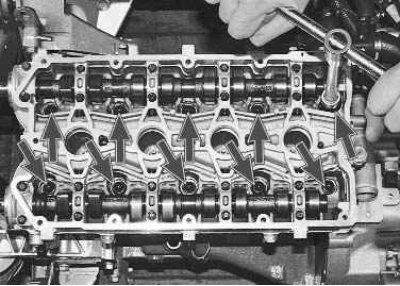

36. Вывярніце шасцігранным ключом "на 10" балты мацавання галоўкі блока да блока цыліндраў у парадку, зваротным зацяжцы (малюнак 5.6)...

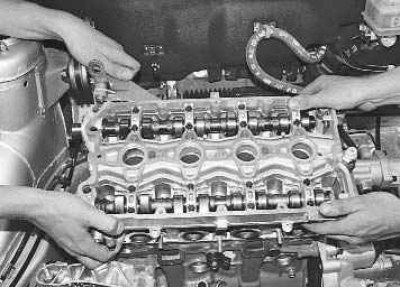

37. ...і зніміце галоўку блока з рухавіка.
Увага! Не забівайце адвёртку ці іншыя прылады паміж галоўкай і блокам цыліндраў.
Заўвага. Здымаць галоўку блока цыліндраў зручней з памагатым, бо яна даволі цяжкая.

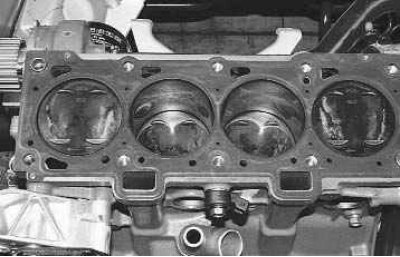

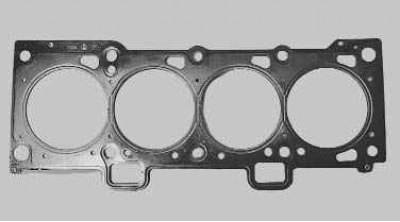

38. Зніміце пракладку галоўкі блока.

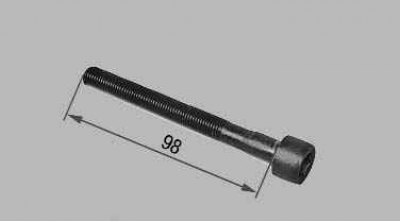

Заўвага. Ніты мацавання галоўкі блока цыліндраў выцягваюцца пры шматразовым выкарыстанні. Ніты, даўжыня якіх (без уліку вышыні галоўкі) перавышае 98 мм, заменіце новымі. Перад усталёўкай галоўкі блока вышмаруйце ніты тонкім пластом маторнага алею.

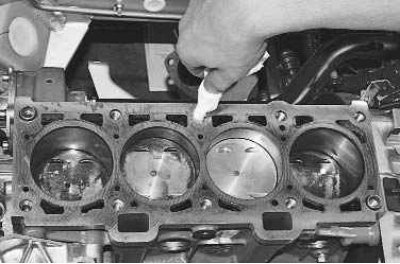

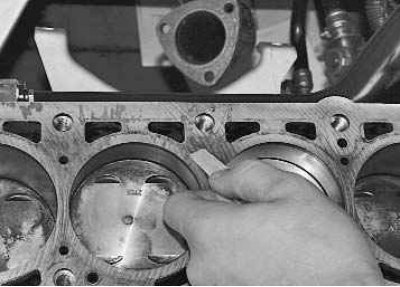

39. Ачысціце прывалачныя паверхні галоўкі блока і блока цыліндраў (яны павінны быць сухімі і чыстымі).
40. Выдаліце алей з разьбовых адтулін у блоку пад ніты мацавання галоўкі.
Увага! Калі не выдаліць алей з разьбовых адтулін пад ніты мацавання галоўкі блока, пры зацяжцы нітаў у блоку цыліндраў могуць з'явіцца расколіны, бо алей не сціскаецца.

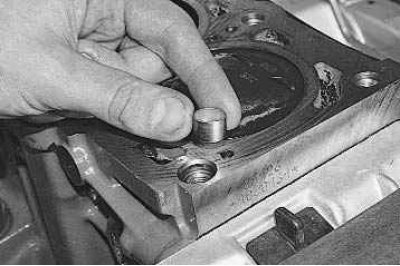

41. Праверце наяўнасць двух усталявальных утулак у гнёздах крайніх адтулін блока цыліндраў пад ніты мацавання галоўкі. Калі пры зняцці галоўкі ўтулкі засталіся ў галоўцы або выйшлі з гнёздаў блока, запрасуйце іх у блок да ўпора.

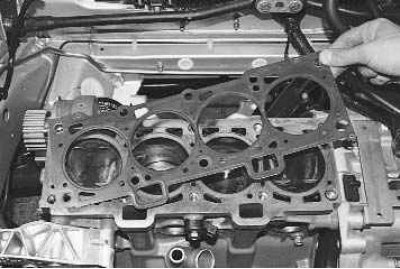

42. Усталюйце на блок новую пракладку галоўкі. Выкарыстанне былой ва ўжыванні пракладкі не дапушчаецца. Перад усталёўкай пракладкі неабходна выдаліць алей з привалочных паверхняў блока і яго галоўкі. Пракладка павінна быць чыстай і сухі. Трапленне алею на паверхню пракладкі не дапушчаецца.
43. Усталюйце галоўку на блок, папярэдне пераканаўшыся, што каленчаты і размеркавальныя валы знаходзяцца ў становішчы ВМТ (абодва клапана 1-га цыліндру павінны быць зачыненыя). Зацягніце балты мацавання галоўкі блока ў паслядоўнасці, паказанай на малюнку 5.6, у чатыры этапы:
- 1-й - момантам 20 Н·м (2 кгс · м);
- 2-й - момантам 69,4-85,7 Н·м (7,1-8,7 кгс · м);
- 3-й - дакруціце балты на 90°;
- 4-ы - канчаткова давярніце балты на 90°.
44. Усталюйце на галоўку блока знятыя дэталі і падлучыце да яе шлангі і правады ў парадку, зваротным зняцці. Усталюеце шкіў впускнога размеркавальнага вала дыскам, якія забяспечваюць працу датчыка фаз, да рухавіка. Аналагічна ўсталюеце шкіў выпускнога размеркавальнага вала. Адрэгулюйце нацяжэнне рамяня прывада газаразмеркавальнага механізму (гл. "Замена рамяня прывада газаразмеркавальнага механізму і нацяжнога роліка") і рамяня прывада генератара (гл. "Праверка нацяжэння рамяня прывада генератара").
Заўвага. Перад усталёўкай вечка галоўкі блока цыліндраў вырабіце на корпус падшыпнікаў размеркавальнага вала герметык "Лактайт-574". Пускаць рухавік дазваляецца не раней чым праз 1 гадзіну пасля нанясення герметыка.
