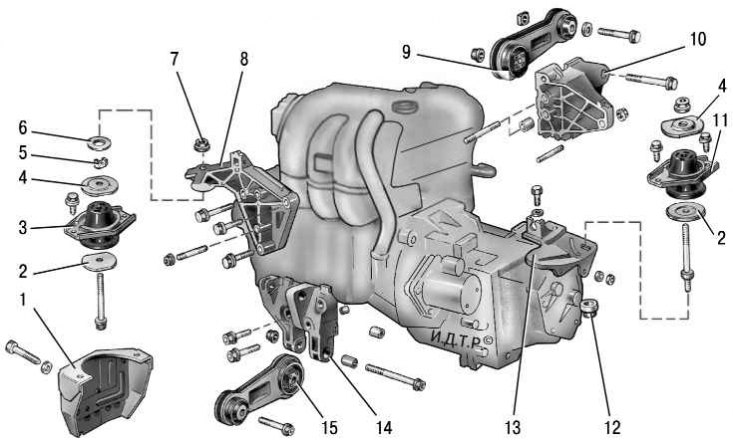

Малюнак 5.5. Падвеска сілавога агрэгата: 1 – кранштэйн на правым кузава ланжэроне; 2 - ніжні абмежавальнік падушкі; 3 - падушка верхняй апоры; 4 - верхні абмежавальнік падушкі; 5 - гайка мацавання падушкі; 6 - дыстанцыйная шайба; 7 - гайка мацавання апоры; 8 – кранштэйны пярэдняй апоры; 9 - штанга левай апоры; 10 – кранштэйны левай апоры; 11 – падушка задняй апоры; 12 - гайка з шайбай; 13 – кранштэйны задняй апоры; 14 – кранштэйны правай ніжняй апоры; 15 - штанга правай апоры
Дэталі падвескі сілавога агрэгата паказаны на малюнку 5.5.
Вам спатрэбяцца: ключы "на 13", "на 15", "на 17", дамкрат ці падобны грузападымальны механізм.
1. Вывесіце пярэднюю частку аўтамабіля на апорах або падніміце аўтамабіль на пад'ёмніку.
2. Зніміце пырскавік рухавіка (гл. "Зняцце і ўстаноўка пырскавіка рухавіка").

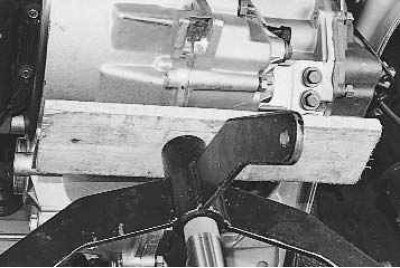

3. Перад здыманнем падушкі задняй апоры сілавога агрэгата ўсталюеце пад картэр скрынкі перадач дамкрат або гідраўлічную стойку (гл. фота).

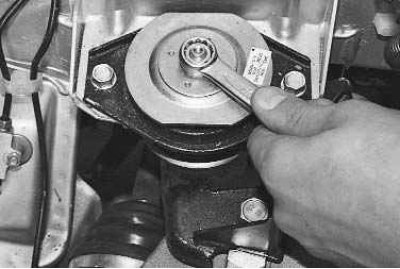

4. Для замены падушкі задняй апоры адкруціце ключом "на 15" гайку мацавання апоры да кранштэйна.

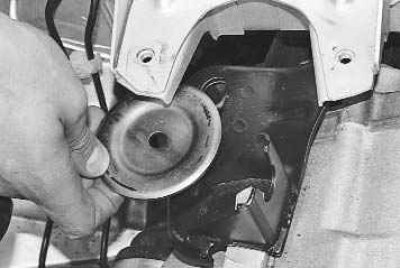

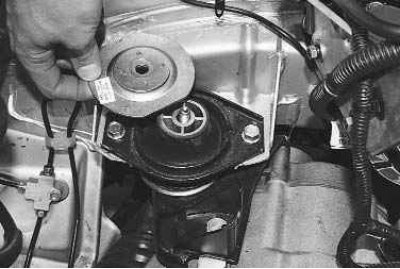

5. Зніміце верхні абмежавальнік падушкі.

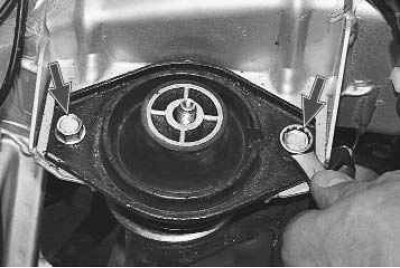

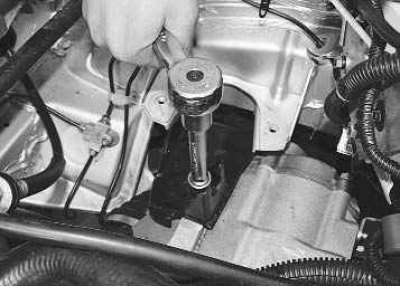

6. Вывярніце ключом "на 13" два ніта мацавання падушкі задняй апоры да кузава...

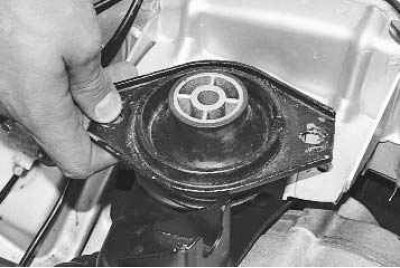

7. …і зніміце падушку.

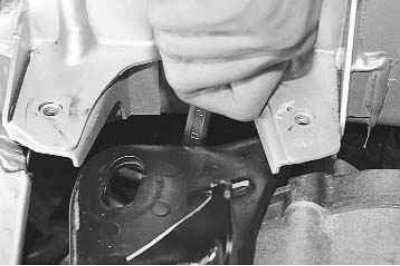

8. Зніміце ніжні абмежавальнік падушкі.
9. Для замены кранштэйна задняй апоры адкруціце ключом "на 13" дзве гайкі мацавання кранштэйна да задняй часткі картэра скрынкі перадач…
10. …вывярніце тарцовым ключом "на 13" верхні ніт мацавання і зніміце кранштэйн.
11. Усталёўвайце кранштэйн і падушку задняй апоры сілавога агрэгата ў парадку, зваротным зняцці.

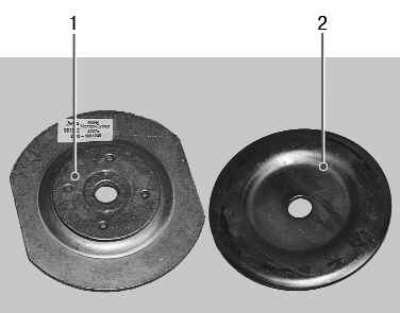

Заўвага. Верхні 1 і ніжні 2 абмежавальнікі падушкі задняй апоры адрозніваюцца формай. Не пераблытайце іх пры ўсталёўцы.

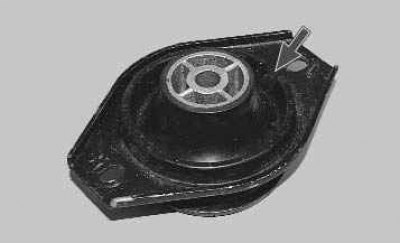

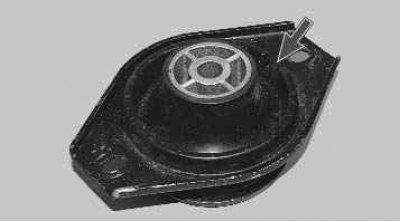

Заўвага. Падушку апоры ўсталёўвайце, зарыентаваўшы яе конуснай часткай уверх, а выразам у бок перадпакоя часткі аўтамабіля.

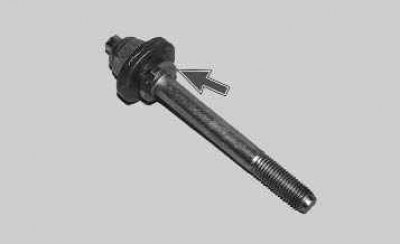

Заўвага. Шпільку мацавання падушкі апоры ўсталёўвайце бурцікам уніз.

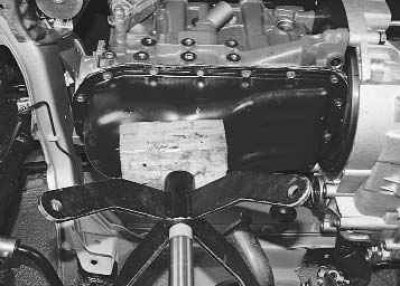

12. Перад здыманнем падушкі пярэдняй апоры сілавога агрэгата ўсталюеце дамкрат або апору пад алейны картэр рухавіка.

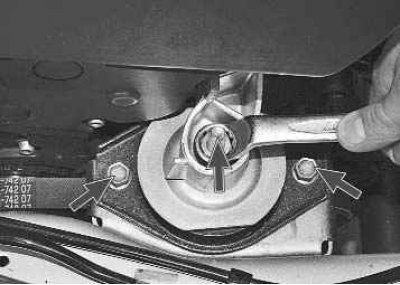

13. Адкруціце ключом "на 17" гайку мацавання падушкі перадпакоя апоры да кранштэйна і вывярніце ключом "на 13" два ніта мацавання падушкі да кузава. Зніміце абмежавальнікі падушкі і саму падушку.
14. Усталюйце падушку пярэдняй апоры рухавіка ў парадку, зваротным зняцці, зарыентаваўшы яе конуснай часткай уверх, а выразам у бок задняй часткі аўтамабіля.

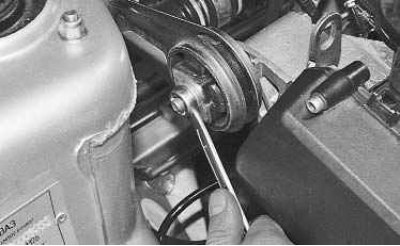

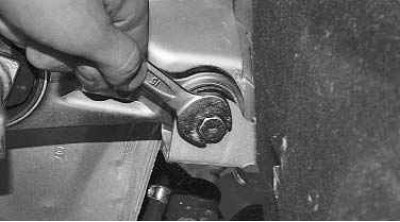

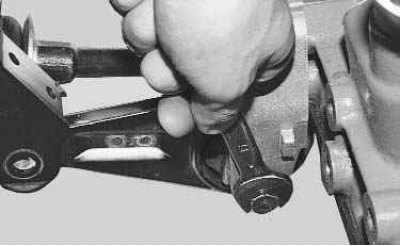

15. Для замены штангі правай апоры вывярніце ключом "на 15" ніт мацавання штангі да папярочкі (генератар для нагляднасці зняты)…
16. …і да кранштэйна апоры…

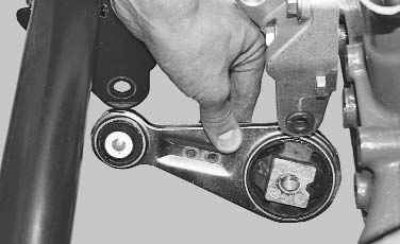

17. …затым зніміце штангу.

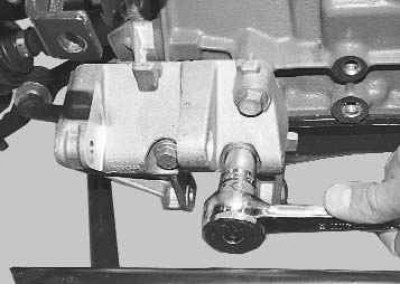

18. Для замены кранштэйна правай апоры, адначасова які з'яўляецца кранштэйнам генератара, зніміце генератар (гл. "Зняцце і ўстаноўка генератара", с. 212), вывярніце тарцовым ключом "на 15" тры ніта мацавання кранштэйна да блока цыліндраў…

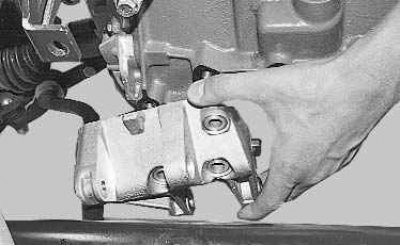

19. …і зніміце кранштэйны.
20. Устанавіце дэталі ў парадку, зваротным зняцці.

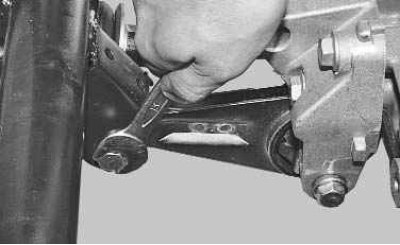

21. Для замены штангі левай апоры вывярніце ключом "на 15" ніт мацавання штангі да кузава…
22. ...адкруціце ключом "на 15" гайку мацавання штангі да кранштэйна апоры і зніміце штангу.
23. Усталюйце штангу ў парадку, зваротным зняцці.

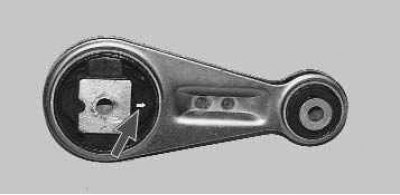

Заўвага. Усталёўвайце штангі правай і левай апор рухавіка, зарыентаваўшы іх так, каб стрэлкі на гумовых падушках штанг былі накіраваныя па кірунку ад рухавіка.
