Для выканання працы запатрабуецца мультыметр (у рэжыме вальтметра і амметра).
Паслядоўнасць выканання
1. Падрыхтоўваем аўтамабіль да выканання працы ("Падрыхтоўка аўтамабіля да тэхнічнага абслугоўвання і рамонту"), выключаем запальванне.

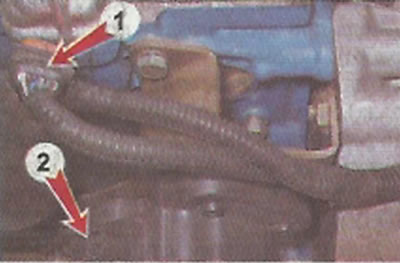

2. Вызваліўшы фіксатар, адлучаем калодку джгута правадоў 1 ад высноў модуля запальвання 2.

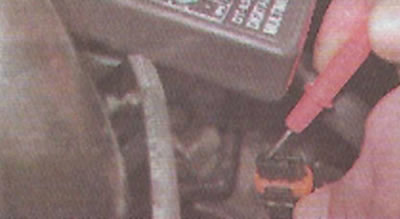

3. Улучыўшы запальванне, вальтметрам вымяраем напругу паміж высновай 15 і "масай" калодкі джгута правадоў.
Рэкамендацыя. Напружанне павінна быць не менш за 12 В. Калі напружанне не паступае на калодку або яно менш за 12 В, значыць, разраджана акумулятарная батарэя, няспраўны ланцуг харчавання або няспраўны ЭБУ.
Папярэджанне! Выканаўшы вымярэнні, выключыце запальванне.
4. Адлучаем высакавольтныя правады ад свечак запальвання ("Высакавольтныя правады - праверка і замена").

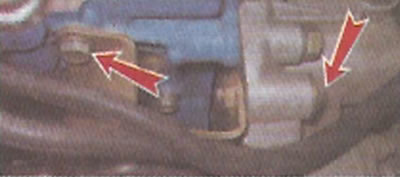

5. Тарцовым ключом на 13 мм адварочваем два ніта верхняга мацавання кранштэйна шпулькі запальвання.

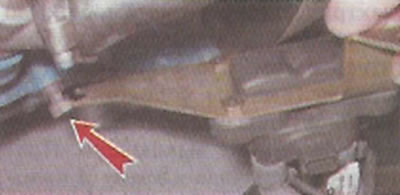

6. Ключом на 17 мм прыслабіўшы зацяжку ніжняга ніта мацавання кранштэйна шпулькі запальвання, здымаем кранштэйн разам з шпулькай.
7. Адлучаем высакавольтныя правады ад шпулькі запальвання.

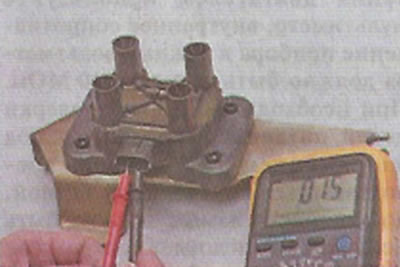

8. Амметрам вымяраем электрычнае супраціўленне паміж цэнтральнай высновай 15 і корпусам (кранштэйнам). Прыбор павінен паказваць адсутнасць кароткага замыкання першаснай абмоткі шпулькі на "масу". Паслядоўна вымяраем электрычнае супраціў паміж цэнтральнай высновай 15 і крайнімі высновамі - 1а і 1b. Супраціў кожнай з першасных абмотак шпулькі павінна быць каля 0,5 Ом.
Заўвага. Пры вымярэнні малых велічынь электрычнага супраціву (каля 1 Ом) неабходна ўлічваць унутраны супраціў прыбора, якое можна вызначыць, замкнуўшы мацы омметра.

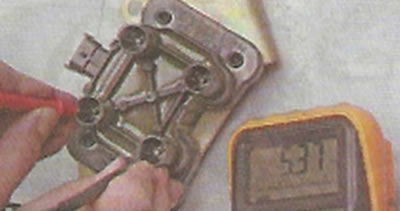

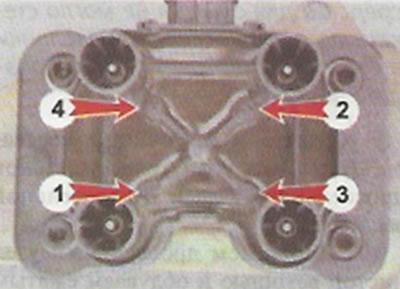

9. Амметрам вымяраем супраціў паміж высакавольтнымі вывадамі шпулькі 1 і 4. а затым 2 і 3. Супраціўленне абмотак павінна быць каля 5,4 кім.
10. Шасцігранным ключом на 5 мм адварочваем чатыры шрубы мацавання шпулькі да кранштэйна і здымаем шпульку.
11. Усталёўваны шпульку запальвання ў зваротнай паслядоўнасці.
Высакавольтныя правады падлучаем у адпаведнасці з нумарамі цыліндраў, нанесенымі на кожным провадзе і на корпусе шпулькі побач з высновамі.
