Клапан прадзьмуху адсорбера — праверка і замена (Granta 2190)

Неабходнасць выканання працы можа быць вызначана па кодзе няспраўнасці, лічаным праз дыягнастычны раздым ("Праверка тэхнічнага стану сістэмы кіравання рухавіком").

Для выканання працы запатрабуюцца мультыметр і адрэзкі правадоў.

Зняцце і праверка

1. Падрыхтоўваем аўтамабіль да выканання працы ("Падрыхтоўка аўтамабіля да тэхнічнага абслугоўвання і рамонту").

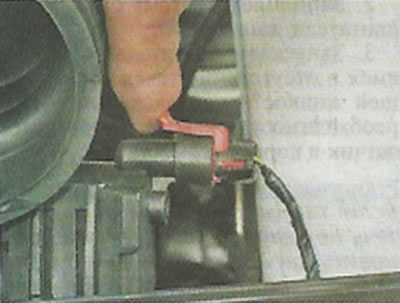

2. Вызваліўшы фіксатар, адлучаем калодку жгута правадоў ад клапана прадзьмуху адсорбера (на фота для нагляднасці паказана са знятым вечкам паветранага фільтра).

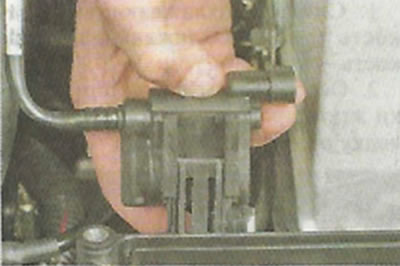

3. Паддзеўшы адвёрткай, вызваляем фіксатар, зрушваючы клапан уверх, здымаем яго з кранштэйна (на фота для нагляднасці паказана са знятым вечкам паветранага фільтра).

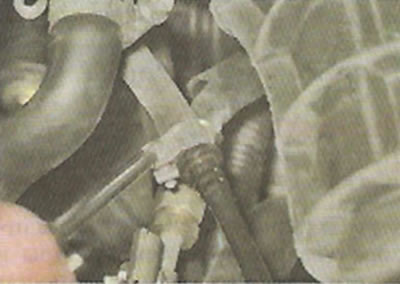

4. Сціскаючы фіксатар, здымаем наканечнік трубкі з патрубка клапана.




5. Крыжовай адвёрткай саслабляем зацяжку хамута мацавання шланга да трубкі клапана прадзьмуху адсорбера.

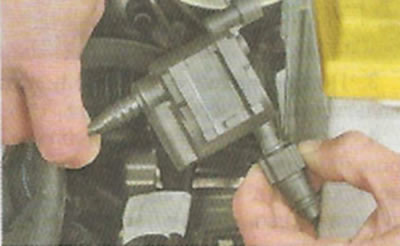

6. Падчапіўшы адвёрткай, здымаем клапан з адсорбера.

Папярэджанне! У пазбяганне кароткага замыкання пры выкананні наступнай аперацыі адзін са мацаў варта ізаляваць полихлорвиниловой трубкай.

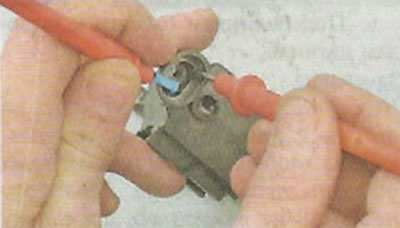

7. Падаем на высновы клапана напруга 12 У ад акумулятарнай батарэі ("+" да высновы 2, "-" да высновы 1).

Заўвага. Пры падачы напругі на высновы клапан павінен адкрыцца з характэрнай пстрычкай. Няспраўны клапан неабходна замяніць.

Ўстаноўка

Усталёўваны клапан у паслядоўнасці, зваротнай здыманню.
