Електронна система за контрол на стабилността (XRAY 1)

Лада Х-Рей. Електронна система за контрол на стабилността

Автомобилите са оборудвани с електронна система за контрол на стабилността, която изпълнява следните функции:

антиблокировочную (ABS – antilock braking system);
разпределение на спирачната сила (EBD – electronic brake force distribution);
спомагателно спиране (BA – спирачен асистент);
контрол на стабилността (VDC – динамичен контрол на превозното средство);
противобуксовочную (TC – traction control);
предотвратяване на потегляне на автомобила по наклон (HHC – система за задържане на наклон) – във вариантно изпълнение;
за контрол на налягането в гумите (TPM – tire pressure monitoring) – в вариантном изпълнение;
активиране на аварийните светлини при рязко спиране (AHW – Automatic Hazard Warning).

Функцията ABS предотвратява блокирането на колелата при спиране, като по този начин поддържа стабилността и контрола на автомобила, както и минимален спирачен път при повечето пътни условия. Въпреки това, при спиране на път с неравна или рохкава повърхност (чакъл, пясък, сняг) възможно е да се наблюдава известно увеличение на спирачния път в сравнение със спиране при същите условия с блокирани колела.

Спирането, регулирано от ABS, започва при скорости над 5–8 км/ч и е съпроводено с леко пулсиране на спирачния педал и характерен шум от изпълнителните механизми. ABS спира регулирането, когато скоростта на превозното средство падне до 3–5 км/ч.

По време на аварийно спиране натиснете педала на спирачката възможно най-бързо и с максимална сила и не го отпускайте до края на спирането. Когато променяте посоката си по време на спиране, също не отпускайте педала на спирачката.

Внимание! Прекъснато спиране (отпускане и повторно натискане на педала на спирачката) ако ABS системата работи добре, тя увеличава спирачния път.

Състоянието на ABS системата се показва от сигнално устройство

"ABS". Индикаторът светва жълто при включване на запалването и изгасва след стартиране на двигателя.

Внимание! Във всички останали случаи индикаторът светва показва неизправност на ABS, чието отстраняване трябва да се извършва само от дилъри на LADA.

При неизправност на ABS, работата на хидравличното спирачно задвижване не се нарушава и спирането е възможно както при превозно средство без ABS.

Функцията EBD осигурява оптимално съотношение на спирачните сили на предните и задните колела на автомобила при нерегулирано ABS спиране и в случай на неизправност на ABS. Състоянието на EBD се показва от индикатора

индикатор "Повреда на спирачката"

свети червено, когато запалването е включено и изгасва след стартиране на двигателя.

Внимание! Едновременно светване на алармите "Отказ на спирачката" и "ABS", с изключение на режима, когато запалването е включено, показва неизправност на функциите ABS и EBD. В този случай, при спиране, е възможно преждевременно блокиране на задните колела и опасно подхлъзване на автомобила. Шофирането на превозно средство с включен индикатор "Отказ на спирачката" е забранено. закарайте колата до дилъра за ремонт с помощта на пътна помощ.

Функцията BA разпознава необходимостта от аварийно спиране, когато педалът на спирачката е натиснат с висока скорост и автоматично увеличава налягането в хидравличното спирачно задвижване до ниво, което осигурява максимална спирачна ефективност за цялото време, докато педалът на спирачката е натиснат.

VDC функция при всякакви пътни условия, когато превозното средство се отклонява от траекторията, зададена от водача (разрушаване или отклонение) автоматично задейства спирачките на едно или повече колела и, ако е необходимо, намалява въртящия момент на двигателя, като по този начин поддържа стабилността и контрола на превозното средство.

Функцията TC оптимизира приплъзването на колелата при потегляне и ускорение, като спира приплъзващото се колело и, ако е необходимо, намалява въртящия момент на двигателя.

Работата на VDC и TC е съпроводена с характерен шум от задвижващите механизми.

Внимание! Когато VDC и TC са активирани, това показва, че е достигнат лимитът на сцепление на гумите. За да избегнете загуба на контрол над автомобила си, трябва да адаптирате стила си на шофиране към реалните пътни условия.

В ситуации, когато електронната система за контрол на стабилността ограничава способността за шофиране при трудни пътни условия (рохкав сняг, кал, пясък), препоръчано:

предварително оценете пътната обстановка и ако не сте уверени, че можете да преодолеете труден участък, откажете се от шофиране по него и намерете обходен маршрут;
практикувайте шофьорски умения предварително на трудни участъци от затворени писти;
използвайте гуми, подходящи за сезона и условията на експлоатация;
избягвайте превъртане на колелата;
избягвайте страничното приплъзване на предния и задния мост, особено при изкачване;
избягвайте завъртане на волана под големи ъгли и, ако е възможно, продължавайте да шофирате по права линия;
преодоляване на труден участък с постоянна скорост без спиране, като предварително сте избрали скоростта и траекторията на движение.

За да деактивирате функциите VDC и TC при шофиране в трудни пътни условия (рохкав сняг, кал, пясък,) натиснете долния ръб на превключвателя "ESC OFF" 1 (Фигура 4.6) и го задръжте натиснат за 0,5–1 секунда. Функциите се деактивират само когато скоростта на превозното средство е по-малка от 57 км/ч. Функциите се активират чрез кратко натискане на долния ръб на превключвателя "ESC OFF" или автоматично, когато скоростта достигне 57 км/ч.

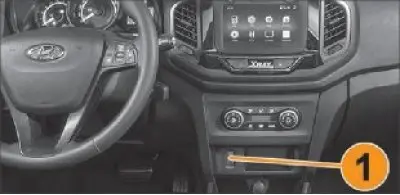

Фигура 4.6. Превключвател "ESC OFF"

Състоянието на функциите VDC и TC се индикира чрез аларми

"ESC" и

"ESC OFF" (Фигура 4.7). Индикаторите светват жълто, когато запалването е включено, и изгасват след стартиране на двигателя. Активирането на функциите VDC и TC е съпроводено с мигащ индикатор

"ESC". Когато функциите са деактивирани с помощта на превключвателя "ESC OFF", индикаторът

"ESC OFF" свети непрекъснато.

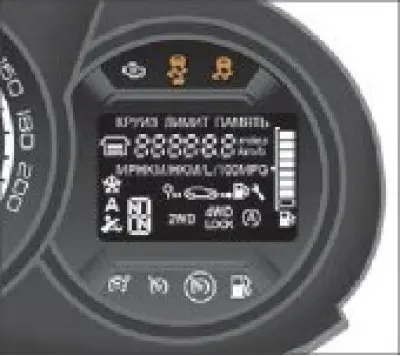

Фигура 4.7. Индикатори "ESC" и "ESC OFF"

Внимание! Във всички останали случаи индикаторът "ESC" светва показва неизправност на функциите VDC и TC, която трябва да се ремонтира само от дилъри на LADA.

За да избегнете ограничаване на работата на функциите ABS, EBD, VDC и TC, не монтирайте гуми с различни размери на превозното средство (с изключение на краткосрочното използване на резервната гума).

Функцията HHC предотвратява преобръщането на автомобила при потегляне напред или назад по наклон.

При спиране на наклон над 4%, дръжте педала на спирачката натиснат с достатъчна сила, за да осигурите неподвижност на превозното средство. Когато педалът на спирачката впоследствие се освободи при включена предавка, функцията HHC поддържа налягане в хидравличното спирачно задвижване за около 2 секунди, което ви позволява да започнете да се движите, без превозното средство да се търкаля надолу по наклона.

Работата на HHC може да бъде съпроводена с характерен шум от задвижващите механизми.

Функцията HHC не работи, когато:
