Aby wykonać tę pracę, będziesz potrzebować średnicówki i trzpienia pierścienia tłokowego.
Demontaż
1. Zdejmij pierścienie tłokowe z tłoka (cm. «Pierścienie tłokowe i panewki korbowodu - wymiana»).

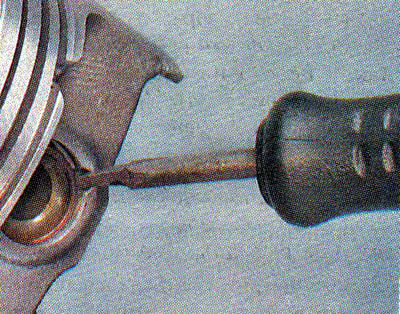

2. Za pomocą szydła lub śrubokręta z cienkim ostrzem zaczepiamy i wyjmujemy pierścień ustalający sworznia tłokowego z rowka.
![](https://www.ladaman.ru/img/vesta/0378.jpg)
Rekomendacje. Jeśli rowki pierścieni ustalających są zakleszczone, w wycięciach, a pierścienie w nich nie są bezpiecznie zamocowane, tłok należy wymienić.

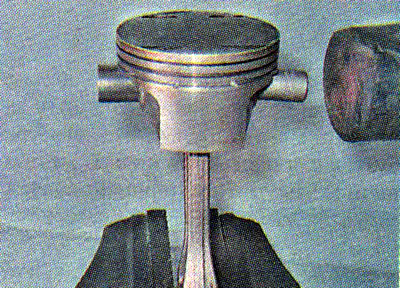

3. Prętem z miękkiego metalu o średnicy 16-18 mm wypychamy sworzeń tłokowy i usuwamy tłok z korbowodu.
![](https://www.ladaman.ru/img/vesta/0379.jpg)
Badanie

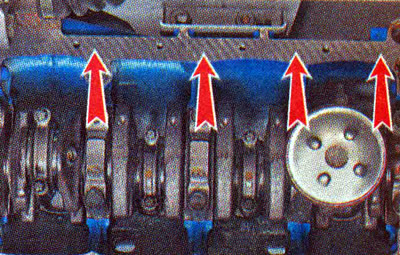

W nowych silnikach luz między tłokiem a cylindrem wynosi 0,025-0,045 mm i jest ustawiany poprzez zamontowanie tłoków tej samej klasy co cylindry. Klasa tłoka i cylindra jest oznaczona literami łacińskimi, które są wybite na dolnej powierzchni współpracującej bloku cylindrów...
![](https://www.ladaman.ru/img/vesta/0380.jpg)

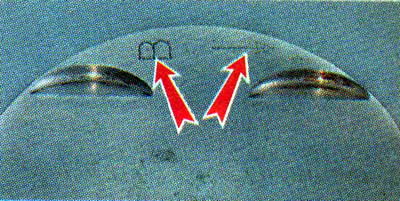

...i na dnie tłoka. Strzałka na tłoku wskazuje przedni koniec wału korbowego.
![](https://www.ladaman.ru/img/vesta/0381.jpg)
Komentarz. Sposób użycia suwmiarki znajdziesz w załączonej instrukcji lub literaturze specjalistycznej.

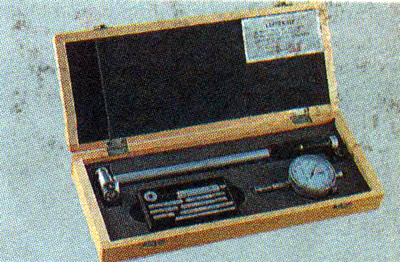

1. Za pomocą średnicówki sprawdzamy zużycie ścianek cylindra.
![](https://www.ladaman.ru/img/vesta/0382.jpg)
Pomiary przeprowadza się w czterech pasach (3, 10, 60 i 112 mm od górnej krawędzi cylindra) w kierunku wzdłużnym i poprzecznym silnika. W górnym pasie cylinder nie zużywa się. Na podstawie różnicy odczytów zacisku w różnych paskach określamy stopień zużycia każdego cylindra.
2. Po zmierzeniu średnicy płaszcza tłoka za pomocą mikrometru określamy jego zużycie.
Jeśli maksymalne zużycie wynosi 0,7 5 mm lub więcej, konieczne jest rozwiercenie cylindrów i zamontowanie nadwymiarowych tłoków lub wymiana bloku cylindrów i zamontowanie nowych tłoków.
W przypadku nowych silników luz między tłokiem a cylindrem wynosi 0,025-0,045 mm i jest ustalany poprzez zainstalowanie tłoków tej samej klasy, co klasa cylindrów.
Montaż

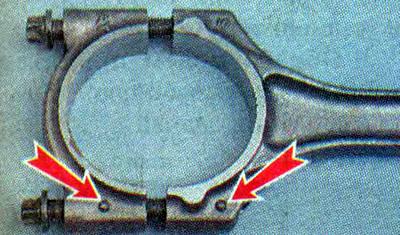

Montujemy tłok z korbowodem w odwrotnej kolejności do demontażu. W takim przypadku strzałka na spodzie tłoka oraz oznaczenia na korbowodzie i jego pokrywie muszą być skierowane w tym samym kierunku.
![](https://www.ladaman.ru/img/vesta/0383.jpg)
