Trebat će vam: ključevi od 10 i 13 mm, nasadni ključ od 13 mm, kliješta, ravnalo i mjerni listić.
1. Odspojite žicu s negativnog pola akumulatora.
2. Skinite ukrasni poklopac motora (pogledajte "Uklanjanje i ponovno postavljanje dekorativne poklopca motora").
3. Odvojite ispušnu cijev dodatnog prigušivača od ispušnog razvodnika odvrtanjem matica koje pričvršćuju prirubnicu ispušne cijevi na prirubnicu ispušnog razvodnika, odvojite jastuke ovjesa od nosača prigušivača i uklonite prirubnicu ispušne cijevi s vijčanih vijaka prirubnice ispušnog razvodnika. Uklonite dodatni prigušivač (pogledajte "Zamjena dodatnog prigušivača").

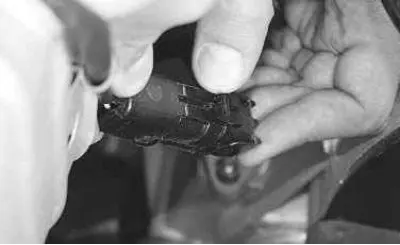

4. Pritisnite stezaljke…

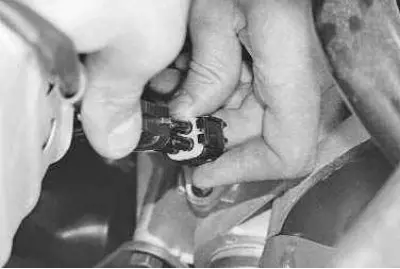

5. …i odvojite konektore ožičenja upravljačkog i dijagnostičkog senzora koncentracije kisika od ožičenja motora.

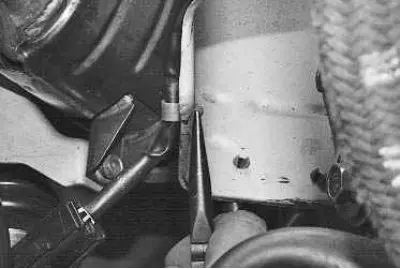

6. Pritisnite antene držača…

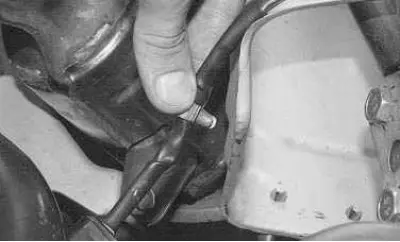

7. …i odvojite držače kabelskih svežnjeva upravljačkog i dijagnostičkog senzora koncentracije kisika od toplinski izolacijskog štita upravljačkog mehanizma.

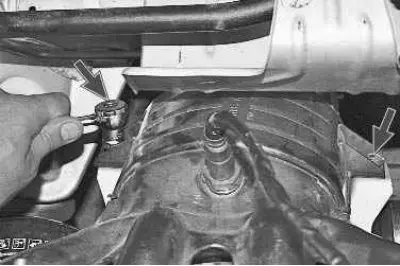

8. Pomoću utičnice od 13 mm odvrnite vijke koji pričvršćuju ispušni kolektor na nosač.

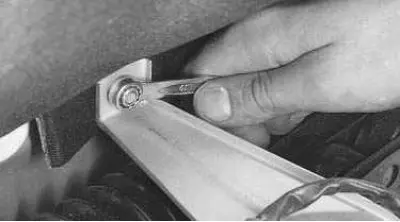

9. Pomoću ključa od 10 mm odvrnite tri matice koje pričvršćuju toplinski izolacijski štitnik upravljačkog mehanizma na štitnik motora (dvije matice se nalaze ispod upravljačkog mehanizma)…

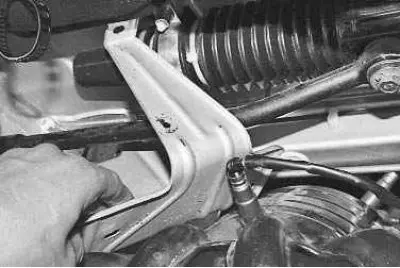

10. …i uklonite štit.

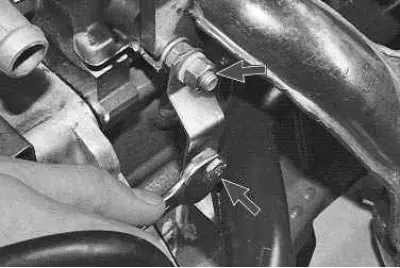

11. Pomoću ključa od 13 mm odvrnite dvije matice koje pričvršćuju nosač ulazne cijevi vodene pumpe…

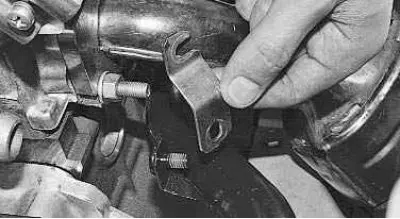

12. …i uklonite nosač.

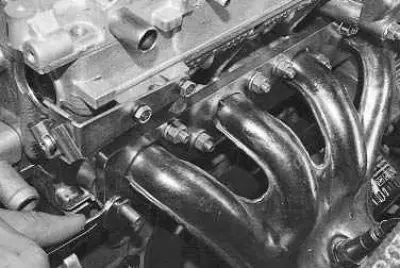

13. Pomoću ključa od 13 mm odvrnite osam matica koje pričvršćuju ispušni kolektor na glavu cilindra…

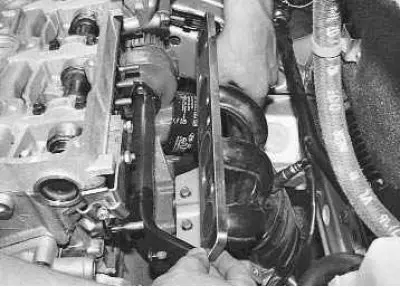

14. …i uklonite ispušni kolektor…

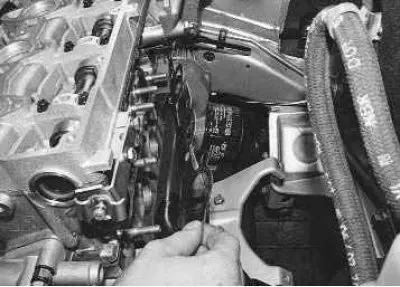

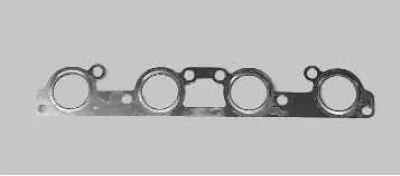

15. …i njegova brtva.
16. Ugradite novu brtvu i sve uklonjene dijelove obrnutim redoslijedom od uklanjanja.

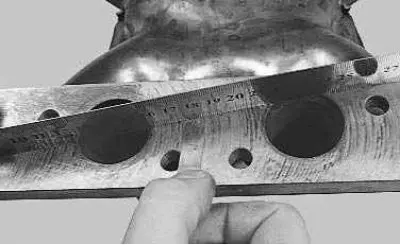

17. Provjerite ravnost površine prirubnice ispušnog kolektora. Da biste to učinili, postavite ravnalo rubno na površinu prirubnice i izmjerite razmak između ravnine prirubnice i ravnala pomoću mjerača za mjerenje udaljenosti. Izbrusite površinu prirubnice ili zamijenite kolektor ako je razmak veći od 0,1 mm.
Napomena: Kako biste spriječili lijepljenje brtve i poboljšali njezinu nepropusnost, preporučujemo da prije ugradnje brtvu s obje strane podmažete tankim slojem grafitne masti.
Napomena: Podmažite vijke za montažu ispušnog kolektora grafitnom mašću.
