- pad tlaka u sustavu podmazivanja motora. Uzrok ovog kvara često je povećano trošenje rukavaca bregastog vratila i sjedišta u kućištima ležajeva bregastog vratila. Kada se utičnice istroše, sklop glave cilindra se zamjenjuje, budući da se utičnice obrađuju zajedno s kućištem ležaja ugrađenim na glavu;
- kucanje ventila s ispravnim hidrauličkim podizačima (pogledajte "Provjera i zamjena hidrauličnih podizača") u mehanizmu ventila. Uzrokuje ga povećano trošenje bregastih osovina zbog korištenja nekvalitetnog motornog ulja ili oštećenja filtera ulja.
Trebat će vam: isti alati kao i za zamjenu brtvi ventila, osim onih potrebnih za njihovu zamjenu (alati se koriste samo za pripremne operacije), kao i mikrometar i mjerač otvora.
1. Skinite bregaste osovine s motora (pogledajte "Zamjena brtvi ventila").

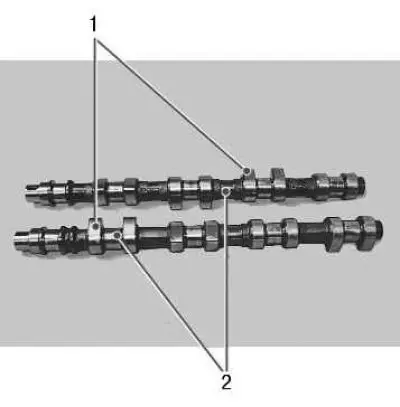

2. Pregledajte bregaste osovine. Na radnim površinama rukavaca 2 nisu dopuštene neravnine, udubljenja, ogrebotine ili povlačenje aluminija s ležajeva u kućištima i glavi bloka. Na radnim površinama bregastih osovina 1 nisu dopušteni zarezi i trošenje veće od 0,5 mm, kao ni trošenje bregastih osovina u obliku fasetiranja. Zamijenite osovinu sa svim uočenim nedostacima.
3. U radionicama opremljenim posebnim uređajima i alatima moguće je provjeriti radijalno odstupanje rukavaca bregastog vratila (ne smije prelaziti 0,02 mm).
4. Izmjerite promjere rukavaca ležaja vratila. Trebali bi biti 23,915–23,931 mm.

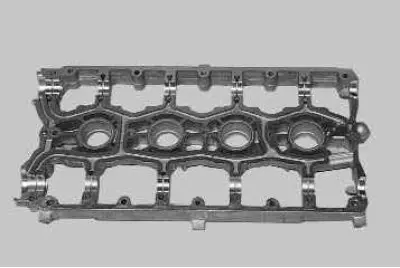

5. Pregledajte kućište ležaja…

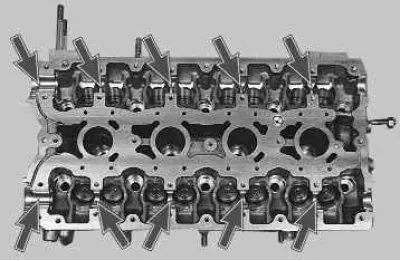

6. …i nosači bregastog vratila u glavi cilindra. Pukotine na tijelu nisu dopuštene. Na radnim površinama nosača rukavaca nisu dopušteni tragovi, ogrebotine, neravnine ili prekomjerno trošenje.
7. Ugradite kućište ležaja bregastog vratila na glavu cilindra i zategnite njegove pričvrsne vijke preporučenim momentom pritezanja (vidi dodatak 1). Izmjerite unutarnje promjere ležajeva kućišta bregastog vratila. Trebali bi biti 24.000–24.025 mm.
8. Izračunajte razmake između rukavaca vratila i nosača na temelju razlike u veličini. Za nove dijelove, razmaci bi trebali biti 0,069–0,11 mm. Ako nakon rada razmaci prelaze 0,2 mm, zamijenite bregasta vratila. Ako, čak i nakon zamjene osovina, zazori prelaze maksimalno dopuštenu vrijednost, zamijenite sklop glave cilindra s kućištem ležaja bregastog vratila.
9. Ugradite bregaste osovine i sve uklonjene dijelove obrnutim redoslijedom od uklanjanja.
[Izvorni tekst dostupan je na web stranici LADAman]

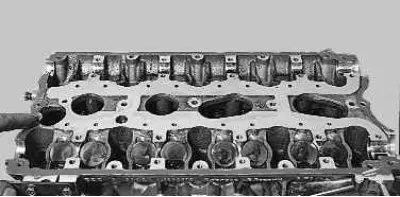

Napomena: Nanesite sloj brtvila tipa Loctite 574 debljine 2 mm na površinu glave cilindra koja se spaja s kućištem ležaja bregaste osovine.
