Za automobile s K7M motorom
Uklonite konektor 1, slika 12-3, upravljačke jedinice lambda sonde iz držača.

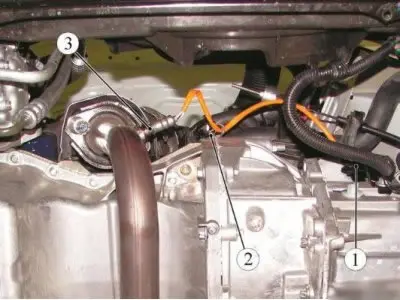

Slika 12-3 - Isključivanje kontrolne lambda sonde motora K7M: 1 - upravljački blok senzora kisika; 2 - stezaljka; 3 - senzor za kontrolu kisika
Odvojite konektor kabelskog svežnja od upravljačkog konektora lambda sonde. Odvojite stezaljku 2.
Odvijte kontrolnu lambda sondu 3 (uređaj Mot. 1495 ili zamjenjivi uložak 22 iz kompleta tip 811382 f. "USAG").
Rad za sve konfiguracije vozila
Odspojite konektor kabelskog svežnja od konektora 1, slika 12-4, dijagnostičke lambda sonde.

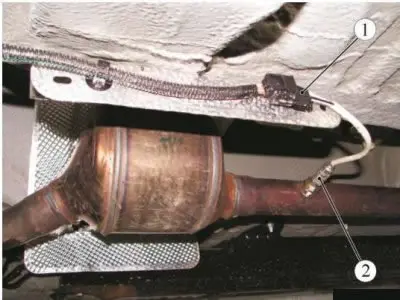

Slika 12-4 - Uklanjanje dijagnostičke lambda sonde: 1 - Dijagnostički konektor lambda sonde; 2 - dijagnostički senzor kisika
Odvojite dijagnostički konektor lambda sonde od nosača.
Odvijte dijagnostičku lambda sondu 2 (uređaj Mot. 1495 ili zamjenjivi uložak 22 iz kompleta tip 811382 f. "USAG").
Ako postoji spojnica 1, slika 12-5, odvrnite maticu 2 vijka stezaljke spojnice koja spaja cjevovod ispušnog sustava, otpustite spojnicu (13 mm nasadna glava, produžetak i ručka račve).

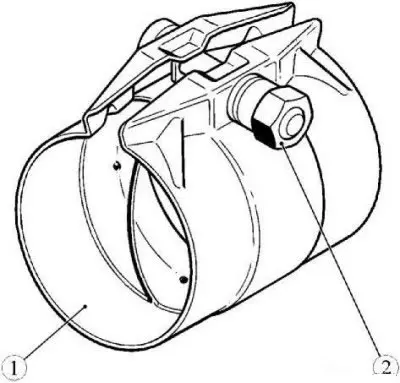

Slika 12-5 - Spoj cijevi ispušnog sustava: 1 - spojna čahura; 2 - matica vijka za vezivanje
Ako je ispušni sustav jednodijelni, tada na cjevovodu 1, slika 12-6, ispušnog sustava, označite markerom sredinu B između oznaka A i B zone rezanja, kao što je prikazano na slici (ravnalo).

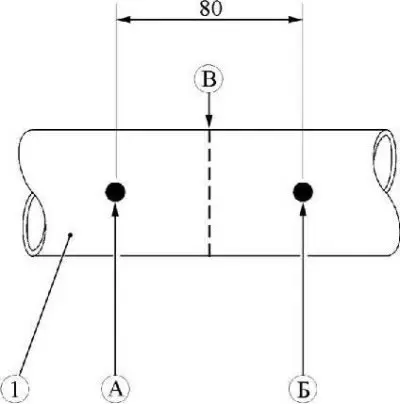

Slika 12-6 - Označavanje područja rezanja cjevovoda ispušnog sustava: 1 - cjevovod ispušnog sustava; A, B - oznake zone rezanja; B - sredina između oznaka A i B (mjesto rezanja cjevovoda)
Odrežite cijev 1, slika 12-7, ispušnog sustava pomoću rezača cijevi 2 u skladu s oznakom u sredini između dvije oznake na cijevi (lančani rezač cijevi tip 60 11 00 01 f. "Stahlwille" ili uređaj Mot. 1199-01).
Odvijte dvije matice 1, slika 12-8, vijke koji pričvršćuju katalizator na ispušni kolektor 3, uklonite opruge 2 (zamjenska glava 10, produžetak i račva).
Za automobile s K7M motorom
Odvojite nosač katalizatora od nosača ovjesa (ako je potrebno, odrežite jastuk ovjesa) (ravni odvijač, tehnološki nož).

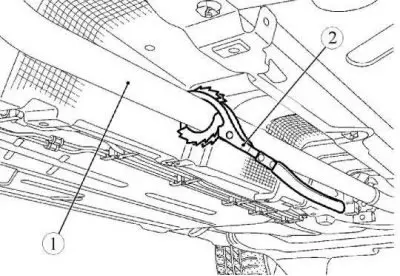

Slika 12-7 - Rezanje cijevi ispušnog sustava: 1 - ispušni sustav; 2 - rezač cijevi
[Podaci dobiveni s web stranice: LadaMan.ru]

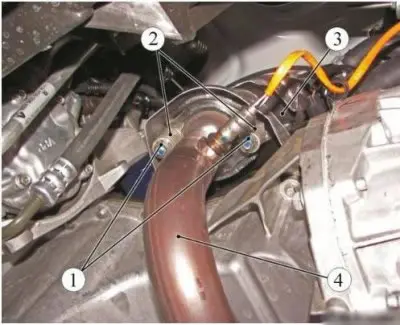

Slika 12-8 - Uklanjanje katalizatora na vozilu s motorom K7M: 1 - matica; 2 - proljeće; 3 - ispušni kolektor; 4 - katalizator
Rad za sve konfiguracije vozila
Skinite katalizator 4 i brtveni prsten. Brtveni prsten se mora zamijeniti.
Uklonite neravnine s dijelova ispušne cijevi koji će se ponovno koristiti na vozilu (ravna datoteka).
Uklonite spojnicu s cjevovoda (ako je dostupno) (odvijač s ravnom glavom). Spojnica se mora zamijeniti.
