Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму провода "массы" от АКБ (подъемник двухстоечный типа П3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).
Снять воздушный фильтр со шлангом впускной трубы и с патрубком подачи воздуха в сборе в соответствии с требованиями раздела 3 настоящей ТИ.

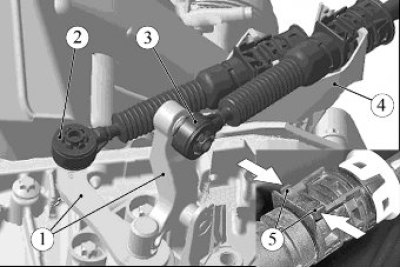

Рисунок 4-1 - Тросы переключения передач: 1 - рычаги механизма переключения передач; 2 - наконечник троса переключения передач; 3 - наконечник троса выбора передач; 4 - кронштейн крепления тросов переключения передач; 5 - усики фиксатора
Отсоединить наконечники 2 и 3, рисунок 4-1, тросов переключения и выбора передач от шаровых головок рычагов 1 механизма переключения передач (клин 67.7812-9707-000, молоток).
Сжать усики 5 фиксатора и извлечь тросы переключения передач из пазов кронштейна 4 крепления.

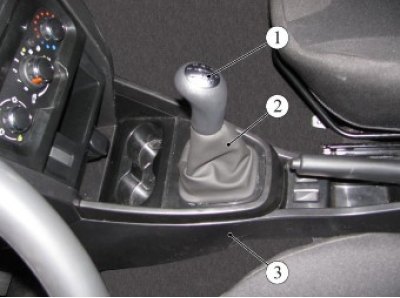

Рисунок 4-2 - Снятие облицовки туннеля пола: 1 - рукоятка рычага переключения передач; 2 - чехол рычага переключения передач; 3 - облицовка туннеля пола
Отсоединить чехол 2, рисунок 4-2, от облицовки туннеля пола (отвертка плоская).
Снять рукоятку 1 с чехлом 2 в сборе, потянув рукоятку вверх вдоль оси рычага переключения передач.
Снять облицовку 3 туннеля пола в соответствии с требованиями ТИ 3100.25100.20599. Снять с корпуса привода управления шумоизоляцию.

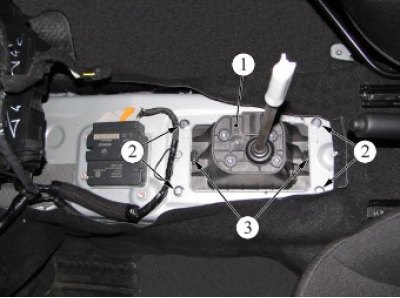

Рисунок 4-3 - Снятие привода управления механизмом переключения передач: 1 - привод управления механизмом переключения передач; 2 - болт крепления; 3 - фиксатор
Отвернуть четыре болта 2, рисунок 4-3, крепления, отжать два фиксатора 3 и опустить привод 1 управления вниз на тепловой экран (головка сменная 10, удлинитель, вороток).
Отсоединить от трубы приемной дополнительный глушитель в соответствии с требованиями ТИ 3100.25100.20592.

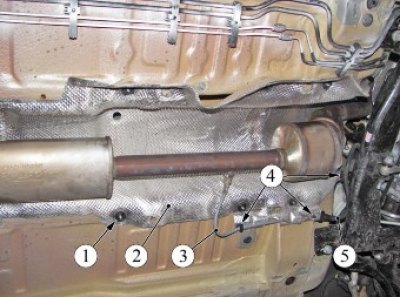

Рисунок 4-4 - Снятие переднего теплового экрана: 1 - гайка; 2 - экран тепловой передний; 3 - жгут проводов датчика кислорода; 4 - места крепления жгутов проводов; 5 - жгут проводов двигателя
Отсоединить от переднего теплового экрана 2, рисунок 4-4, жгуты проводов 3 и 5.
Отвернуть восемь гаек 1 крепления и снять тепловой экран 2 (головка сменная 24, удлинитель, вороток).
Снять привод 1, рисунок 4-3, управления механизмом переключения передач с тросами в сборе.
Установка
Установить привод 1, рисунок 4-3, управления механизмом переключения передач с тросами в сборе на автомобиль в отверстие туннеля пола. Убедиться, что привод управления удерживается в отверстии фиксаторами 3.
Завернуть четыре болта 2 крепления привода 1 управления. Момент затяжки болтов 7...9 Н·м (0,7...0,9 кгс·м) (головка сменная 10, удлинитель, вороток, ключ моментный).
Установить на корпус привода управления шумоизоляцию.
Установить в пазы кронштейна 4, рисунок 4-1, на коробке передач тросы управления КП.
Нанести на сферические пальцы рычагов механизма 1 переключения передач на коробке передач смазку и подсоединить наконечники 2 и 3 тросов к рычагам (смазка АЗМОЛ ЛСЦ-15 согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018, норма расхода 1 г).
Проверить четкость включения всех передач.
Установить облицовку туннеля пола в соответствии с требованиями ТИ 3100.25100.20599.
Установить рукоятку 1, рисунок 4-2, с чехлом в сборе на рычаг переключения передач и зафиксировать чехол 2 в отверстии облицовки 3 туннеля пола.
Поднять автомобиль.
Установить тепловой экран 2, рисунок 4-4, и завернуть восемь гаек 1 крепления (головка сменная 24, удлинитель, вороток).
Закрепить на тепловом экране жгуты проводов 3 и 5.
Присоединить к приемной трубе дополнительный глушитель в соответствии с требованиями ТИ 3100.25100.20592.
Установить воздушный фильтр со шлангом впускной трубы и с патрубком подачи воздуха в сборе в соответствии с требованиями раздела 3 настоящей ТИ.
Присоединить клемму провода "массы" к АКБ и затянуть гайку крепления. Момент затяжки гайки 4...6 Н·м (0,4...0,6 кгс·м) (головка сменная 10, ключ моментный).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.6, 1.19.15.
