Снятие
производить в соответствии с требованиями раздела Привод управления механизмом переключения передач тросовый настоящей ТИ за исключением операции по отсоединению тросов привода управления от КП.

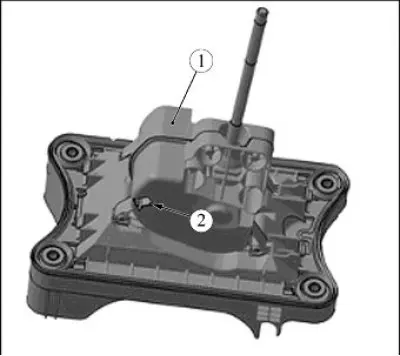

Рисунок 4-5 - Снятие привода управления механизмом переключения передач: 1 - привод управления механизмом переключения передач электрический; 2 - разъем
Дополнительно выполнить операцию: отсоединить колодку жгута проводов от разъема 2, рисунок 4-5, привода 1 управления.
Установка
Установку производить в соответствии с требованиями раздела Привод управления механизмом переключения передач тросовый настоящей ТИ за исключением операции по присоединению тросов привода управления к КП.
Дополнительно выполнить операцию: присоединить колодку жгута проводов к разъему 2, рисунок 4-5, привода 1 управления.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.15, 1.19.16, 1.19.21.3.
