Uwaga: Numery części węży można znaleźć tutaj lub tutaj.
Łady Largus wyposażone są w dwa rodzaje przednich mechanizmów hamulcowych, z "dolnym" mocowaniem przewodu hamulcowego (Rysunek 1) lub z "góry" (Rysunek 2).
 |
 |
W hamulcach z mocowaniem "dolnym" montowane są przewody hamulcowe 8200958352. W hamulcach z mocowaniem "górnym" montowane są przewody hamulcowe 8200778628 lub 6001551098.
Aby dowiedzieć się, jaki jest numer przewodu hamulcowego zamontowanego w pojeździe:
- 1. Podnieś samochód za pomocą podnośnika lub podnośnika.
- 2. Zdejmij przednie koło.

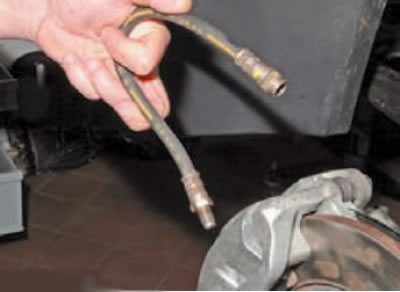

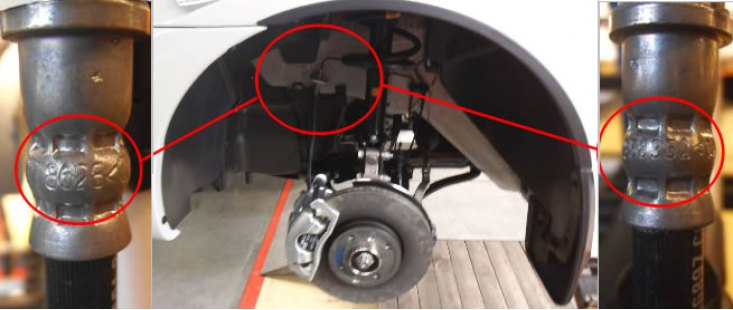

- 3. Sprawdź oznaczenie węża, które znajduje się na jego górnym przyłączu. (zobacz zdjęcie).
Uwaga. Przewody hamulcowe nie mogą mieć pęknięć, przecięć ani innych uszkodzeń, które mogłyby doprowadzić do rozszczelnienia układu hamulcowego; przewody hamulcowe z określonymi wadami należy wymienić.
Uwaga. Skręcanie przewodów hamulcowych, a także ich kontakt z nadwoziem i elementami zawieszenia jest niedopuszczalny.
Przewód hamulcowy wymienia się w przypadku stwierdzenia jakiejkolwiek usterki, najlepiej po przejechaniu 120 tys. km lub po 5 latach eksploatacji. Czynności związane z wymianą przewodów hamulcowych przednich i tylnych są podobne.
Demontaż przewodu hamulcowego przedniego
Ustaw pojazd na podnośniku dwukolumnowym, zaciągnij hamulec postojowy i wyłącz zapłon.
Przed wymianą przewodu hamulcowego przedniego należy zdjąć przednie koło.
Podnieś pojazd na wysokość umożliwiającą wykonanie pracy.
Wyczyść miejsce podłączenia węża i potraktuj je płynem, np. WD-40.

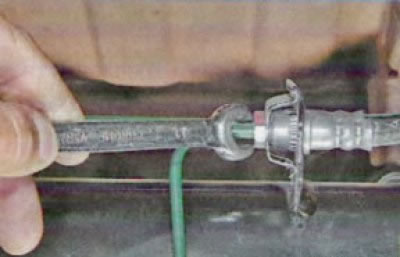

Odwracać (najlepiej ze specjalnym kluczem do zacisków hamulcowych) końcówka przewodu hamulcowego z przedniego przewodu hamulcowego,

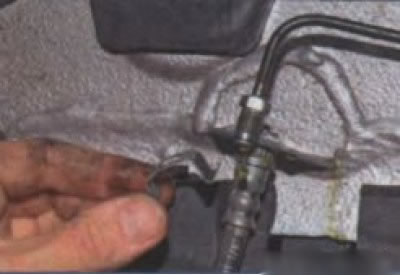

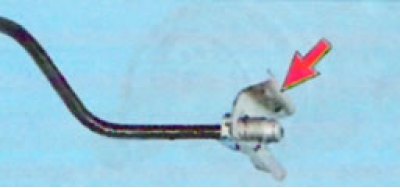

Zdejmij końcówkę przewodu hamulcowego z uchwytu montażowego na nadwoziu pojazdu.
Aby zapobiec wyciekaniu płynu hamulcowego, należy założyć gumową zatyczkę na odpowietrznik hamulcowy.
Zdjąć uchwyt montażowy z oprawy.

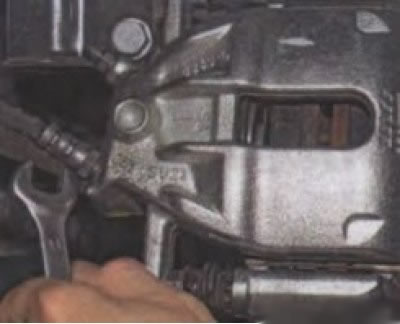

Za pomocą klucza 14 mm odkręcić przewód hamulcowy od zacisku hamulca przedniego.
Zdjąć wąż i zainstalować technologiczne zaślepki do otworu hamulca, na hamulcowy słuchawkę i wąż (klucz klucz 14, klucz typu 41 08 11 13 f. "Stahlwille", wtyczki technologiczne).
(Artykuł skopiowano ze strony internetowej: LadaMan.ru)
Zobacz instalację. na stronie poniżej.
Wymiana przewodu hamulcowego tylnego

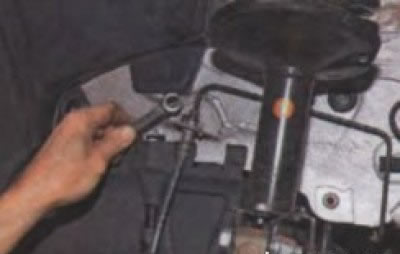

Odkręć nakrętkę mocującą dolny koniec przewodu hamulcowego do rury hamulcowej.
W ten sam sposób odłącz przewód hamulcowy i górny koniec węża.

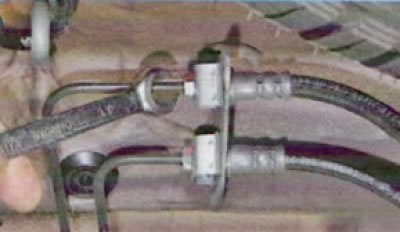

Odłączyć złącza przewodu hamulcowego od tylnego przewodu hamulcowego i zdjąć wsporniki montażowe ze złączy przewodu hamulcowego.
Sprawdź uchwyty montażowe: jeśli są zużyte lub mocno odkształcone, wymień je.

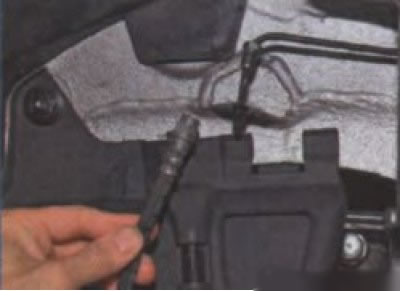

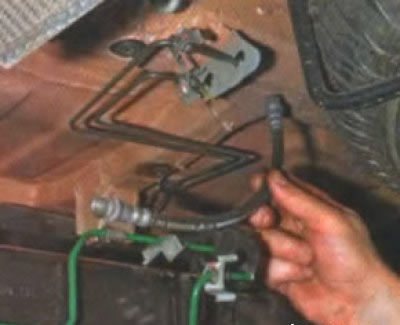

Wyjąć końcówki węża z wsporników mocowania na belce wahaczy tylnego zawieszenia i karoserii samochodu, zdjąć wąż i zainstalować technologiczne zaślepki na przewody hamulcowe i wąż (klucz typu 41 08 11 13 f. "Stahlwille", wtyczki technologiczne).
Instalacja
Ustawić elastyczne przewody hamulcowe w kolejności odwrotnej do demontaŝu (klucz klucz 14, klucz typu 41 08 11 13 f. "Stahlwille", wkładki wymienne 11, 14 typ 58 23 10 11, 58 21 10 14 f. "Stahlwille", klucz dynamometryczny typ 50 18 00 04 f. "Stahlwille").
Uwaga: Podczas montażu należy zwrócić uwagę, aby wąż nie był skręcony wokół własnej osi. Dla ułatwienia kontroli na wężach zastosowano żółte, podłużne paski.
Moment dokręcania złączek przewodu hamulcowego wynosi 14 Nm (1,4 kgf·m).
Moment dokręcania końcówki przewodu hamulcowego do zacisku hamulca przedniego wynosi 17 N·m (1,7 kgf·m).
Odpowietrz układ hamulcowy. (zobacz tutaj).
Zamontuj przednie koło.
Sprawdź skuteczność układu hamulca roboczego.
