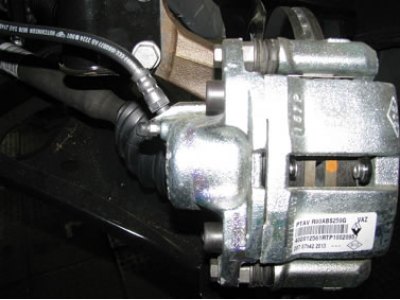

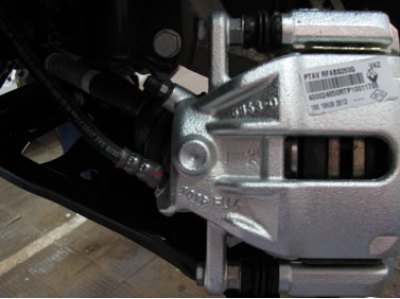

LADA Largus комплектуются двумя типами передних тормозных механизмов, с «нижней» фиксацией тормозного шланга (Рис. 1) или с «верхней» (Рис. 2).
 |  |
На тормозах с «нижней» фиксацией, устанавливаются тормозные шланги 8200958352. На тормозах с «верхней» фиксацией устанавливаются тормозные шланги 8200778628 или 6001551098.
Что бы узнать номер тормозного шланга установленного на автомобиле:
- 1. Поднять автомобиль домкратом, или на на подъемнике.
- 2. Снять переднее колесо.
- 3. Проверить маркировку шланга, которая указана на верхнем его штуцере. (см. фото).
Внимание. На тормозных шлангах не допускается трещин, порезов и других повреждений, способных привести к разгерметизации тормозной системы, тормозные шланги с указанными дефектами необходимо заменить.
Внимание. Перекручивание тормозных шлангов, а так же их касание о кузов и элементы подвески не допускается.
Тормозной шланг заменяется в случае любых дефектов, а так же желательно после пробега 120 тыс. км., или 5 лет эксплуатации. Операции по замене передних и задних тормозных шлангов - аналогичны.
Снятие переднего тормозного шланга
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Перед заменой шланга переднего тормоза снять переднее колесо.
Поднять автомобиль на высоту, удобную для выполнения работ.
Очистите место соединения шланга, обработайте жидкостью типа WD-40.
Отвернуть (желательно специальным ключом для тормозных штуцеров) штуцер тормозной трубки от переднего тормозного шланга,
Извлечь штуцер тормозного шланга из кронштейна крепления на кузове автомобиля.
Чтобы тормозная жидкость не вытекала, наденьте на трубку резиновый колпачок от штуцера прокачки тормоза.
Снять со штуцера скобу крепления.
Вывернуть ключом на "14" тормозной шланг из суппорта переднего тормоза.
Снять шланг и установить технологические заглушки в отверстие суппорта, на тормозную трубку и в шланг (ключ гаечный 14, ключ типа 41 08 11 13 ф. "Stahlwille", заглушки технологические).
Установку см. на странице ниже.
Замена заднего тормозного шланга
Отвернуть гайку крепления нижнего наконечника тормозного шланга к тормозной трубке.
Таким же образом рассоедините тормозную трубку и верхний наконечник шланга.
Отсоединить штуцеры тормозных трубок от заднего тормозного шланга и снять со штуцеров тормозных трубок скобы крепления.
Осмотрите скобы крепления: изношенные, или сильно деформированные - замените.
Извлечь наконечники шланга из кронштейнов крепления на балке рычагов задней подвески и кузове автомобиля, снять шланг и установить технологические заглушки на тормозные трубки и в шланг (ключ типа 41 08 11 13 ф. "Stahlwille", заглушки технологические).
Установка
Установить гибкие тормозные шланги в порядке обратном снятию (ключ гаечный 14, ключ типа 41 08 11 13 ф. "Stahlwille", вставки сменные 11, 14 типа 58 23 10 11, 58 21 10 14 ф. "Stahlwille", ключ моментный типа 50 18 00 04 ф. "Stahlwille").
Внимание: При установки строго следите чтобы шланг не перекручивался вокруг своей оси. Для удобства контроля на шланги нанесены жёлтые продольные полосы.
Момент затяжки штуцеров тормозных трубок 14 Н·м (1,4 кгс·м).
Момент затяжки наконечника тормозного шланга в суппорт переднего тормоза 17 Н·м (1,7 кгс·м).
Выполнить прокачку тормозной системы. (см. тут).
Установить переднее колесо.
Проверить эффективность рабочей тормозной системы.
