Bilješka. Za kataloške brojeve prednjih bokobrana i njihovih dodataka, pogledajte ovdje.
Povlačenje
Stavili smo auto na ručnu kočnicu.
Odspojite priključak baterije.
Dizanje automobila (ili podići dizalicom na visinu pogodnu za udoban rad (elektrohidraulički lift tip P-3.2 G).
Uklanjamo kotač.
Uklanjamo branik (pogledajte ovdje).
Uklanjamo prednje svjetlo (pogledajte ovdje).
Uklonite oblogu prednjeg blatobrana na sljedeći način:
- odvrnite šest samoreznih vijaka 1, slika 8-1;
- odvrnite maticu 4 i uklonite bočni blatobran 5;
- uklonite držače obloge blatobrana 2 i 3, uklonite samu oblogu prednjeg kotača.
Bilješka. također je detaljno opisano skidanje obloge blatobrana ovdje.

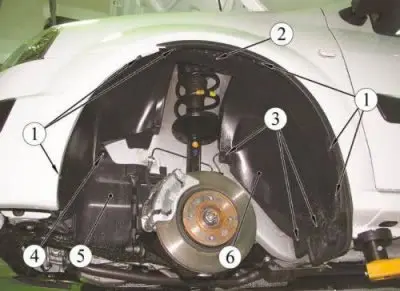

Slika 8-1 - Zaštitna obloga blatobrana prednjeg luka kotača: 1 - vijak za pričvršćivanje zaštitnog poklopca; 2 - zasun; 3 - zasun; 4 - matica; 5 - bočni blatobran; 6 - zaštitno kućište luka prednjeg kotača
Skidamo pokazivač smjera s krila. (pogledajte ovdje).
Savladavajući otpor plastičnih držača, gornji rub obloge krila pomaknemo do sredine automobila, nakon čega podignemo donji rub obloge i skinemo oblogu 1, slika 8-3.

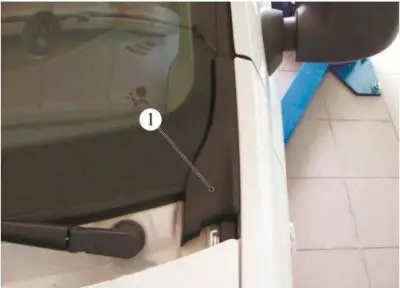

Slika 8-3 - Uklanjanje obloge prednjeg blatobrana: 1 - obloga prednjeg blatobrana
Uklonite brtvu zračnog roštilja.
Odvrnemo vijke 1, 3, 4, slika 8-4, i maticu 5 za pričvršćivanje krila na tijelo i skinemo krilo 2

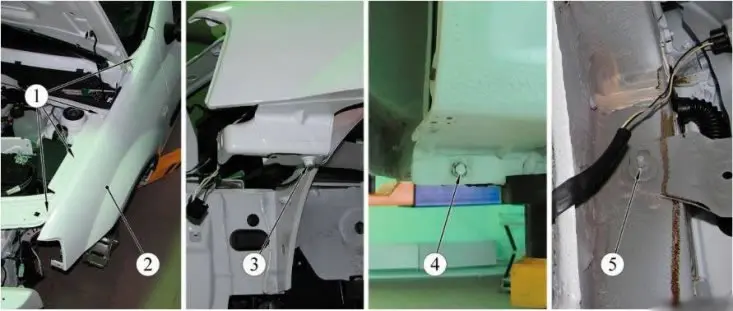

Slika 8-4 - Uklanjanje prednjeg blatobrana: 1 - četiri gornja pričvrsna vijka (na okvir odjeljka motora); 2 - prednje krilo; 3 - prednji pričvrsni vijak (na donji poprečni nosač okvira radijatora); 4 - donji pričvrsni vijak (do praga); 5 - stražnja matica za pričvršćivanje (do stupa tijela)
Montaža
Uklonite sve pričvrsne elemente i matice, očistite površine karoserije i krila od stranih tijela, ostataka brtvenog materijala, a zatim očistite sva središta korozije do golog metala
Očišćene metalne površine odmastite bijelim špiritom.
Pokrijte ta područja zemljom.
Postavljamo sve projektom predviđene pričvrsne elemente i matice, kao i izolacijske brtve, a moguće je i premazati površine koje se spajaju bitumenskim kitom. Debljina - 2,5 mm, širina 2 cm Ako je nanesena mastika, potrebno je pričekati neko vrijeme da se osuši prije postavljanja krila (pogledajte upute za mastiku). Ako se ugrađuju izolacijske brtve, onda su njihove dimenzije iste kao i za stare brtve.
Postavljamo poklopac i omotamo vijke koji pričvršćuju krilo, ali ne u potpunosti, ostavljajući dovoljno hoda za podešavanje razmaka.
Podešavamo razmake između blatobrana, haube i prednjih vrata. Za lakše podešavanje možete koristiti gumeni čekić, lupkajući i podešavajući njime prilično labavo fiksirano krilo dok razlika u razmacima između dijelova tijela ne nestane.
Zategnite pričvrsne vijke prednjeg blatobrana.
Ugradite sve uklonjene dijelove obrnutim redoslijedom.
