Otvorite poklopac motora i odvojite priključak uzemljenja od akumulatora (ključ 10).
Otpustite vijke za pričvršćivanje prednjeg kotača i podignite vozilo (zamjenska glava 17, produžetak, udarni ključ).
Otpustite vijke za pričvršćivanje prednjeg kotača i skinite kotač (zamjenska glava 17, produžetak, udarni ključ).
Skinite prednji branik u skladu sa zahtjevima Odjeljka 1 ovog TI-ja.
Otpustite vijke za pričvršćivanje prednjeg svjetla i uklonite prednje svjetlo u skladu sa zahtjevima TI 3100.25100.20597.
Otpustite tri vijka 6, slika 7-1, koji pričvršćuju blatobran prednjeg kotača (zamjenjiva glava Torx T20, račva).
Uklonite klip 7 koji pričvršćuje štit 2 prednjeg krila na krilo (odvijač s ravnom glavom).
Odvijte stezaljku 5 pričvršćivača štita (odvijač s ravnom glavom).
Uklonite 4 držača štitnika prednjeg blatobrana i uklonite štitnik (odvijač s ravnom glavom).

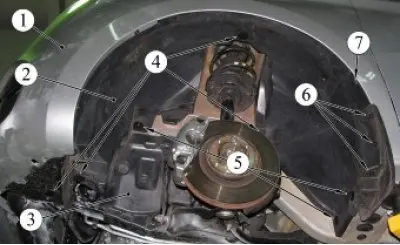

Slika 7-1 - Pričvršćivanje štitnika prednjeg blatobrana: 1 - branik: 2 - štitnik prednjeg krila; 3 - blatobran; 4 - Držači štitnika prednjeg blatobrana; 5 - Držač štitnika prednjeg blatobrana; 6 - vijak za pričvršćivanje blatobrana prednjeg kotača; 7 - klip za pričvršćivanje štitnika prednjeg krila na krilo
Odvrnite maticu 2, slika 7-2, koja pričvršćuje stražnji dio prednjeg krila 3 (ključ 10).
Otpustite vijak 1 koji pričvršćuje prednji dio prednjeg krila na nosač bočnog nosača (zamjenska glava 10, račva).

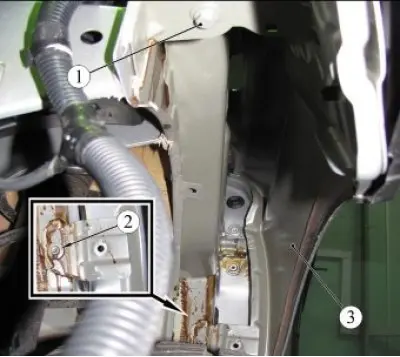

Slika 7-2 - Pričvršćivanje prednjeg blatobrana: 1 - vijak za pričvršćivanje prednjeg krila; 2 - matica za pričvršćivanje stražnjeg dijela prednjeg krila; 3 - prednje krilo
Otpustite vijak 4, slika 7-3, donjeg pričvršćivača stražnjeg dijela prednjeg krila 2 (zamjenska glava 10, račva).
Otvorite prednja vrata 1 i otpustite maticu 3 koja pričvršćuje stražnji dio prednjeg krila za nekoliko okreta (ključ 10).

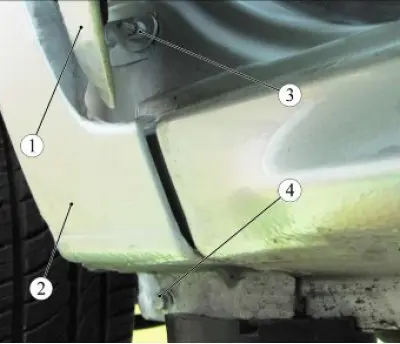

Slika 7-3 - Donji nosač stražnjeg blatobrana: 1 - ulazna vrata: 2 - prednje krilo; 3 - matica za montažu stražnjeg donjeg prednjeg krila; 4 - vijak za pričvršćivanje donjeg dijela prednjeg krila
Otpustite vijak 5, slika 7-4, koji pričvršćuje ukrasnu letvicu 1 prednjeg krila 2, uklonite letvicu (torxT20 zamjenjiva glava, produžetak, račva).
Otpustite maticu 3 gornjeg pričvršćivača stražnjeg dijela prednjeg krila za nekoliko okreta (ključ 10).

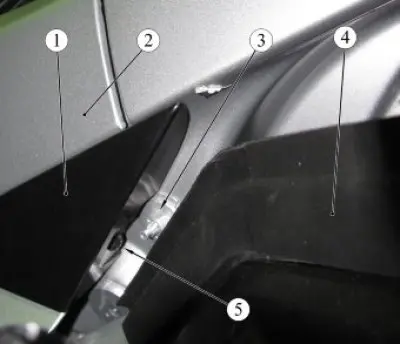

Slika 7-4 - Gornji nosač stražnjeg blatobrana prednjeg blatobrana: 1 - ukrasna obloga prednjeg krila: 2 - prednje krilo; 3 - Gornja matica stražnjeg pričvršćivanja prednjeg krila; 4 - ulazna vrata; 5 - vijak za pričvršćivanje ukrasne letvice
Odvijte tri vijka 1, slika 7-5, gornjeg pričvršćivanja prednjeg krila 2 na karoseriju, uklonite krilo (zamjenska glava 10, račva).

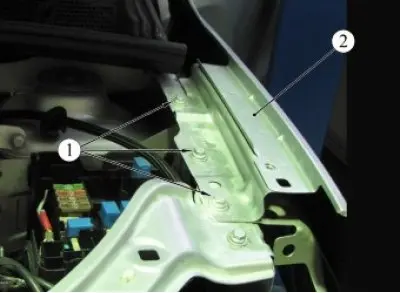

Slika 7-5 - Gornji nosač prednjeg krila: 1 - vijak za montažu prednjeg krila; 2 - prednje krilo
Ugradite prednje krilo obrnutim redoslijedom od skidanja, dok;
- ugradite i prethodno zategnite vijke za pričvršćivanje krila (ključ 10, zamjenjiva glava 10, produžetak, račva).
- prilagodite praznine (osigurati ujednačene praznine) između prednjeg krila, haube i prednjih vrata (ravnalo, gumeni čekić).
- izvršiti završno zatezanje vijaka za pričvršćivanje krila, osiguravajući zahtjeve za spajanje krila s pločama karoserije (ključ 10, zamjenjiva glava 10, produžetak, račva).
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će sukladnost vozila sa zahtjevima ovog TI i TU 017200-254-0023934 u okviru obavljenog posla.
