Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Ослабить болты крепления переднего колеса, вывесить автомобиль (головка сменная 17, удлинитель, гайковерт).
Отвернуть болты крепления переднего колеса и снять колесо (головка сменная 17, удлинитель, гайковерт).
Снять бампер передний согласно требованиям раздела 1 данной ТИ.
Отвернуть болты крепления блок-фары, снять блок-фару согласно требованиям ТИ 3100.25100.20597.
Отвернуть три винта 6, рисунок 7-1, крепления грязезащитного фартука переднего колеса (головка сменная Torx T20, вороток).
Извлечь пистон 7 крепления щитка 2 переднего крыла к крылу (отвертка плоская).
Отвернуть фиксатор 5 крепления щитка (отвертка плоская).
Извлечь держатели 4 щитка переднего крыла, снять щиток (отвертка плоская).

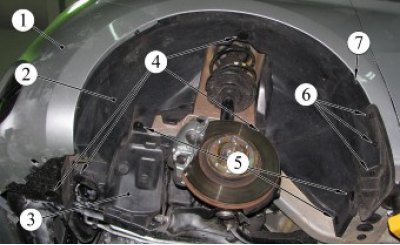

Рисунок 7-1 - Крепление щитка переднего крыла: 1 - бампер: 2 - щиток переднего крыла; 3 - щиток грязезащитный; 4 - держатели щитка переднего крыла; 5 - фиксатор щитка переднего крыла; 6 - винт крепления фартука грязезащитного переднего колеса; 7 - пистон крепления щитка переднего крыла к крылу
Отвернуть гайку 2, рисунок 7-2, крепления задней части переднего крыла 3 (ключ гаечный 10).
Отвернуть болт 1 крепления передней части переднего крыла к кронштейну лонжерона (головка сменная 10, вороток).

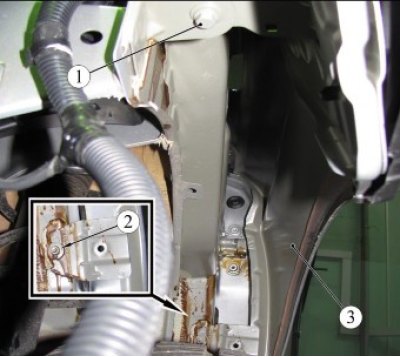

Рисунок 7-2 - Крепление переднего крыла: 1 - болт крепления передней части переднего крыла; 2 - гайка крепления задней части переднего крыла; 3 - крыло переднее
Отвернуть болт 4, рисунок 7-3, нижнего крепления задней части переднего крыла 2 (головка сменная 10, вороток).
Открыть переднюю дверь 1 и отвернуть на несколько оборотов гайку 3 крепления задней части переднего крыла (ключ гаечный 10).

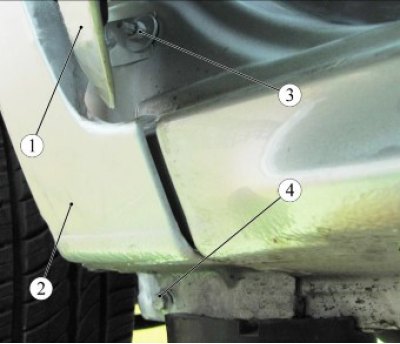

Рисунок 7-3 - Крепление задней части переднего крыла нижнее: 1 - дверь передняя: 2 - крыло переднее; 3 - гайка заднего крепления переднего крыла нижняя; 4 - болт нижнего крепления переднего крыла
Отвернуть винт 5, рисунок 7-4, крепления декоративной накладки 1 переднего крыла 2, снять накладку (головка сменная TorxТ20, удлинитель, вороток).
Отвернуть на несколько оборотов гайку 3 верхнего крепления задней части переднего крыла (ключ гаечный 10).

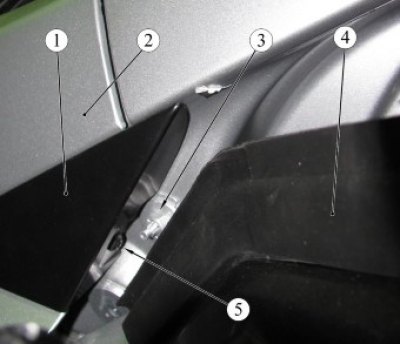

Рисунок 7-4 - Крепление задней части переднего крыла верхнее: 1 - накладка декоративная переднего крыла: 2 - крыло переднее; 3 - гайка заднего крепления переднего крыла верхняя; 4 - дверь передняя; 5 - винт крепления декоративной накладки
Отвернуть три болта 1, рисунок 7-5, верхнего крепления переднего крыла 2 к кузову, снять крыло (головка сменная 10, вороток).

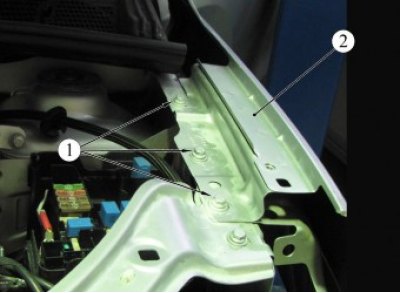

Рисунок 7-5 - Крепление переднего крыла верхнее: 1 - болт крепления переднего крыла; 2 - крыло переднее
Установку переднего крыла производить в порядке обратном снятию, при этом;
- установить и предварительно завернуть болты крепления крыла (ключ гаечный 10, головка сменная 10, удлинитель, вороток).
- отрегулировать зазоры (обеспечить равномерность зазоров) между передним крылом, капотом и передней дверью (линейка, молоток резиновый).
- выполнить окончательную затяжку болтов крепления крыла, обеспечивая требования по сопряжению крыла с панелями кузова (ключ гаечный 10, головка сменная 10, удлинитель, вороток).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
