Отсоединить клемму "минус" от АКБ (ключ гаечный 10).
Поднять автомобиль на высоту удобную для работы.
Отвернуть четыре винта 3, рисунок 2-1, нижнего крепления бампера 1 (головка сменная Torx T20, вороток).
Отвернуть винт 2 крепления левого и винт 4 крепления правого брызговиков к бамперу (головка сменная Torx T20, вороток).

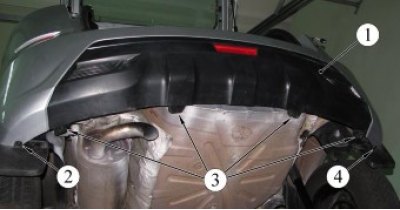

Рисунок 2-1 - Нижнее крепление бампера: 1 - бампер задний; 2 - винт крепления левого брызговика к бамперу; 3 - болт нижнего крепления бампера; 4 - винт крепления правого брызговика к бамперу
Отвернуть с правой и левой стороны по три винта самонарезающих 2, рисунок 2-2, бокового крепления бампера 1 и брызговика (головка сменная Torx T20, вороток).
Опустить автомобиль. Снять задние фонари согласно требованиям ТИ 3100.25100.20597.

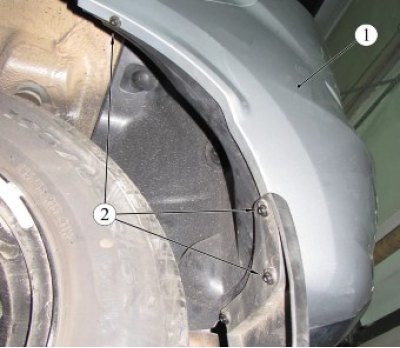

Рисунок 2-2 - Боковое крепление бампера: 1 - бампер задний 1 - винт самонарезающий бокового крепления бампера
Отсоединить колодку жгута проводов 2, рисунок 2-3, бампера от колодки жгута проводов 3 заднего, доступ к соединению обеспечивается при снятой вентиляционной решетке в левой обивке 1 боковины.

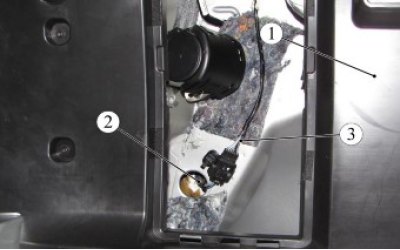

Рисунок 2-3 - Соединение жгутов проводов бампера и заднего: 1 - обивка боковины левая; 2 - жгут проводов бампера; 3 - жгут проводов задний
[Подробнее смотрите на странице: www.ladaman.ru]
Отвернуть два винта 1, рисунок 2-4, верхнего крепления бампера (головка сменная Torx T30, вороток).

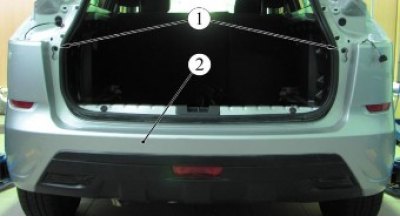

Рисунок 2-4 - Верхнее крепление бампера: 1 - винт верхнего крепления бампера; 2 - бампер
Вывести бампер из зацепления с боковыми кронштейнами.
Снять бампер задний в сборе со жгутом проводов, продев колодку жгута проводов бампера в отверстие кузова.
При необходимости разборки бампера:
Отсоединить колодку жгута 6, рисунок 2-5, проводов бампера 1 от противотуманного фонаря 4, извлечь жгут проводов из держателей на бампере.
Отвернуть гайки 3 крепления противотуманного фонаря к бамперу, снять фонарь (головка сменная 10, вороток).
Сжав фиксатор 5, снять световозвращающий элемент правый 2 и левый 7.
Рисунок 2-5 - Навеска бампера: 1 - бампер задний; 2, 7 - элемент световозвращающий; 3 - гайка крепления противотуманного фонаря; 4 - фонарь противотуманный; 5 - фиксатор световозвращающего элемента; 6 - жгут проводов бампера
Балка заднего бампера и боковые кронштейны:
Балка заднего бампера 1, рисунок 2-6 и боковые 4 кронштейны бампера, изготовлены из пластмассы и крепятся к кузову с помощью заклепок

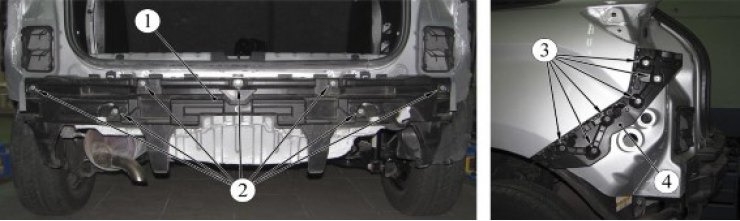

Рисунок 2-6 - крепление балки и кронштейнов бампера: 1, 3 - балка заднего бампера; 2 - заклепка крепления балки к кузову; 3 - заклепка крепления бокового кронштейна бампера к кузову; 4 - боковой кронштейн бампера
Демонтаж балки заднего бампера и боковых кронштейнов, производить высверливанием заклепок (дрель, сверло ∅5 мм).
Установку производить в порядке, обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-0023934 в объеме выполненных работ.
