Отсоединить от штуцера трубки насоса омывателя трубку 2, рисунок 6-1, жиклеров омывателя.
Отвернуть болты 4 крепления капота к петлям, снять капот, работу выполнять с помощником (головка сменная 10, вороток).

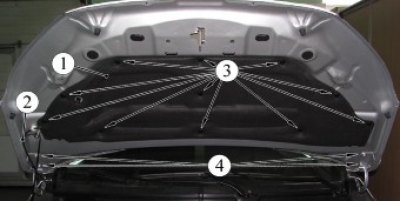

Рисунок 6-1 - Капот: 1 - обивка капота; 2 - трубка жиклеров омывателя; 3 - кнопка обивки капота; 4 - болт крепления капота к петле
В случае необходимости снятия петли капота: снять соответствующее переднее крыло, согласно требованиям раздела 7 данной ТИ; отвернуть два болта; снять петлю (головка сменная 10 или TorxT30, вороток).
Извлечь кнопки 3, снять обивку 1 капота (приспособление типа 12770 ф. "Stahlwille").
Отсоединить трубку жиклеров омывателя от жиклеров, извлечь трубку из держателей на капоте.
Сжать фиксаторы и извлечь жиклер омывателя ветрового стекла из отверстия в панели капота (плокогубцы).
Снять упор капота, держатели трубки омывателя, упора капота, заглушки, буферы капота (отвертка плоская).
Демонтаж замка капота, производится при снятом переднем бампере. Снятие и установку переднего бампера производить в соответствии с разделом 1 данной ТИ.
Отсоединить колодку жгута проводов замка капота от жгута проводов переднего
Отвернуть две гайки 2, рисунок 6-2, снять замок 1 капота, отсоединить от него тягу привода (головка сменная 13, удлинитель, вороток).

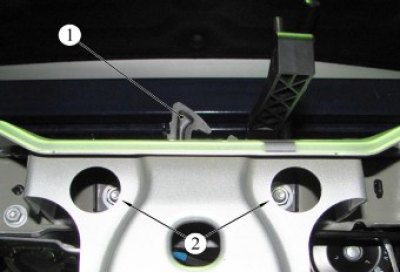

Рисунок 6-2 - Замок капота: 1 - замок капота; 2 - гайка крепления замка капота
Установку капота его деталей и механизмов выполнять в порядке, обратном снятию, при этом:
- обеспечить равномерность зазора между капотом и сопрягаемыми панелями кузова;
- смазать трущиеся поверхности замка и тяги. Подвижные детали должны перемещаться свободно без заеданий (смазка ЛСЦ-15, норма расхода - 5 г);
- отрегулировать положение замка капота так, чтобы обеспечить надежное закрывание капота;
- отрегулировать длину тяги капота так, чтобы в закрытом положении капота рукоятка привода замка касалась упора на кронштейне;
- крючок капота должен надежно удерживать капот при открытом замке.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ, ТУ 017200-255-0023934 в объеме выполненных работ.
