Odvojite cijev 2, slika 6-1, mlaznica perača od priključka cijevi pumpe perača.
Otpustite 4 vijka koji pričvršćuju poklopac motora na šarke, uklonite poklopac motora i obavite posao s pomoćnikom (zamjenska glava 10, račva).

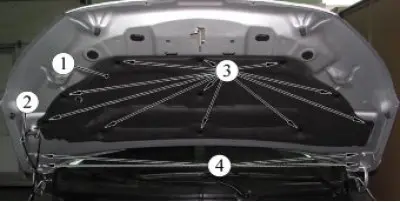

Slika 6-1 - Napa: 1 - ukrasna letvica; 2 - cijev mlaza perača; 3 - Gumb za obrub kapuljače; 4 - vijak za pričvršćivanje poklopca motora na šarku
Ako je potrebno ukloniti šarku poklopca motora: uklonite odgovarajuće prednje krilo, u skladu sa zahtjevima Odjeljka 7. ovog TI-ja; odvrnite dva vijka; uklonite petlju (zamjenjiva glava 10 ili TorxT30, račva).
[Izvornik je dostupan na ovom resursu LADAman.ru]
Uklonite gumbe 3, uklonite ukrasnu letvicu 1 s poklopca motora (tip uređaja 12770 f. "Stahlwille").
Odvojite cijev mlaznice perača od mlaznica i izvadite cijev iz držača na poklopcu motora.
Stisnite jezičke i izvadite mlaznicu perača vjetrobranskog stakla iz otvora na poklopcu motora (kliješta).
Uklonite graničnik poklopca motora, držače cijevi za pranje, graničnike poklopca motora, čepove, odbojnike poklopca motora (odvijač s ravnom glavom).
Uklanjanje brave poklopca motora vrši se s uklonjenim prednjim branikom. Uklanjanje i ugradnja prednjeg branika mora se izvršiti u skladu s Odjeljkom 1 ovog TI.
Odvojite konektor kabelskog svežnja brave poklopca motora od prednjeg kabelskog svežnja
Odvrnite dvije matice 2, slika 6-2, uklonite bravu poklopca motora 1, odvojite pogonsku šipku od nje (zamjenska glava 13, produžetak, račva).

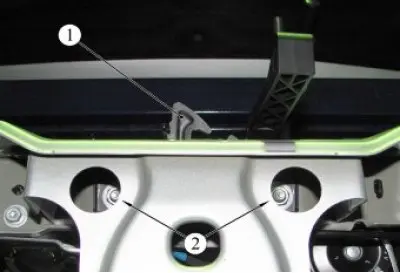

Slika 6-2 - Brava poklopca motora: 1 - brava na poklopcu motora; 2 - matica za pričvršćivanje brave poklopca motora
Ugradnja nape, njezinih dijelova i mehanizama vrši se obrnutim redoslijedom od uklanjanja, pri čemu:
- osigurati ujednačenost razmaka između poklopca motora i spojnih panela karoserije;
- podmažite površine brave i šipke koje se trljaju. Pokretni dijelovi moraju se slobodno kretati bez zaglavljivanja (mast LSC-15, potrošnja - 5 g);
- podesite položaj brave poklopca motora kako biste osigurali da se poklopac motora sigurno zatvara;
- podesite duljinu šipke haube tako da kada je hauba zatvorena, ručka pogona brave dodirne graničnik na nosaču;
- kuka za poklopac motora mora sigurno držati poklopac motora kada je zasun otvoren.
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će sukladnost vozila sa zahtjevima ovog TI, TU 017200-255-0023934 u okviru obavljenog posla.
