Napomena: Za kataloške brojeve štitnika i vijaka koji ga pričvršćuju, pogledajte ovdje.

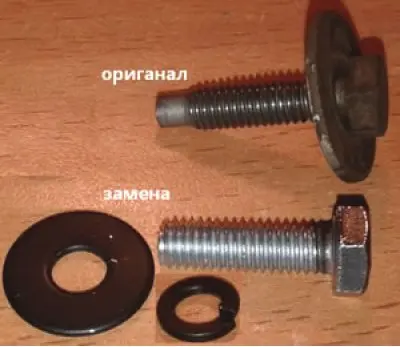

Napomena: Izvorni vijci su veličine M6 i, zbog svoje često nerazumno visoke cijene, uspješno se zamjenjuju običnim, sličnim vijcima iste veličine.
Preporuka: vijci za zaštitu kućišta radilice imaju tendenciju puno se "žaliti", što dovodi do problema s odvijanjem i čestim skidanjem glava i navoja (posebno često pri radu s ključem na benzinskoj postaji). Podmažite vijke svaki put kad se otpuste odgovarajućim mazivom. Kako biste spriječili spontano otpuštanje, možete koristiti Groverove podloške.
Uklanjanje
Odspojite terminal akumulatora i stavite automobil na dizalicu ili u jamu.
Podignite automobil (u slučaju korištenja dizala)
Odvijte šest vijaka koji pričvršćuju 2. zaštitu kućišta radilice, slika 17-1, uklonite 1. zaštitu kućišta radilice motora (trebat će vam ključ od 10 mm).

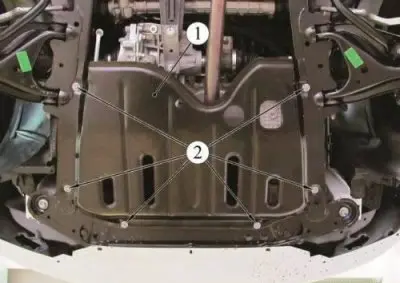

Slika 17-1 - Uklanjanje štitnika kućišta radilice motora: 1 - zaštita kućišta radilice motora; 2 - vijak za pričvršćivanje zaštite kućišta radilice motora
Montaža
Bolje je zaštitu postaviti s pomoćnikom kako bi mogao podupirati zaštitu dok umeće vijke.
Moment pritezanja vijaka za pričvršćivanje zaštite kućišta radilice iznosi 10 Nm (1,0 kgf·m).
