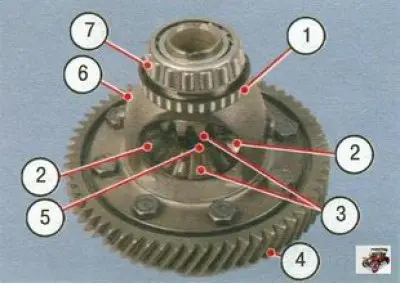

Рис. 5.6. Дифференциал: 1 - задающее кольцо датчика скорости; 2 - сателлит; 3 - полуосевая шестерня; 4 - ведомая шестерня главной передачи; 5 - ось сателлитов; 6 - корпус дифференциала; 7 - подшипник дифференциала
Для ремонта дифференциала на автомобиле вам потребуются: торцовый ключ (головка) «на 17», круглогубцы или специальные клещи для снятия стопорных колец, тонкое зубило, молоток.
1. Выньте дифференциал (рис. 5.6) из коробки передач (см. «Разборка и сборка коробки передач и дефектовка ее деталей»).

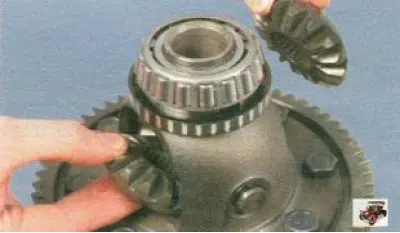

2. Повернув на 90° вокруг оси сателлитов, выньте полуосевые шестерни из корпуса дифференциала.

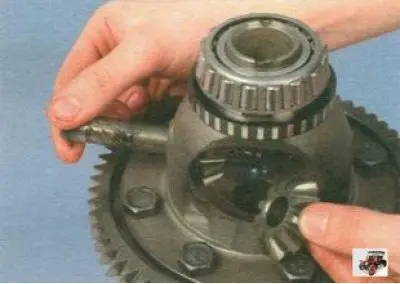

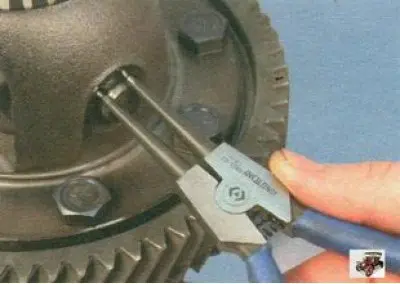

3. Снимите стопорное кольцо с оси сателлитов.
4. Выньте из корпуса дифференциала ось сателлитов и два сателлита.

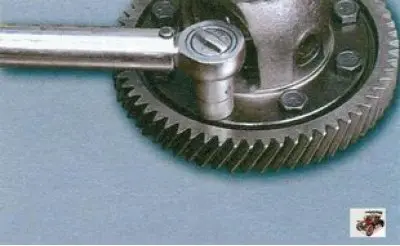

5. Выверните болты крепления ведомой шестерни к корпусу дифференциала.
Полная статья на сайте (ladaman)

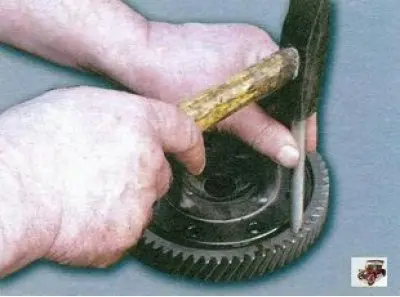

6. Вставив зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, спрессуйте ведомую шестерню с корпуса дифференциала.
7. Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните мелкозернистой шкуркой. Детали со значительными дефектами замените.

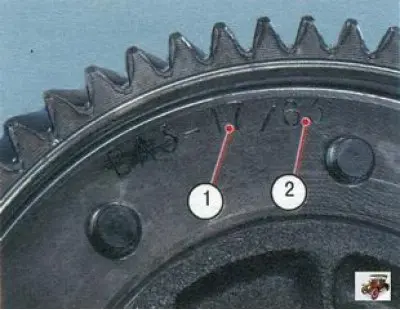

8. Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашиваний и значительной выработки зубьев замените ведомую шестерню. На автомобиль могут быть установлены шестерни главной передачи с различным передаточным отношением. На ведомой шестерне выбито количество зубьев ведущей 1 и ведомой 2 шестерен.
Внимание! На заводе-изготовителе автомобиля, шестерни главной передачи подбирают попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените и ведущую шестерню (они продаются в автомагазинах парой). Для проверки подсчитайте количество зубьев ведущей шестерни.
9. Осмотрите посадочные места подшипников на корпусе дифференциала. При значительной выработке этих мест замените корпус дифференциала. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждения сепараторов подшипники необходимо заменить.

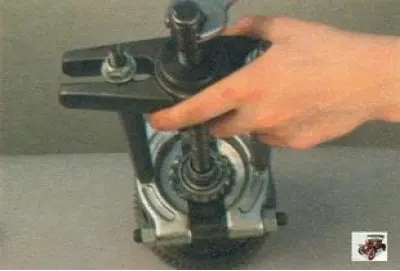

10. Для замены подшипников спрессуйте их с дифференциала с помощью съемника. При этом подшипники разрушаются. Затем...

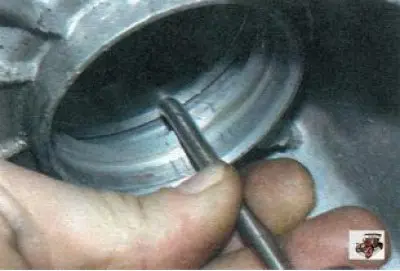

11. ...выпрессуйте наружные кольца из картеров коробки передач и сцепления специальным съемником. Если съемника нет, выпрессуйте сначала сальники полуосей. Учтите, что при этом сальники полуосей повреждаются и их надо заменить (см. «Замена сальников коробки передач»). С наружной стороны картеров коробки передач выпрессуйте бородком кольца подшипников.

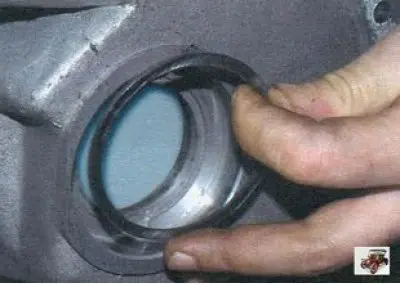

12. Обратите внимание на то, что под кольцом, установленным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо заново подобрать (см. «Подбор регулировочного кольца подшипников дифференциала»).

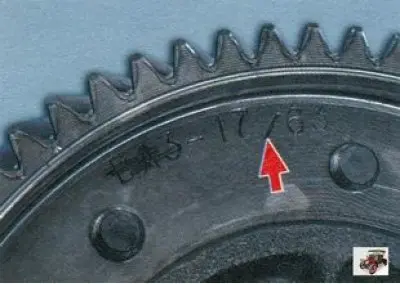

13. Соберите дифференциал в порядке, обратном снятию, предварительно смазав все детали трансмиссионным маслом. Ведомая шестерня должна быть установлена маркировкой зубьев наружу.
