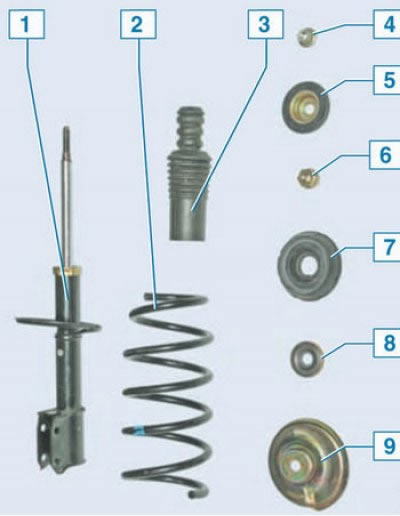

Амортизаторная стойка передняя: 1 - телескопическая стойка; 2 - пружина; 3 - буфер хода сжатия с защитным чехлом; 4 - гайка крепления стойки к кузову; 5 - опорная шайба; 6 - гайка крепления верхней опоры; 7 - верхняя опора стойки; 8 - подшипник верхней опоры; 9 - верхняя чашка пружины
Снятие
Выводим поворотный кулак из проушины кронштейна стойки.
Удерживая стойку от падения, оконча тельно отворачиваем гайку ее верхнего крепления.

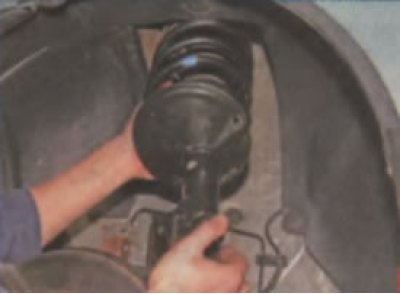

Снимаем амортизаторную стойку.

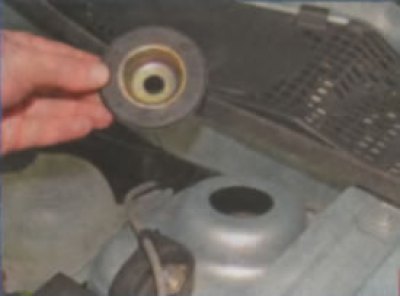

Снимаем резинометаллическую опорную шайбу верхнего крепления амортизаторной стойки.
Для разборки стойки устанавливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре витка пружины.
Равномерно вращая винты стяжек, сжимаем пружину.
При работе со сжатой пружиной следует соблюдать осторожность.

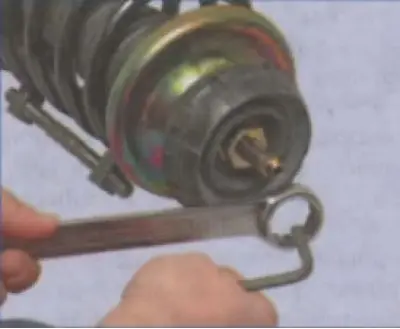

После того как пружина перестанет давить на опорные чашки...

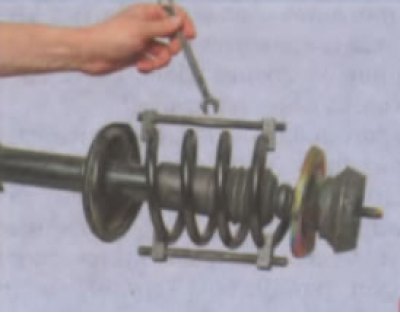

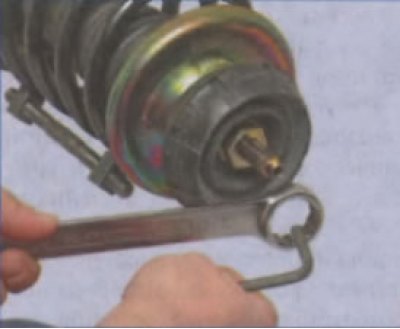

...накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6».
Снимаем опору стойки...

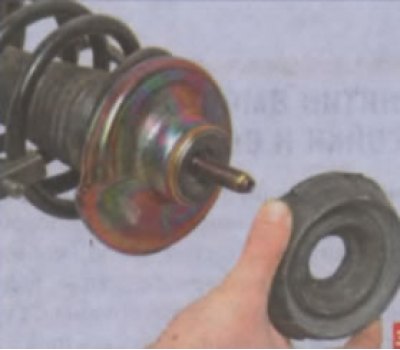

...подшипник верхней опоры...

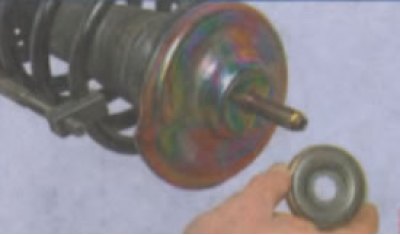

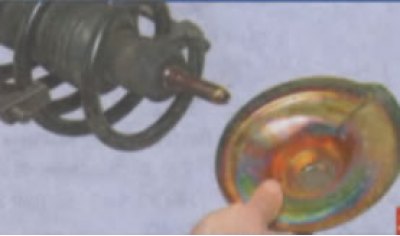

...и верхнюю чашку пружины.
Снимаем пружину со стяжками.

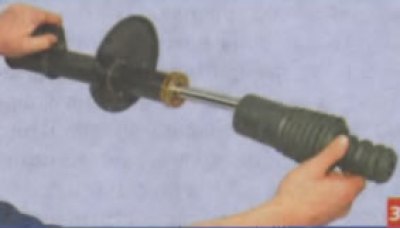

...буфер хода сжатия с защитным чехлом.
Собираем и устанавливаем стойку в обратной последовательности. Пружину устанавливаем так...

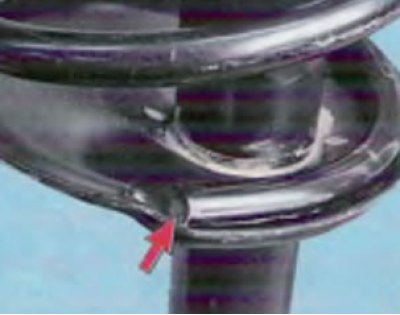

...чтобы ее нижний виток упирался в выступ нижней чашки пружины...

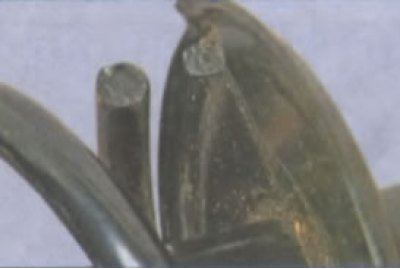

...а верхний виток упирался в подштамповку верхней чашки пружины.
Гайку крепления верхней опоры стойки и гайки болтов крепления стойки к поворотному кулаку затягиваем предписанными моментами. Гайку крепления стойки к кузову окончательно затягиваем предписанным моментом в положении «автомобиль на колесах»
Моменты затяжки (Н·м)
Гайка верхнего крепления амортизаторной стойки к кузову - 44
Гайка крепления верхней опоры амортизаторной стойки - 62
Гайка болта крепления амортизаторной стойки к поворотному кулаку - 105
О ремонте современных амортизаторов
Амортизатор, или амортизаторная стойка, особенно сложным изделием раньше не являлся, но теперь времена изменились, а вездесущий маркетинг пытается ограничить возможность ремонта любого узла автомобиля. Однако на фоне существенно выросшей стоимости демпферов актуальность их ремонта снова значительно возросла.
Экономический кризис в России и тут успел отметиться, однако не надо думать, что восстановлением узлов и агрегатов занимаются только у нас, эта практика широко распространена во всем мире. Ладно ТНВД или генератор, но неужели восстанавливают и амортизаторы? Возможно, сие кому-то покажется удивительным, но это действительно так, более того, например, в оригинальной программе VAG восстановленные узлы и детали обозначаются буковкой «X» на конце, факт общеизвестный, т.е. клиент, желающий сэкономить, может заказать восстановленные демпферы прямо по официальным каналам. Это, конечно, не наш путь, но возможность такая есть.
[Материал заимствован с веб-сайта LADAMAN]
Однако стоит начать с самого начала, а именно с возникшей проблемы, а уже потом обрисовывать возможности ее решения. Автопроизводители зачастую говорят одно, поставщики на конвейер другое, но все сходятся в одном - амортизатор, как и любое механическое устройство, имеет свой срок службы. Если говорить о классических схемах без новомодных электронных наворотов, живет демпфер не более 80 000-100 000 км, это предел. Вполне возможно, даже после данного пробега амортизатор останется работоспособен, но лишь частично. В этом «частично» и кроется главная неприятность - у подобных стоек уровень демпфирования может снизиться на 50% и более, а это безопасность управления в пограничных режимах - оно вам надо? Не стоит воспринимать вышесказанное и как руководство к действию: «Ага, у меня амортизаторы прошли всего 40 тысяч, значит, с ними все нормально». Вовсе не факт - все зависит от того, где, как, в каком темпе и с какой загрузкой ездить. Прикончить подвеску современного автомобиля полностью можно и за тысячу километров, особенно на соответствующих направлениях, - дурацкое дело нехитрое, так что работоспособность демпфирующих элементов необходимо выяснять другими способами.
Самое забавное, что их не так уж и много. Лучший диагностический прибор - это мастер-диагност с 10-летним и выше стажем работы, не участвующий в фирменных маркетинговых программах. То, что амортизаторы вышли или скоро полностью выйдут из строя, определить можно и самому - по поведению машины, ну и, конечно, единственным общепринятым в массах методом: качнуть сначала переднюю, потом заднюю часть автомобиля. Если машина качнулась более одного раза - замена однозначно. Это понятно, но и тут кроется масса нюансов, так что нужен достаточный опыт или диагностический стенд. Лучше, конечно, опыт, поскольку универсальный стенд будет диагностировать не демпферы отдельно, а подвеску в целом, так что и это не выход. Естественно, существуют и специализированные стенды с тензодатчиками, созданные именно для проверки эффективности демпфирования, но вот беда - дабы испытать амортизаторы, их придется снять с автомобиля. Ладно задние, хотя и это в последнее время стало непросто из-за повсеместного применения многорычажек, с передними дело еще хуже, особенно в случае с типом McPherson, а после установки оных на место придется делать еще и сход-развал, так что стоимость разборки-сборки-установки с сопутствующими работами вполне может сравниться со стоимостью новых обычных амортизаторов.
Но это в случае олдскульной классики - газо- или газомасляных демпферов без электронного управления. Когда на машине стоит электронно управляемая конструкция, ситуация меняется, поскольку один амортизатор в зависимости от бренда может стоить и тысячу евро, и две, так что тут в полный рост встает вопрос уже другого порядка - как отремонтировать автомобиль, не обнулив при этом семейный бюджет? На премиальной технике не принято долго ездить - обычно сие продолжается до того момента, как в прайс-листах дилеров не появляется новое поколение данной модели. После этого, как правило, автомобиль уходит на вторичный рынок со своими начинающими вылезать болячками, а их владельцами становятся отнюдь не акционеры «Газпрома» или народные депутаты. Поэтому ремонт амортизаторов в последнее время вышел на новый уровень - известные в своем деле компании даже заявляют, что срок службы восстановленных демпферов сопоставим со сроком службы новых. Так ли это? Сразу возникает еще один вопрос: а может, стоит приобрести отремонтированную запчасть из Европы? Там и дороги хорошие, и работники добросовестные. Статистика, накопившаяся за последние годы, отвечает, в общем-то, на все вопросы. Восстановленные амортизаторы из Европы имеют свои особенности, надо заметить, не самые привлекательные, к тому же не надо думать, что «там» делают хорошо, а у нас плохо, все зависит от конкретного работника или политики фирмы. Доводилось встречать оригинальные восстановленные демпферы, заказанные через официалов, не самого лучшего качества, причем определялось сие даже на глаз. Бич амортизаторов, походивших по хорошим дорогам, - весьма долгий срок службы и незначительные ходы штока. В результате хромированный шток все время трется о сальник и направляющие втулки одним и тем же местом, а абразив есть везде. При ремонте шток не меняется - нет смысла, максимум, что с ним могут сделать, - слегка отполировать, так что, увидев восстановленный амортизатор с потертым пояском, с большой долей вероятности можно предположить, что он именно из Европы. А демпфер с потертым штоком долго ходить не будет - микронеровности довольно быстро выведут из строя сальник и далее со всеми вытекающими.
Когда-то, в старые добрые времена, конструктор-разработчик любого узла в процессе работы думал еще и о том, как в случае чего отремонтировать вышедший из строя механизм с минимальными затратами сил и средств. Вспомните копеечные втулки, жиклеры, сальники, подшипники и т.п., продающиеся как отдельно, так и ремкомплектами. Ныне у инженера-конструктора задача прямо противоположная - сделать так, чтобы ремонт был невозможен или максимально затруднен и чрезвычайно дорог. Если ранее при выходе, например, передней амортизаторной стойки McPherson из строя можно было поступить совсем просто - снять стойку, открутить се верхнюю гайку, вынуть все внутренности, вылить масло, вставить в освободившийся цилиндр новый картридж и закрутить гайку обратно, то теперь все изменилось. С точки зрения логики старый подход понятнее - ну правда, зачем менять здоровенную стойку целиком, когда можно ограничиться картриджем - дешевле и проще.
Однако дешевле, проще и логичнее не значит выгоднее, поэтому теперь все амортизаторы неразборные - заваренные или завальцованные, и это общая тенденция. Картриджи еще пока кое-кем выпускаются, однако для классических стоек дешевле получается купить целиком новую деталь, нежели резать старую, варить проставку и нарезать резьбу. Но в случае сложных конструкций с электронным управлением ремонт пока выходит все равно дешевле, причем в несколько раз, так что еще существует ряд компаний, занимающихся восстановлением амортизаторов.
Амортизаторы, походившие по российским дорогам, обычно выходят из строя из-за разбитых направляющих, порванных пыльников и износившихся сальников. Зачастую в электронно управляемые клапаны и соленоиды попадает грязь, отчего те подклинивают и перестают нормально работать. Из-за ударных нагрузок страдают уплотнения рабочего поршня, соответственно, в большинстве случаев ремонт вполне может дать нужный результат. Главное - чтобы не было повреждений хромированного штока, иначе вся эта затея станет экономически нецелесообразной. А грязь? Что грязь, любые компоненты демпфера несложно извлечь, промыть и почистить. У ремонтников всегда есть ремкомплекты и необходимое оборудование для разборки-сборки изначально неремонтопригодной конструкции. Сначала срезается верхняя часть амортизатора с сальником, затем извлекается шток с поршнем. При любом результате дефектовки все уплотнительные элементы конструкции меняются на новые, а затем мастер проверяет управляющие устройства на работоспособность, а цилиндр и шток на задиры и износ. А сами клапаны - самая надежная часть управляемого амортизатора, поэтому дело обычно ограничивается промывкой.
Процесс сборки, в принципе, несложен, однако приходится применять сварочные работы - наварку толстостенной втулки на место отрезанной верхней части и нарезку внутренней резьбы для установки резьбовой пробки с сальником. В зависимости от газового подпора, для создания необходимого давления в системе используются либо переходники, либо врезные штуцеры. После заполнения маслом и газом восстановленный амортизатор проверяется на стенде по всем параметрам, теперь это сделать несложно, так как он уже снят. Обычно после ремонта уважающие себя фирмы дают годовую гарантию на восстановленное изделие. С одной стороны, это немного, а с другой, именно подвеска в первую очередь страдает от неадекватных пользователей - приходилось сталкиваться с клиентами, способными убить даже демпферы премиум-сегмента за какой-то месяц, потребительский экстремизм - уже вполне сформировавшееся понятие. Так что с этой стороны срок гарантии вполне приемлемый. К тому же в пользу ремонта говорит и то, что вторично восстановить стойку будет значительно проще и, что немаловажно, дешевле.
Покупая продвинутую современную технику, стоит помнить один знаковый момент. Она будет дорогой не только в момент покупки, но и в процессе эксплуатации, именно так работает современный маркетинг, а подвеска современного автомобиля на наших дорогах находится в основной зоне риска.
