Ugradite glavu cilindra na pričvršćivač (uređaj 67.7823-9567 za dekompresiju ventila i dehidraciju).
Podmažite stabljike ventila motornim uljem, ugradite i pritisnite čepove za skretanje ulja dok se trn ne zaustavi na površini ležaja glave cilindra (trn 67.7853-9732 za utiskivanje čepa za skretanje ulja, motorno ulje prema Dodatku A važećih "Normativnih vrijednosti potrošnje glavnih i pomoćnih materijala za održavanje i popravak vozila LADA").
Ugradite podloške opruge u glavu cilindra.
Ugradite opruge ventila i držače opruga.
Stisnite opruge jednog reda ventila i ugradite krekere (pincete).
Ponovite operacije za drugi red ventila.
Podmažite vanjske površine podizača ventila motornim uljem i ugradite podizače u glavu cilindra prema oznakama (motorno ulje prema Dodatku A važećih "Normacija potrošnje glavnih i pomoćnih materijala za održavanje i popravak vozila LADA").
Uvrnite nove vijke za montažu ispušnog kolektora u glavu cilindra s kratkim dijelom u tijelo glave (vozač klinaca).
Skinite glavu cilindra s pričvrsnog uređaja.
Utisnite dvije čahure za centriranje glave cilindra u blok cilindra. Izbočina čahure iznad spojne ravnine bloka cilindra iznosi 6...8 mm (čekić, mjerač dubine tip ŠG 250).
Nanesite dvije točke brtvila na površinu bloka cilindra na strani pogona razvodnog mehanizma, kao što je prikazano na slici 50 (brtvilo TV 1217 L, potrošnja - 1 g).

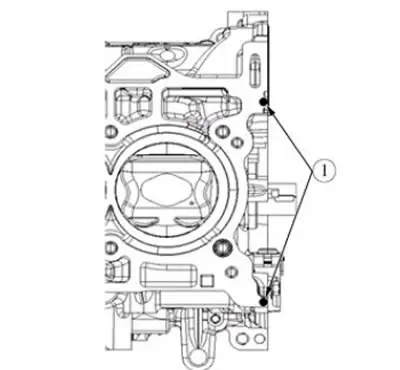

Slika 50 - Nanošenje brtvila na površinu bloka cilindra: 1 - mjesta nanošenja brtvila

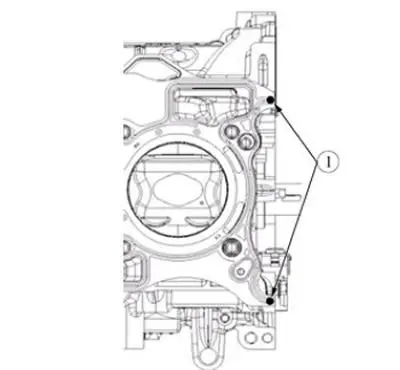

Slika 51 - Nanošenje brtvila na brtvu glave cilindra: 1 - mjesta nanošenja brtvila
Ugradite novu brtvu glave cilindra na blok cilindra i nanesite dvije točke brtvila na brtvu na strani pogona razvodnog mehanizma, kao što je prikazano na slici 51 (silikonsko brtvilo TV 1217 L, potrošnja - 1 g).
Uvrnite vijak za montažu remenice radilice u radilicu i postavite klipove u srednji hod (zamjenjiva glava 19, račva).
Ugradite glavu cilindra, podloške vijaka za pričvršćivanje glave cilindra i nove vijke za pričvršćivanje na blok cilindra. Zategnite i pričvrstite vijke glave cilindra.
Zategnite vijke za pričvršćivanje glave cilindra redoslijedom prikazanim na slici 52 sljedećim redoslijedom: (zamjenjiva glava 11, račva, produžetak, moment ključ, glava za mjerenje kuta):
- zategnite vijke momentom pritezanja od 35,0...44,0 N·m (3,5...4,4 kgf·m);
- zategnite vijke pod kutom od 60°...65°.
- odvrnite sve vijke;
- zategnite vijke momentom pritezanja od 35,0...44,0 N·m (3,5...4,4 kgf·m);
- zategnite vijke pod kutom od 75°...80°.

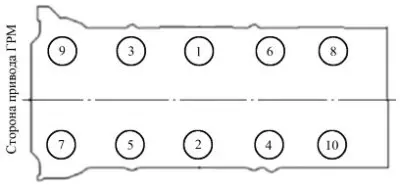

Slika 52 - Redoslijed zatezanja vijaka glave cilindra
Ugradite nove brtvene prstenove na pumpu za ulje.
Ugradite sklop uljne pumpe s prstenovima na motor i pričvrstite ga s tri vijka. Moment zatezanja vijaka za montažu pumpe za ulje - 21...29 Nm (2,1...2,9 kgf·m) (zamjenska glava 10, račva, produžetak, moment ključ).
Ugradite vodenu pumpu s novom brtvom na motor i zategnite četiri pričvrsna vijka. Moment zatezanja vijaka za montažu vodene pumpe - 21...29 Nm (2,1...2,9 kgf·m) (zamjenska glava 10, račva, produžetak, moment ključ).
Ugradite pogonsku remenicu na vodenu pumpu, zategnite tri vijka za montažu remenice vodene pumpe, držeći remenicu odvijačem. Moment zatezanja vijaka za montažu remenice vodene pumpe - 7,0...7,5 Nm (0,70...0,75 kgf·m) (ravni odvijač, zamjenjiva glava 10, račva, moment ključ).
Podmažite radni rub stražnjeg uljnog brtvila radilice motornim uljem i ugradite uljno brtvilo na prirubnicu radilice (motorno ulje prema Dodatku A važećih "Normacija potrošnje glavnih i pomoćnih materijala za održavanje i popravak vozila LADA").
Ugradite vodilicu 1, sl. 53, alata za ugradnju stražnjeg uljnog brtvila na radilicu, poravnavajući otvor u čahuri s klinom 2 (uređaj 77 11 381 919).
Pričvrstite čahuru na radilicu pomoću dva vijka za pričvršćivanje zamašnjaka 3 (zamjenjiva glava TORX E20, račva).
Ugradite poklopac 1, slika 54, pričvrsne elemente, podlošku 2 i maticu 3 na vodilicu.
Nanesite otopinu sapuna na površinu za dosjed brtve i pritisnite brtvu u blok cilindra, okrećući maticu dok poklopac 1 ne dodirne blok cilindra (zamjenska glava 17, račva).

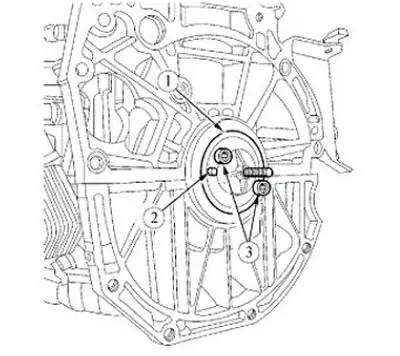

Slika 53 - Ugradnja vodilice alata za ugradnju stražnjeg uljnog brtvila radilice: 1 - vodilica: 2 - klin radilice; 3 - vijak za montažu zamašnjaka

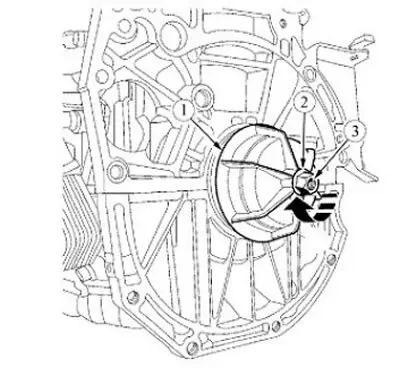

Slika 54 - Poklopac uređaja za ugradnju stražnjeg brtvila radilice: 2 - podloška: 3 - matica
Uklonite alat za ugradnju brtve s radilice.
Ugradite izlaznu cijev rashladne tekućine s novom brtvom na motor i pričvrstite je sa sedam vijaka. Moment zatezanja vijaka za montažu ogranka cijevi: 21...29 Nm (2,1...2,9 kgf·m) (zamjenjiva glava 10, račva, moment ključ).
Uvrnite izlaz senzora temperature rashladne tekućine u cijev. Moment zatezanja senzora temperature rashladne tekućine - 25...35 N·m (2,5...3,5 kgf·m) (okasti ključ 19, zamjenjivi umetak 19, moment ključ).
Ugradite zamašnjak na radilicu i zategnite nove vijke za pričvršćivanje zamašnjaka (zamjenjiva glava TORX E20, račva).

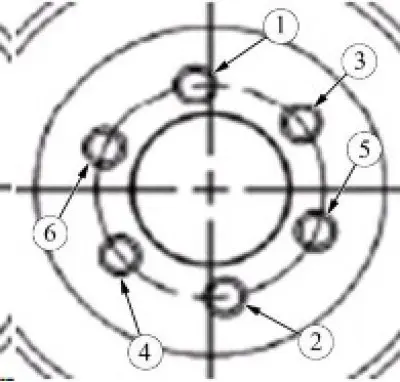

Slika 55 - Redoslijed zatezanja vijaka za montažu zamašnjaka
Ugradite blokadu zamašnjaka na motor i zategnite vijke za pričvršćivanje zamašnjaka redoslijedom prikazanim na slici 55. Moment zatezanja vijaka je 103...112 N·m (10,3...11,2 kgf·m) (blokada zamašnjaka 67.7820-9708 ili 00 00 143 100, zamjenjiva glava TORX E20, moment ključ).
Uklonite držač zamašnjaka.
Uvrnite novi filter ulja regulatora faze s podloškom u glavu cilindra. Moment zatezanja filtera - 36,0...43,0 Nm (3,6...4,3 kgf·m) (zamjenjiva glava 8 za unutarnji šesterokut, račva i produžetak, moment ključ).
Podmažite brtveni prsten elektromagnetskog ventila faznog regulatora motornim uljem, ugradite ventil u glavu cilindra i pričvrstite ga vijkom. Moment zatezanja vijka za pričvršćivanje ventila - 8,0...12,0 N·m (0,8...1,2 kgf·m) (motorno ulje prema Dodatku A važećih "Normi potrošnje glavnih i pomoćnih materijala za održavanje i popravak vozila LADA", zamjenjiva glava 8, čegrtaljka i produžetak, moment ključ).
Ugradite termostatski ventil u blok cilindra, s oznakom na ventilu okrenutom prema van i smještenom na vrhu duž vertikalne osi.
Ugradite poklopac termostata i pričvrstite ga s dva vijka. Moment zatezanja vijaka za pričvršćivanje poklopca termostata: 16...17 Nm (1,6...1,7 kgf·m) (zamjenjiva glava 12, račva i produžetak, moment ključ).
Ugradite pričvrsnu kopču cijevi indikatora razine ulja.
Podmažite brtveni prsten cijevi indikatora razine ulja i ugradite cijev u blok cilindra (motorno ulje prema Dodatku A važećih "Normacija potrošnje glavnih i pomoćnih materijala za održavanje i popravak vozila LADA").
Pričvrstite cijev na poklopac termostata.
Ugradite pokazivač razine ulja.
Podmažite brtveni prsten uljnog filtera, zategnite uljni filter dok brtveni prsten ne dodirne blok cilindra i ručno zategnite filter za % okreta (motorno ulje prema Dodatku A važećih "Normi potrošnje glavnih i pomoćnih materijala za održavanje i popravak vozila LADA").
Nanesite brtvilo na navojni dio senzora tlaka ulja i uvrnite senzor u blok cilindra. Moment zatezanja senzora: 12...17 Nm (1,2...1,7 kgf·m) (brtvilo TV 1211, okasti ključ 22, zamjenjivi umetak 22, moment ključ).
Ugradite senzor detonacije na blok cilindra i pričvrstite ga vijkom. U ovom slučaju, konektor senzora treba biti usmjeren prema zamašnjaku. Moment zatezanja vijka za montažu senzora - 20...25 Nm (2,0...2,5 kgf·m) (zamjenska glava 10, račva, produžetak, moment ključ).
Podmažite brtveni prsten senzora položaja radilice motornim uljem, ugradite senzor na motor i pričvrstite ga vijkom. Moment zatezanja vijka za montažu senzora položaja radilice - 6,0...8,0 N·m (0,6...0,8 kgf·m) (motorno ulje prema Dodatku A važećih "Normacija potrošnje glavnih i pomoćnih materijala za održavanje i popravak vozila LADA", zamjenjiva glava 12, čegrtaljka, produžetak, moment ključ).
Ugradite ključ i lančanik razvodnog mehanizma na radilicu (čekić).
Ugradite lančanik pumpe za ulje na osovinu pumpe za ulje, zavrnite i zategnite maticu za montažu lančanika. Moment zatezanja matice lančanika pumpe za ulje - 21...29 N·m (2,1...2,9 kgf·m) (okasti ključ 10, zamjenjiva glava TORX E8, račva, zamjenjivi umetak 10, moment ključ).
Ugradite novi pogonski lanac pumpe za ulje na zupčasti remen i lančanike pumpe za ulje.
Ugradite novi zatezač 1, slika 14, pogonskog lanca uljne pumpe na vodilicu i umetnite opružnu antenu 2 zatezača u otvor u bloku cilindra.
Podmažite ležajne površine bregastih vratila i ugradite bregasta vratila u glavu cilindra. Bregasta osovina s uljnim kanalima na prirubnici treba biti ugrađena na usisnoj strani (motorno ulje prema Dodatku A važećih "Normacija potrošnje glavnih i pomoćnih materijala za održavanje i popravak vozila LADA").
Podmažite rukavce bregastog vratila, ugradite poklopce bregastog vratila i vijke za pričvršćivanje poklopca usisa (motorno ulje prema Dodatku A važećih "Normacija potrošnje osnovnih i pomoćnih materijala za održavanje i popravak vozila LADA").
Zategnite i pritegnite vijke za pričvršćivanje poklopca redoslijedom prikazanim na slici 56. Zategnite vijke za pričvršćivanje poklopca ležaja bregastog vratila u dva koraka:
- zategnite vijke momentom od 5,0 Nm;
- zategnite vijke momentom pritezanja od 9,0...11,0 N·m.

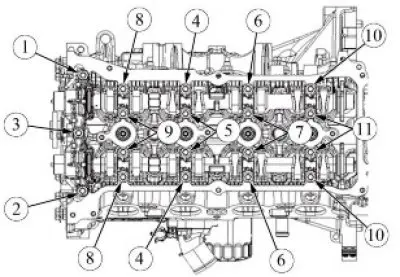

Slika 56 - Redoslijed zatezanja vijaka poklopca ležaja bregaste osovine
Okrenite bregaste osovine tako da klinovi budu u gornjem položaju (ključ 22).
Okrenite ključ radilice u gornji položaj.
Ugradite novi lanac razvoda na regulator faze tako da se oznaka 2, slika 12, regulatora faze nalazi u sredini narančaste karike 1 lanca.
Ugradite fazni regulator s lancem na usisnu bregastu osovinu i pričvrstite ga vijkom. Nemojte potpuno zategnuti vijak (ključ 22 mm, zamjenjiva glava 13 mm, račva i produžetak).
Pažnja! Prilikom ugradnje faznog regulatora obavezno poravnajte montažni otvor na glavčini faznog regulatora, koji se nalazi između dva uljna kanala, s montažnim klinom na bregastom vratilu.
Pažnja! Nakon ugradnje faznog regulatora iz rezervnih dijelova, uklonite transportni klin s njega.
Postavite lanac na lančanik bregastog vratila tako da se oznaka 2, slika 12, na lančaniku nalazi u sredini narančaste karike 1 lanca.
Ugradite lančanik na ispušnu bregastu osovinu, poravnavajući otvor za montažu s klinom i pričvrstite vijkom. Nemojte potpuno zategnuti vijak (ključ 22 mm, zamjenjiva glava 13 mm, račva i produžetak).
Ugradite lanac razvodnog mehanizma na lančanik radilice tako da se oznaka 2, slika 12, nalazi u sredini žute karike 2 lanca.
Ugradite blokadu zamašnjaka na motor i blokirajte zamašnjak.
Ugradite novu vodilicu lanca na motor i pričvrstite je s dva vijka. Moment zatezanja vijaka za pričvršćivanje amortizera - 21...29 Nm (2,1...2,9 kgf·m) (zamjenjiva glava 10, račva, moment ključ).
Ugradite novu papučicu zatezača lanca na vodilicu u bloku cilindra.
Ugradite novi zatezač lanca na motor i pričvrstite ga s dva vijka. Moment zatezanja vijaka za pričvršćivanje zatezača lanca iznosi 8,0...12,0 N·m (0,8...1,2 kgf·m). Uklonite transportni klin iz kućišta zatezača (zamjenjiva glava 8, račva, moment ključ, kliješta).
Zategnite vijke za pričvršćivanje faznog regulatora i lančanika bregastog vratila. Moment zatezanja vijaka za montažu - 74...83 Nm (7,4...8,3 kgf·m) (zamjenjiva glava 13, račva i produžetak, moment ključ).
Uklonite blokadu zamašnjaka s motora.
Uvrnite vijak za pričvršćivanje remenice pomoćnog pogona u radilicu, okrenite radilicu za jedan okret u smjeru kazaljke na satu i provjerite podudaraju li se oznake na lancu s oznakama na lančanicima i na regulatoru faze. Ako se oznake ne podudaraju, ponovite postupak ugradnje lanca (zamjenjiva glava 19, račva).
Provjerite zazore u mehanizmu pogona ventila okretanjem radilice tako da je bregasta osovina bregaste osovine koja se provjerava usmjerena prema gore, kao što je prikazano na slici 57. Dopušteni zazor treba biti: za usisne ventile - 0,26-0,34 mm, za ispušne ventile - 0,29-0,37 mm. Ako zazor odstupa od navedene vrijednosti, uklonite bregaste osovine i zamijenite odgovarajuće podizače. Ovisno o debljini, podizači ventila isporučuju se u nekoliko klasa rezervnih dijelova. Klasifikacija potiskivača dana je u Tablici 9. Klasa potiskivača naznačena je na unutarnjoj površini potiskivača, Slika 58.
Nakon zamjene podizača ventila, ugradite bregaste osovine i mehanizam pogona razvoda prema gore navedenom postupku.

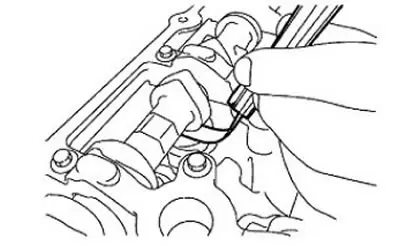

Slika 57 - Provjera zazora ventila

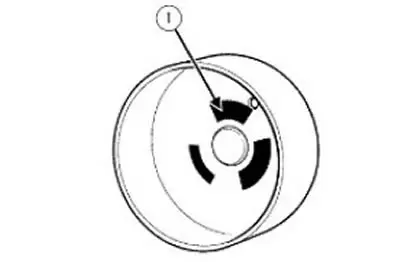

Slika 58 - Oznaka potiskivača: 1 - označavanje lokacije
Tablica 9 - Klasifikacija potiskivača
broj artikla. | Identifikacijski broj | Debljina, mm |
1 | 300 | 3,00 |
2 | 302 | 3,02 |
3 | 304 | 3,04 |
4 | 306 | 3,06 |
5 | 308 | 3,08 |
6 | 310 | 3,10 |
7 | 312 | 3,12 |
8 | 314 | 3,14 |
9 | 316 | 3,16 |
10 | 318 | 3,18 |
11 | 320 | 3,20 |
12 | 322 | 3,22 |
13 | 324 | 3,24 |
14 | 326 | 3,26 |
15 | 328 | 3,28 |
16 | 330 | 3,30 |
17 | 332 | 3,32 |
18 | 334 | 3,34 |
19 | 336 | 3,36 |
20 | 338 | 3,38 |
21 | 340 | 3,40 |
22 | 342 | 3,42 |
23 | 344 | 3,44 |
24 | 346 | 3,46 |
25 | 348 | 3,48 |
26 | 350 | 3,50 |
Nanesite dvije trake brtvila duž linije razdvajanja bloka cilindra na glavu cilindra i dvije trake brtvila duž linije razdvajanja bloka cilindra na ojačanje bloka cilindra na strani pogona razvodnog mehanizma (brtvilo TV 1217L, potrošnja 4 g).
Ugradite centrirajuće klinove poklopca razvodnog remena na motor. Izbočina klina iznad spojne površine iznosi 10±0,5 mm (čekić, mjerač dubine tip ŠG 250).
Nanesite brtvilo na površinu poklopca razvodnog mehanizma koji se spaja s blokom cilindra, kao što je prikazano na slici 59, koristeći valjak promjera 3,5 mm (brtvilo TV 1217L, potrošnja - 14 g).
Postavite poklopac i pričvrstite ga vijcima sljedećim redoslijedom (zamjenjive glave 8, 10, 13, račva, moment ključevi):
- prethodno zategnite vijke 3, 2, 8 i 7, slika 60. Moment zatezanja vijaka: 8,0 Nm (0,8 kgf·m);
- na kraju zategnite vijke 1, 2, 3, 4, 5, 6, 7, 8, 11, 12, 13, 14, 15, 9 i 10. Momenti zatezanja:
- vijak 1 - 5...8 N·m (0,5...0,8 kgf·m);
- vijci 2, 3, 4, 5, 6, 7, 8, 9 i 10 - 21...29 Nm (2,1...2,9 kgf·m);
- vijci 11, 12, 13, 14 i 15 - 47...63 Nm (4,7...6,3 kgf·m).
Ugradite novu prednju uljnu brtvu radilice na osovinicu (trn 77 11 381 918 za ugradnju prednjeg uljnog brtvila radilice).
Nanesite otopinu sapuna na površinu za dosjed brtve, postavite trn 1, slika 61, s brtvom na radilicu, zategnite vijak 2 za pričvršćivanje remenice pomoćnog pogona dok trn ne dodirne poklopac pogona zupčastog remena (zamjenjiva glava 19, račva).

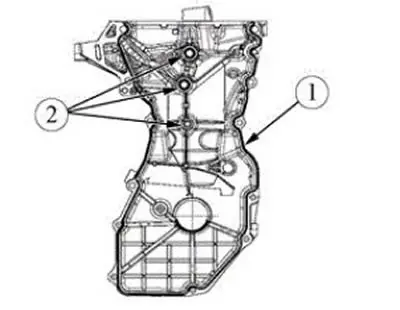

Slika 59 - Shema nanošenja brtvila na površinu poklopca razvodnog remena

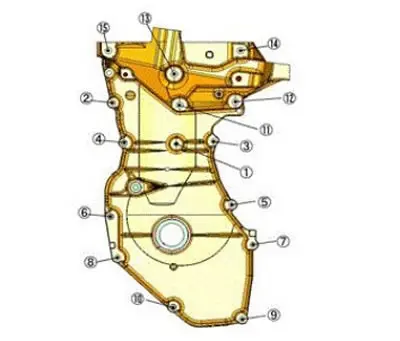

Slika 60 - Redoslijed zatezanja vijka poklopca razvodnog remena

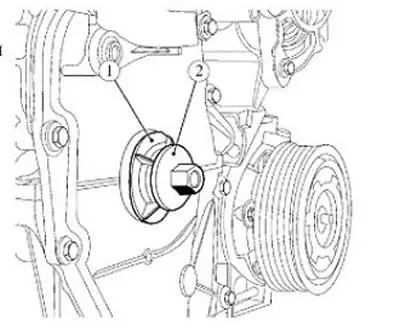

Slika 61 - Ugradnja prednjeg uljnog brtvila radilice: 1 - trn 77 11 381 918; 2 - vijak za pričvršćivanje remenice pomoćnog pogona
Otpustite vijak i uklonite trn.
Utisnite dva klina za centriranje poklopca glave cilindra u glavu cilindra. Izbočina klinova iznad spojne površine glave cilindra iznosi 7+1 mm (čekić, mjerač dubine tip ŠG 250).
Ugradite novu brtvu na poklopac glave cilindra.
Nanesite dvije trake brtvila duljine 20 mm na spoj glave cilindra i poklopca razvodnog mehanizma na vrhu (brtvilo TV 1217L, potrošnja - 3 g).
Ugradite poklopac glave cilindra s brtvom na glavu cilindra, vijke za pričvršćivanje poklopca i zategnite vijke redoslijedom prikazanim na slici 62. Moment zatezanja vijaka za pričvršćivanje poklopca glave cilindra je 8,0...12,0 N·m (0,8...1,2 kgf·m) (zamjenjiva glava 8, račva i produžetak, moment ključ).

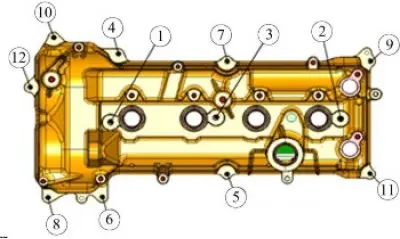

Slika 62 - Redoslijed zatezanja vijaka poklopca glave cilindra
Ugradite fazni senzor u poklopac glave cilindra i pričvrstite ga vijkom. Moment zatezanja vijka za montažu faznog senzora - 9,0...12,0 N·m (0,9...1,2 kgf·m) (zamjenska glava 10, račva, produžetak, moment ključ).
Zategnite svjećice. Moment zatezanja svjećice: 21,0...27,0 Nm (2,1...2,7 kgf·m) (14 ključ za svjećice, moment ključ).
Ugradite zavojnice paljenja i pričvrstite ih vijcima na poklopac glave cilindra. Moment zatezanja vijaka za pričvršćivanje zavojnice paljenja: 9,0...12,0 Nm (0,9...1,2 kgf·m) (zamjenska glava 10, račva, produžetak, moment ključ).
Ugradite sklop razvodnika goriva s injektorima na motor i pričvrstite ga s dva vijka. Moment pritezanja vijaka za montažu razvodnika goriva - 21,0...29,0 N·m (2,1...2,9 kgf·m) (zamjenska glava 10, račva, produžetak, moment ključ).
Spojite konektore ožičenja injektora na injektore.
Ugradite zaštitnu mrežicu razvodnika goriva i pričvrstite je s dva vijka na poklopac glave cilindra i dva vijka na razvodnik goriva. Moment zatezanja vijaka koji pričvršćuju zaslon na poklopac glave cilindra je 21,0...29,0 N·m (2,1...2,9 kgf·m), moment zatezanja vijaka koji pričvršćuju zaslon na razvodnik goriva je 10,0...13,0 N·m (1,0...1,3 kgf·m) (zamjenjive glave 8, 10, produžetak, račva, moment ključ).
Ugradite nosač kabelskog svežnja na motor i pričvrstite ga vijkom na poklopac glave cilindra. Moment zatezanja vijka za montažu nosača - 8,0...12,0 N·m (0,8...1,2 kgf·m) (zamjenjiva glava 8, račva, moment ključ).
Spojite konektore ožičenja na zavojnice paljenja i pričvrstite kabel na poklopac glave cilindra i nosač.
Ugradite usisni modul s novim brtvama na motor i pričvrstite ga vijcima na glavu cilindra i poklopac glave cilindra. Moment zatezanja vijaka za montažu usisnog modula - 7...15 Nm (0,7...1,5 kgf·m) (zamjenska glava 10, račva, produžetak, moment ključ).
Ugradite cijev za ventilaciju kućišta radilice i pričvrstite je stezaljkama (kliješta).
Ugradite crijeva grijanja kućišta leptira za gas i pričvrstite ih stezaljkama (kliješta).
Ugradite blokadu zamašnjaka na motor i blokirajte zamašnjak (blokada zamašnjaka 67.7820-9708 ili 00 00 143 100).
Podmažite površinu dosjeda remenice pomoćnog pogona ispod uljnog brtvila motornim uljem, postavite remenicu na radilicu i pričvrstite je novim vijkom. Moment zatezanja vijka za pričvršćivanje remenice iznosi 30,0...40,0 N·m (3,0...4,0) kgf·m. Nakon zatezanja, vijak zategnite pod kutom od 60°...66° (motorno ulje prema Dodatku A važećih "Normi potrošnje glavnih i pomoćnih materijala za održavanje i popravak vozila LADA", zamjenjiva glava 19, produžetak, čegrtaljka, moment ključ, glava za mjerenje kuta).
Uklonite držač zamašnjaka.
Ugradite nosač dodatne opreme na motor i pričvrstite ga s četiri vijka. Moment zatezanja vijaka za montažu nosača - 21,0...29,0 N·m (2,1...2,9 kgf·m) (zamjenska glava 10, račva, produžetak, moment ključ).
Ugradite donji toplinski štit na ispušni kolektor i pričvrstite ga vijcima.
Moment zatezanja vijaka za pričvršćivanje zaslona - 10,0...13,0 N·m (1,0...1,3 kgf·m) (zamjenjiva glava 10, račva i produžetak, moment ključ).
Ugradite novu brtvu ispušnog kolektora i kolektor na motor i pričvrstite ih maticama. Moment zatezanja matica za montažu ispušnog kolektora - 30,0...40,0 N·m (3,0...4,0 kgf·m) (zamjenska glava 10, račva, produžetak, moment ključ).
Uvrnite senzor kisika u ispušni kolektor. Moment zatezanja lambda sonde - 38...50 N·m (3,8...5,0 kgf·m) (okasti ključ 22, zamjenjivi umetak 22, moment ključ).
Ugradite gornji toplinski štit na ispušni kolektor i pričvrstite ga vijcima.
Moment zatezanja vijaka za pričvršćivanje zaslona - 10,0...13,0 N·m (1,0...1,3 kgf·m) (zamjenjiva glava 10, račva i produžetak, moment ključ).
Postavite generator na nosač pomoćne jedinice i pričvrstite ga s dva vijka. Moment zatezanja vijaka za montažu generatora - 21,0...29,0 N·m (2,1...2,9 kgf·m) (zamjenjiva glava 10, račva i produžetak, moment ključ).
Ugradite kompresor klima uređaja na nosač dodatne opreme i pričvrstite ga s tri vijka. Moment zatezanja vijaka za montažu kompresora - 21,0...29,0 N·m (2,1...2,9 kgf·m) (zamjenjiva glava 10, račva i produžetak, moment ključ).
Ugradite pomoćni pogonski remen na motor (67.7834-9703 alat za ugradnju elastičnog remena).
Stavite lijevak na grlo za punjenje ulja.
Napunite motor uljem u količini od 4,7 litara (motorno ulje prema Dodatku A važećih "Normacija potrošnje glavnih i pomoćnih materijala za održavanje i popravak vozila LADA").
Ugradite čep za punjenje ulja.
Predočite motor Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će kvalitetu sklopa motora u okviru obavljenog posla.
Dopušteno je postupno kontrolirati kvalitetu montaže, uključujući kontrolu momenta zatezanja navojnih spojeva i nanošenje brtvila na ravnine konektora motora, tijekom izvođenja radova.
