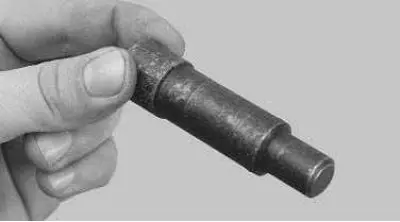

...trn za centriranje pogonjenog diska (može se napraviti od primarnog vratila mjenjača uklanjanjem zupčanika).
1. Skinite mjenjač (pogledajte "Uklanjanje i ugradnja mjenjača").

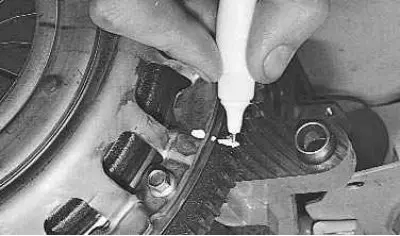

2. Ako ćete ugraditi staru tlačnu ploču, označite relativne položaje kućišta tlačne ploče i zamašnjaka na bilo koji način kako biste mogli ugraditi tlačnu ploču u isti položaj kao i prije uklanjanja (održavati ravnotežu).

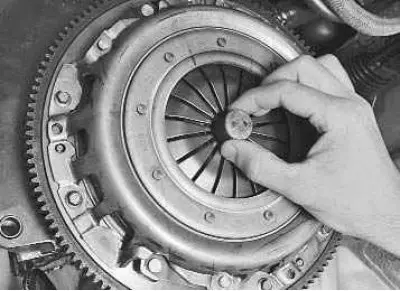

3. Ugradite trn u otvor tlačne ploče.
Napomena: Spojku možete ukloniti bez trna, ali držite pogonjeni disk: može ispasti iz kućišta spojke.

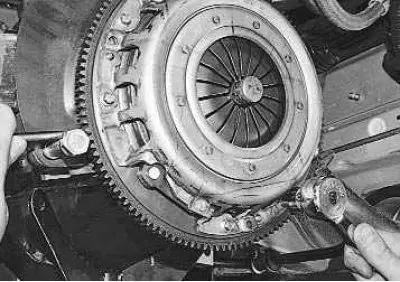

4. Dok držite zamašnjak odvijačem kako biste spriječili njegovo okretanje, odvrnite šest vijaka koji pričvršćuju kućište potisne ploče spojke na zamašnjak. Ravnomjerno otpustite vijke: jedan okret ključa svaki put, pomičući se od vijka do vijka prema promjeru.

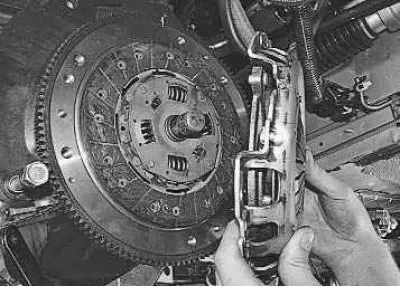

5. Uklonite sklop kućišta spojke s potisnom pločom.

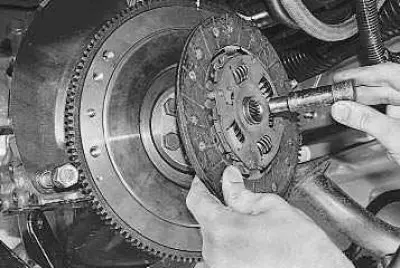

6. Uklonite pogonjeni disk zajedno s trnom.

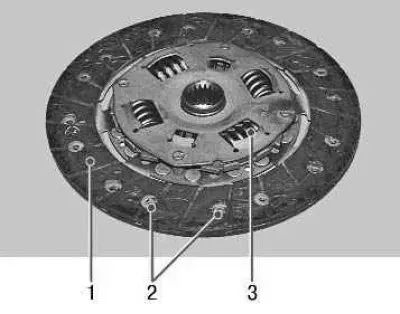

7. Pukotine na dijelovima pogonskog diska nisu dopuštene. Provjerite istrošenost tarnih obloga 1. Ako su glave zakovica 2 uvučene za manje od 0,2 mm, površina tarnih obloga je masna ili su zakovični spojevi labavi, pogonski disk treba zamijeniti. Provjerite pouzdanost pričvršćivanja opruga amortizera 3 u utorima glavčine pogonjenog diska; ako su opruge slomljene, disk se mora zamijeniti.
8. Provjerite izbočenje pogonjenog diska ako se tijekom vizualnog pregleda otkrije savijanje. Ako odstupanje prelazi 0,5 mm, zamijenite disk.
(Izvorni tekst dostupan je na web stranici: www.LadaMan.ru)

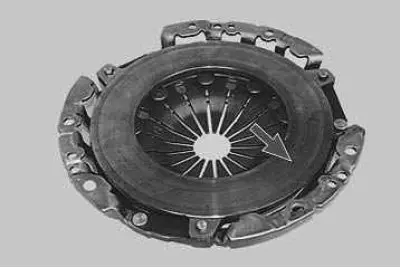

9. Pregledajte radne površine trenja zamašnjaka i tlačne ploče, obraćajući pozornost na odsutnost dubokih ogrebotina, udubljenja, neravnina, očitih znakova trošenja i pregrijavanja. Zamijenite neispravne komponente.

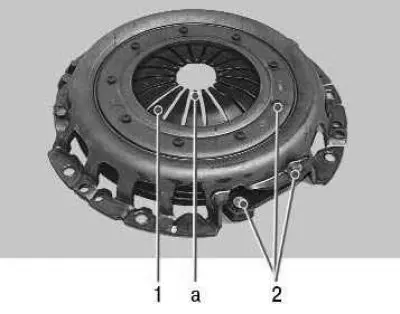

10. Vizualnim pregledom procijenite stanje tanjuraste opruge 1 tlačne ploče. Prisutnost pukotina na opruzi nije dopuštena. Kontaktne točke latica opruge s ležajem za otpuštanje spojke moraju biti u istoj ravnini i ne moraju imati očite znakove trošenja (trošenje ne smije prelaziti 0,8 mm). U suprotnom, zamijenite sklop tlačne ploče. Ako su zakovljeni spojevi dvaju dijelova kućišta i tlačne ploče labavi, zamijenite sklop tlačne ploče.

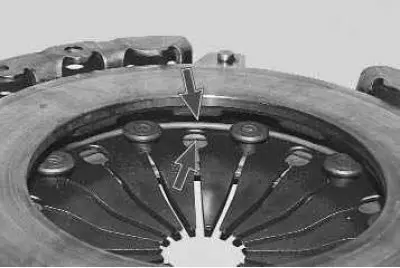

11. Vizualnim pregledom procijenite stanje potpornih prstenova tlačnih opruga. Prstenovi ne smiju imati pukotine ili znakove habanja. U suprotnom, zamijenite sklop tlačne ploče.
12. Prije ugradnje spojke provjerite lakoću kretanja pogonjenog diska duž utora ulaznog vratila mjenjača. Ako je potrebno, uklonite uzroke zaglavljivanja ili zamijenite neispravne dijelove.

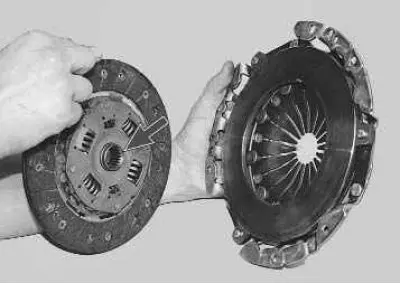

13. Imajte na umu da prilikom ugradnje pogonjenog diska u kućište tlačne ploče, izbočeniji dio glavčine treba biti usmjeren prema tlačnoj opruzi.

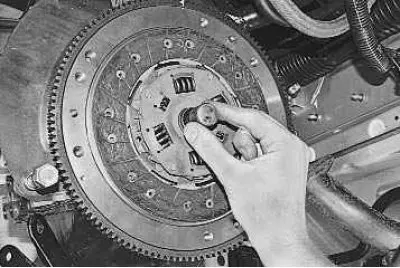

14. Prilikom ugradnje spojke, prvo ugradite pogonski disk pomoću probijača...

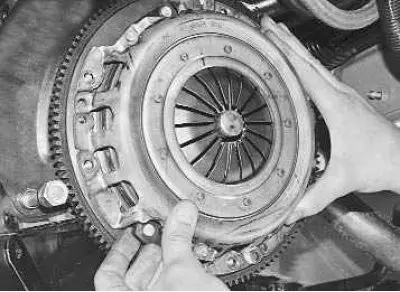

15. ...zatim postavite kućište tlačne ploče na tri centrirajuća klina i pričvrstite vijke za pričvršćivanje kućišta na zamašnjak.

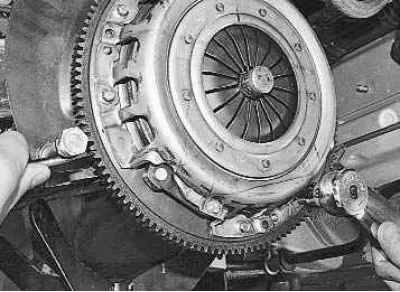

16. Dok odvijačem držite zamašnjak od okretanja, ravnomjerno zategnite vijke koji pričvršćuju spojku na zamašnjak: po jedan okret ključa, pomičući se od vijka do vijka prema promjeru. Moment zatezanja vijaka naveden je u Dodatku 1.
17. Uklonite trn i ugradite mjenjač.
18. Ugradite donji kraj sajle za otpuštanje spojke na mjenjač i vratite izvorno podešavanje sajle za otpuštanje spojke (pogledajte "Zamjena užeta pokretača isključivanja kvačila").
Napomena: Prije vraćanja izvornog podešavanja sajle, potrebno je vratiti mehanizam za kompenzaciju istrošenosti obloge pomoćnog diska spojke u izvorno stanje, jer kada se disk spojke potpuno istroši, klizač kompenzatora istrošenosti ostat će u krajnjem donjem položaju. Nakon ugradnje novog, neistrošenog pogonskog diska, duljina navojnog dijela donjeg kraja sajle možda neće biti dovoljna za vraćanje početnog položaja sajle.

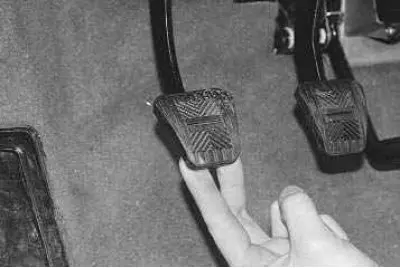

Napomena: Za vraćanje mehanizma za kompenzaciju istrošenosti u prvobitni položaj, postavite dimenziju L (pogledajte "Zamjena užeta pokretača isključivanja kvačila") između uzice i poluge vilice za otpuštanje spojke, pomaknite papučicu spojke do kraja - opruga mehanizma automatski će vratiti klizač u prvobitni položaj. Zatim ponovno provjerite veličinu L i po potrebi je prilagodite.
