Ako se pojave ovi kvarovi, prvo pokušajte podesiti aktuator leptira za gas ili zamijeniti sajlu (pogledajte "Provjera i podešavanje sajle gasa"). Ako ovo ne da pozitivan rezultat, zamijenite sklop leptira za gas.
Trebat će vam: nasadni ključ od 13 mm (glava), križni odvijač.

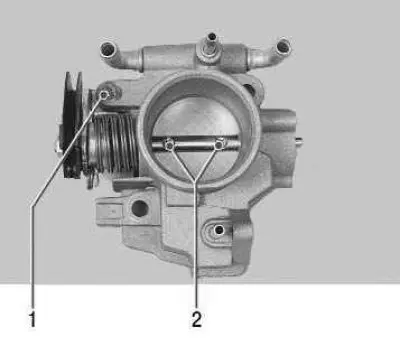

Pažnja! Zabranjeno je odvrtati vijke 2 koji pričvršćuju leptir za gas. Ako su zatim loše zategnuti i zaključani, otpušteni vijak može upasti u cilindar motora i uzrokovati njegov kvar. Položaj gasa je tvornički podešen, stoga se ne preporučuje diranje vijka za podešavanje gasa 1.
1. Ispustite tekućinu iz sustava hlađenja motora (pogledajte "Zamjena rashladne tekućine").
Napomena: Ako imate iskustva, možda nećete morati ispustiti rashladnu tekućinu. Kada se motor ohladi, ispustite višak tlaka u sustavu hlađenja motora odvrtanjem, a zatim zavrtanjem čepa ekspanzijske posude. Pripremite čepove odgovarajuće veličine koje ćete koristiti za brtvljenje crijeva odmah nakon što ih odvojite od sklopa leptira za gas. Gubitak rashladne tekućine ovom metodom bit će neznatan.
2. Odspojite žicu s negativnog pola akumulatora.
3. Otvorite poklopac motora i uklonite ukrasni poklopac motora (pogledajte "Uklanjanje i ponovno postavljanje dekorativne poklopca motora").

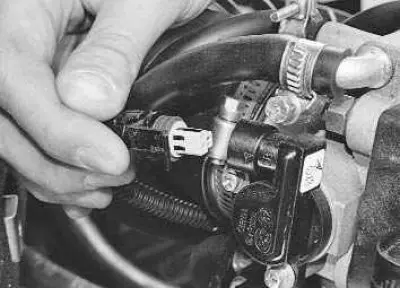

4. Nakon pritiskanja stezaljki, odvojite konektore kabelskog svežnja od senzora položaja leptira za gas…

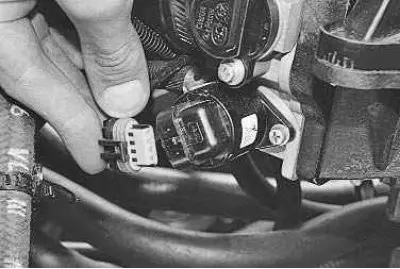

5. …i kontrola praznog hoda.

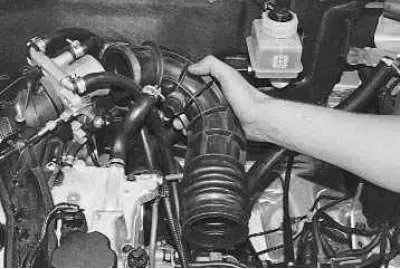

6. Odvojite crijevo za dovod zraka od sklopa leptira za gas (pogledajte "Čišćenje ventilacije kućišta radilice").

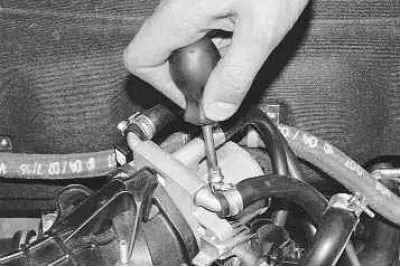

7. Otpustite stezaljku prvog crijeva grijanja kućišta leptira za gas…

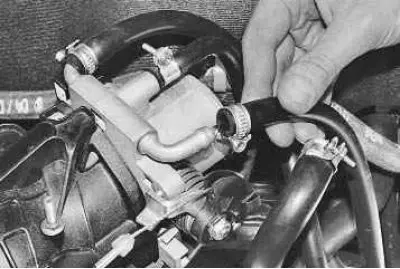

8. …i uklonite crijevo.

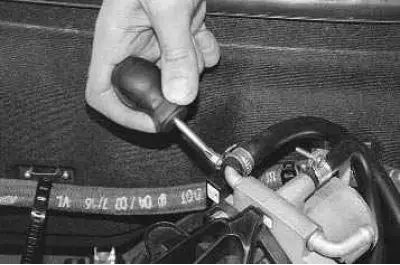

9. Otpustite stezaljku na drugom crijevu grijanja kućišta leptira za gas…

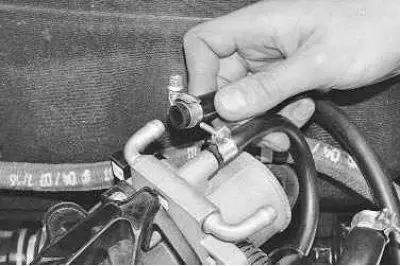

10. …i uklonite crijevo.

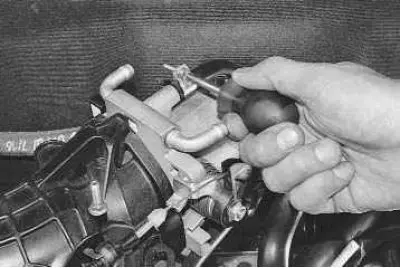

11. Otpustite stezaljku za montažu…

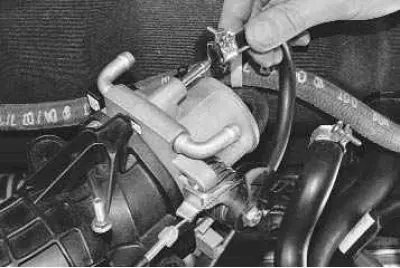

12. …i odvojite malu granu crijeva sustava ventilacije kućišta radilice od priključka sklopa leptira za gas.

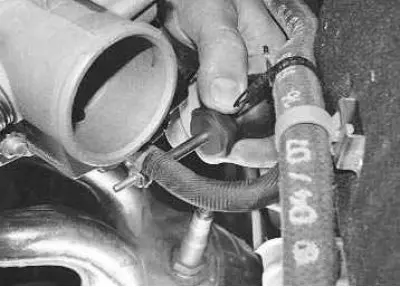

13. Otpustite stezaljku koja pričvršćuje crijevo za ispiranje adsorbera…

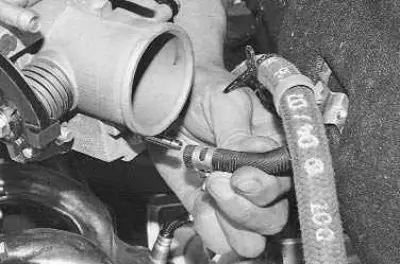

14. …i uklonite crijevo.
15. Odvojite kabel aktuatora leptira za gas od sektora sklopa leptira za gas (pogledajte "Provjera i podešavanje sajle gasa").

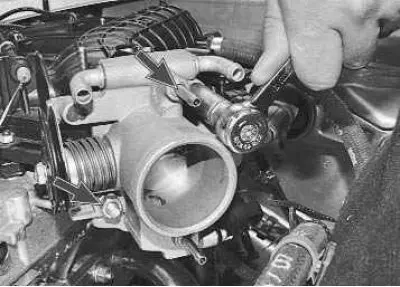

16. Odvrnite dvije matice koje pričvršćuju sklop leptira za gas…

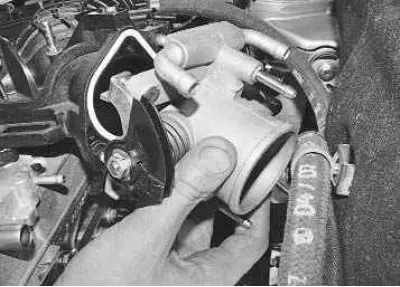

17. …i uklonite sklop leptira za gas s vijcima usisnog razvodnika.
18. Ako prilikom zamjene sklopa leptira za gas, ventil za regulaciju brzine u praznom hodu i senzor položaja leptira za gas nisu ugrađeni na novi sklop, prebacite ih sa starog sklopa.

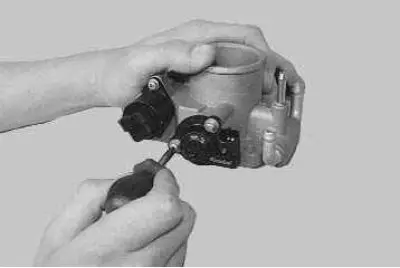

Da biste to učinili, odvrnite dva vijka koji ih pričvršćuju.

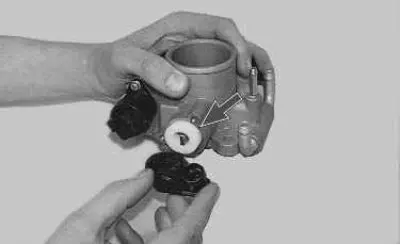

Napomena: Zamijenite oštećeni pjenasti prsten koji se nalazi ispod senzora položaja leptira za gas.
19. Očistite prljavi sklop leptira za gas tekućinom za čišćenje rasplinjača, nakon što ste s njega uklonili senzor i regulator. Također očistite prljavi regulator i senzor (zabranjeno je koristiti otapala za čišćenje).
20. Ugradite sklop leptira za gas i sve uklonjene dijelove obrnutim redoslijedom od uklanjanja.
21. Podesite aktuator gasa (pogledajte "Provjera i podešavanje sajle gasa").
