Trebat će vam: ključ od 10 mm i odvijač s ravnim vrhom.
Napomena: Prije uklanjanja komponenti sustava za odvod pare goriva, odspojite žicu s negativnog pola akumulatora.

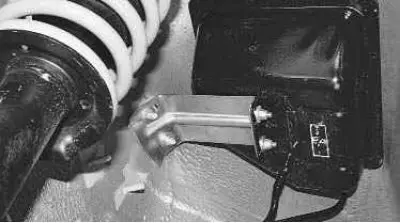

Separator para goriva ugrađen u nišu lijevog stražnjeg kotača.
1. Postavite vozilo na dizalicu ili inspekcijski otvor.
2. Skinite lijevi stražnji kotač (pogledajte "Zamjena kotača").

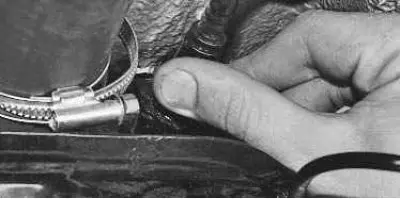

3. Za uklanjanje separatora stisnite bravu brzootpuštajućeg konektora…

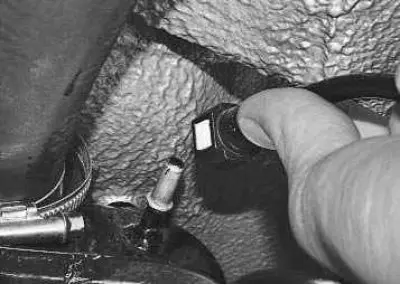

4. …i uklonite cijev za ispuštanje goriva s priključka spremnika goriva.

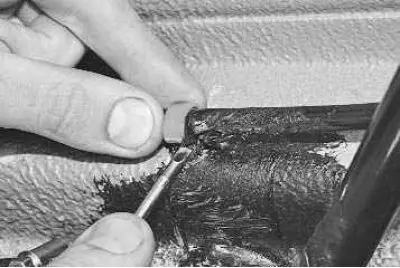

5. Odvijačem podignite držač cijevi za ispuštanje goriva…

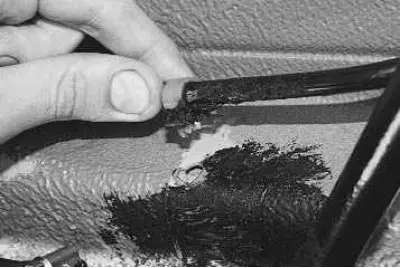

6. …i otpustite držač zajedno s cijevi.

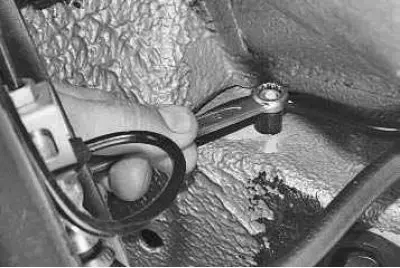

7. Odvrnite maticu koja pričvršćuje držač cijevi za izlaz pare od separatora do adsorbera.

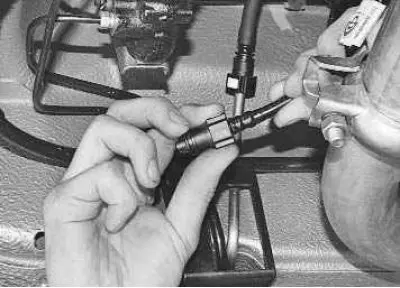

8. Odspojite parne cijevi stiskanjem sigurnosnog zatvarača konektora za brzo otpuštanje.

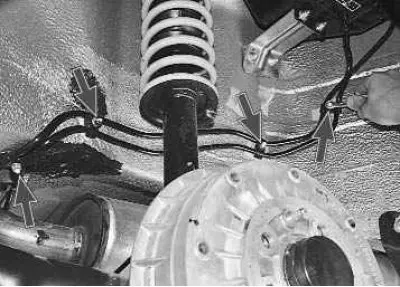

9. Odvrnite četiri matice koje pričvršćuju držače cijevi za izlaz pare i cijevi za odvod goriva.

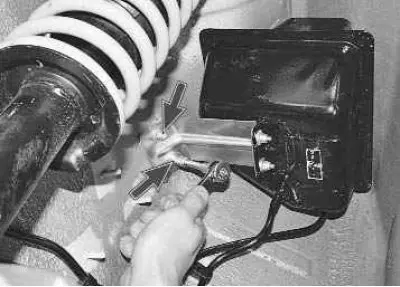

10. Odvrnite dvije matice koje pričvršćuju nosač separatora na tijelo…

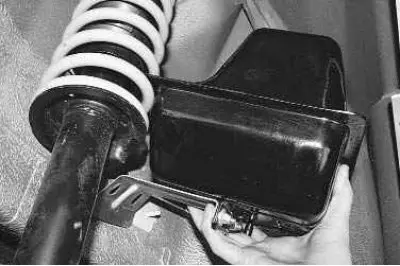

11. …i uklonite sklop separatora s nosačem, cijevima i gravitacijskim ventilom.

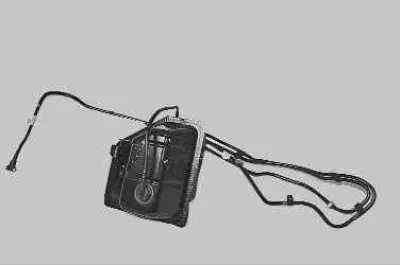

Napomena: Ovako izgleda sastavljeni separator. Kupite identičnu zamjenu s cijevima i gravitacijskim ventilom, jer se cijevi ne mogu ukloniti.
12. Ugradite separator para goriva obrnutim redoslijedom od uklanjanja.

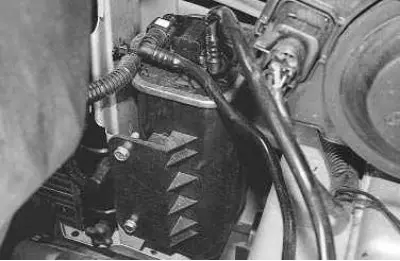

Adsorber sustav za povrat para goriva ugrađen je u motorni prostor na desnoj strani rešetke hladnjaka. Zbog specifičnog rasporeda vozila, pristup njegovom nosaču direktno na vozilu je prilično jednostavan.

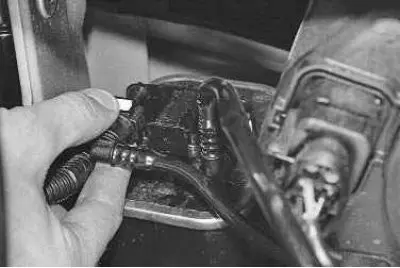

1. Za uklanjanje spremnika stisnite bravu brzootpuštajućeg konektora…

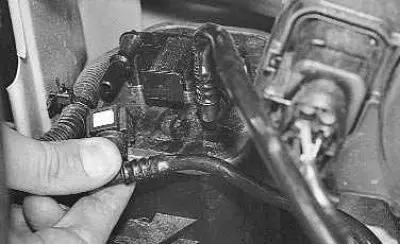

2. …i uklonite cijev za dovod pare goriva do ventila za ispuštanje. Slično tome, odvojite cijev za usis pare goriva od separatora.

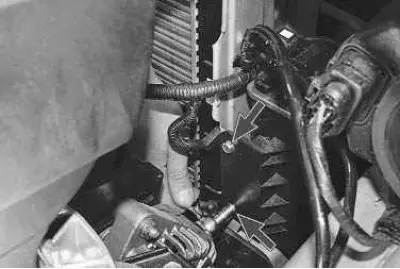

3. Odvrnite dva vijka koji pričvršćuju adsorber…

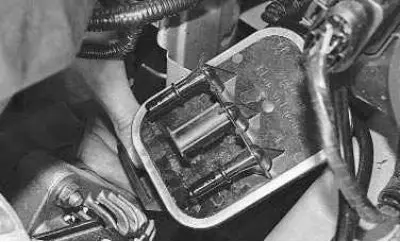

4. ...i uklonite adsorber.

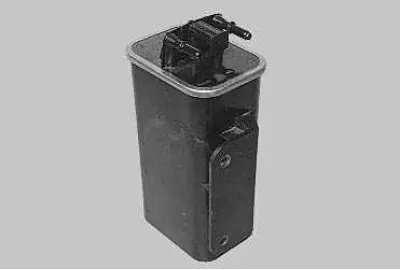

Napomena: Ovako izgleda adsorber. Kupite potpuno isti kao zamjenu.
5. Ugradite spremnik obrnutim redoslijedom od uklanjanja.

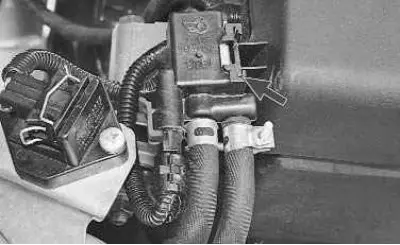

Ventil za pročišćavanje isparivača ugrađen u motorni prostor na ukrasni poklopac motora.

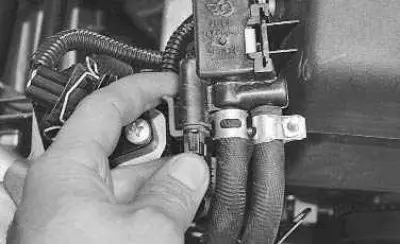

1. Za uklanjanje ventila pritisnite držač…

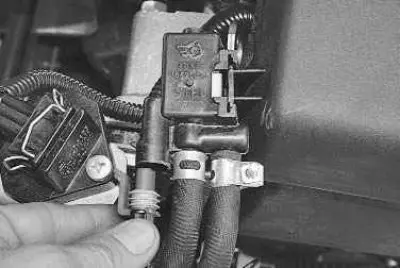

2. …i odvojite konektor ožičenja od ventila.
(Preuzeto s web stranice LadaMan.ru)

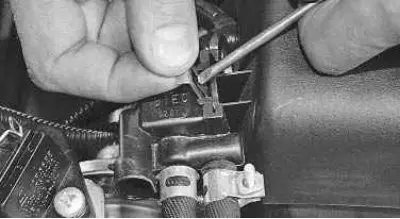

3. Pritisnite opružnu steznu bravu…

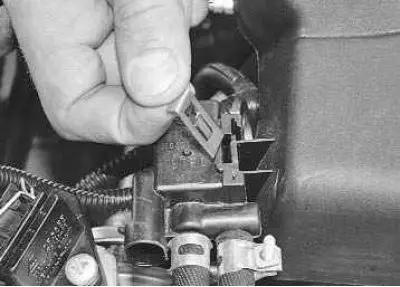

4. …uklonite stezaljku…

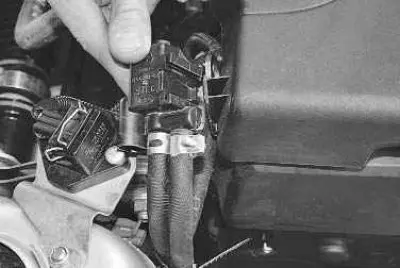

5. …i uklonite ventil s nosača.

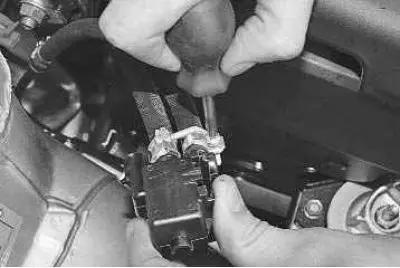

6. Otpustite stezaljku koja pričvršćuje crijevo za dovod pare goriva od adsorbera…

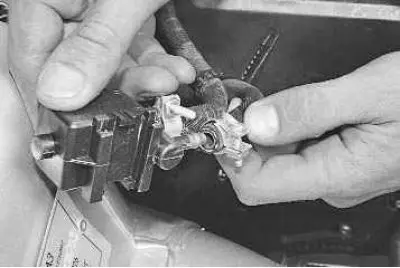

7. …i odvojite crijevo od priključka ventila za ispiranje.

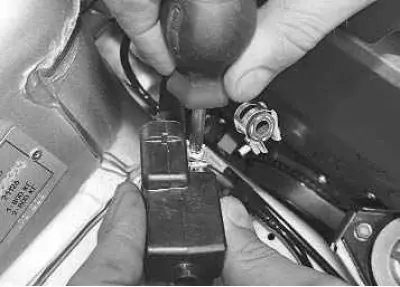

8. Otpustite stezaljku koja pričvršćuje crijevo za dovod pare goriva na sklop leptira za gas…

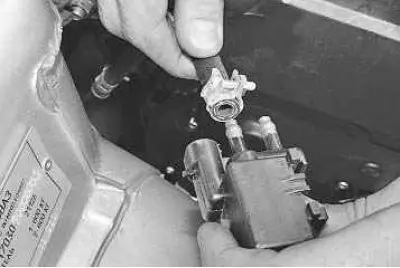

9. …i odvojite crijevo od priključka ventila.

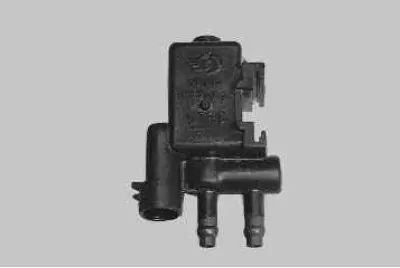

Napomena: Ovako izgleda ventil za ispuštanje pare. Kupite potpuno isti kao zamjenu.
10. Ugradite ventil za odzračivanje obrnutim redoslijedom od uklanjanja.
