Uklanjanje
Postavite vozilo na dvostupnu dizalicu (elektrohidraulična dizalica tipa P-3.2 G nosivosti 3,2 t), povucite ručnu kočnicu, isključite paljenje, podignite poklopac motora, odvojite priključak uzemljenja od akumulatora (ključ od 10 mm).
Za automobile s K7M motorom bez klima uređaja i servo upravljača
Skinite zaštitnu kapicu s matice 1, slika 4-1, i odvojite konektor 2 kabelskog svežnja od generatora 3, odvrnite maticu 1 (zamjenjiva glava 13, račva, produžetak, ravni odvijač).
Odspojite krajeve žica s B+ priključka generatora.

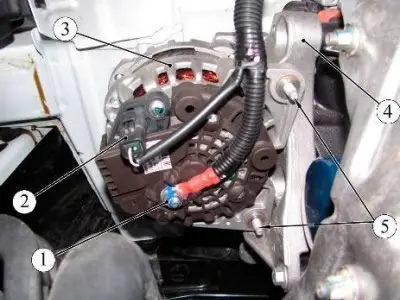

Slika 4-1 - Odspajanje električnih žica s generatora: 1 - matica za pričvršćivanje žice na B+ terminal generatora; 2 - konektor kabelskog svežnja na terminal "D" generatora; 3 - generator; 4 - nosač za montažu generatora; 5 - gornji i donji vijci za pričvršćivanje generatora
Prerežite i uklonite remen 1, slika 4-2, pogona pomoćne opreme kliještama (zatičima).

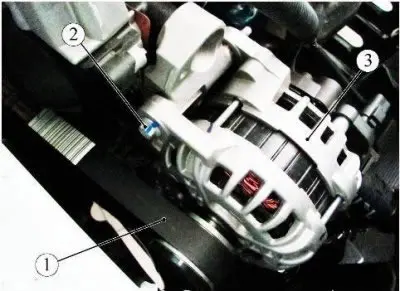

Slika 4-2 - Uklanjanje generatora: 1 - pogonski remen pomoćne opreme; 2 - gornji vijak za montažu generatora; 3 - generator
Otpustite i uklonite gornje i donje vijke 5, slika 4-1, koji pričvršćuju generator na nosač 4 (zamjenska glava 10, ručka račve).
Uklonite generator.
Za automobile s K7M motorom sa servo upravljačem bez klima uređaja
Skinite zaštitnu kapicu s matice 1, slika 4-3, i odvojite konektor 4 kabelskog svežnja instrument ploče od generatora 2, odvrnite maticu 1 (zamjenjiva glava 13, račva, produžetak, ravni odvijač).
Materijal je preuzet s web stranice: LADAman
Odspojite krajeve žica s B+ priključka generatora.

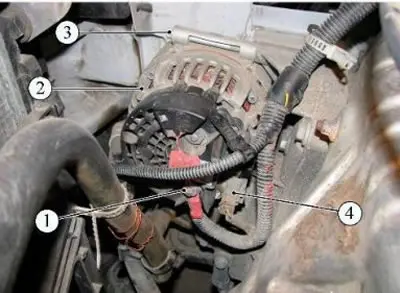

Slika 4-3 - Odspajanje električnih žica s generatora: 1 - matica za pričvršćivanje žice na B+ terminal generatora; 2 - generator; 3 - gornji vijak za montažu generatora; 4 - konektor kabelskog svežnja na terminal "D" generatora
Otpustite vijak za podešavanje 2, slika 4-4, i vijak 1 za 3...4 okreta (zamjenska glava 10, račva, produžetak).

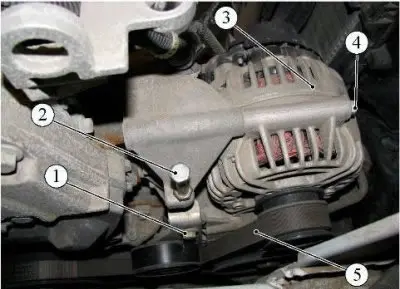

Slika 4-4 - Uklanjanje generatora: 1 - gornji vijak za pričvršćivanje podesive šipke; 2 - vijak za podešavanje; 3 - generator; 4 - gornji vijak za montažu generatora; 5 - pogonski remen pomoćne opreme
Skinite desni prednji kotač.
Skinite desnu zaštitu od prskanja motora.
Skinite poklopac prednjeg desnog blatobrana (vidi ovdje).
Otpustite donji vijak 1, slika 4-5, pričvršćujući šipku za podešavanje na nosač za 3...4 okreta i otpustite napetost pogonskog remena pomoćne opreme 2 (zamjenska glava 10, račva, produžetak).
Skinite pomoćni pogonski remen s remenica.

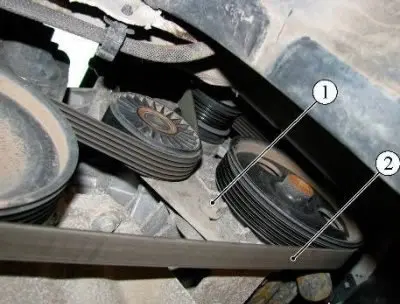

Slika 4-5 - Uklanjanje pomoćnog pogonskog remena: 1 - donji vijak za pričvršćivanje podesive šipke; 2 - pogonski remen pomoćne opreme
Pažnja: Uklonjeni remen mora se zamijeniti.
Pažnja: Prilikom zamjene remena obavezno zamijenite zatezni valjak.
Otpustite i uklonite dva donja vijka 1 i 2, slika 4-6, koji pričvršćuju generator 4 za nosač (zamjenska glava 10, ručka račve i produžetak).

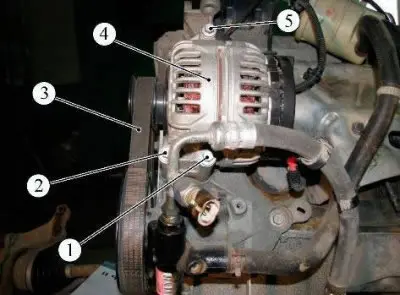

Slika 4-6 - Uklanjanje generatora: 1 - vijak za montažu generatora; 2 - vijak za montažu generatora; 3 - pogonski remen pomoćne opreme; 4 - generator; 5 - gornji vijak za montažu generatora
Otpustite i uklonite gornji vijak 5 koji pričvršćuje generator na nosač (zamjenska glava 10, ručka račve).
Uklonite generator.
Za automobile s klima uređajem i servo upravljačem
Skinite desni prednji kotač.
Skinite prednji branik (vidi ovdje).
Oprez: Ne okrećite radilicu motora u smjeru suprotnom od smjera vrtnje.
Oprez: Ne pokrećite motor bez pomoćnog pogonskog remena, jer to može oštetiti remenicu radilice.
Oprez: Izbjegavajte oštećenje cijevi klima uređaja.
Okrenite automatski zatezni valjak 1, slika 4-7, pomoćnog pogonskog remena u smjeru kazaljke na satu pomoću ključa (okasti ključ 16).

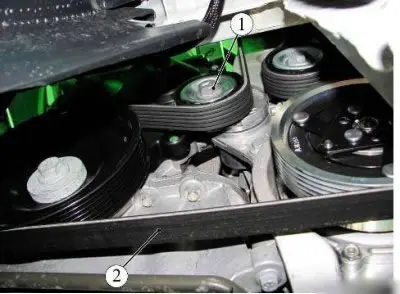

Slika 4-7 - Uklanjanje pomoćnog pogonskog remena: 1 - zatezni valjak; 2 - pogonski remen pomoćne opreme
Zaključajte zatezni valjak šesterokutnim ključem (imbus ključ 6 mm).
Skinite pomoćni pogonski remen 2.
Pažnja: Uklonjeni remen mora se zamijeniti.
Pažnja: Prilikom zamjene remena obavezno zamijenite valjke za zatezanje i zatezanje.
Uklonite vijke za pričvršćivanje deflektora zraka (odvijač, Torx T30 bit). Uklonite usmjerivač zraka 1, slika 4-8.

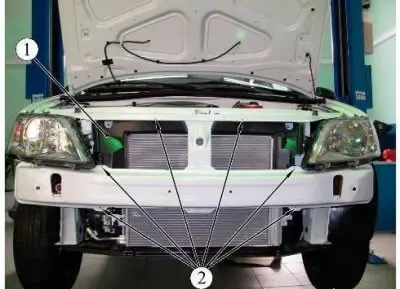

Slika 4-8 - Mjesta montaže deflektora zraka: 1 - deflektor zraka; 2 - točke za pričvršćivanje deflektora zraka
Otpustite gornje vijke 1, slika 4-9, koji pričvršćuju nosač hladnjaka na karoseriju automobila (zamjenska glava 10, produžetak, ručka račve).

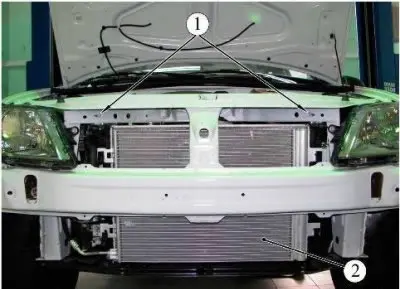

Slika 4-9 - Gornji nosač hladnjaka: 1 - vijak za montažu nosača hladnjaka; 2 - kondenzator klima uređaja
Odvojite nosače 2, slika 4-10, koji pričvršćuju hladnjak od hladnjaka.

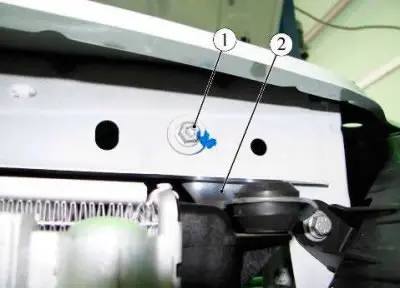

Slika 4-10 - Montaža radijatora: 1 - vijak za montažu nosača hladnjaka; 2 - nosač za montažu radijatora
Skinite hladnjak 1, slika 4-11, sustava hlađenja motora zajedno s kondenzatorom klima uređaja 2 s donjih pričvršćivača 3 i pomaknite ga prema lijevom krilu vozila.

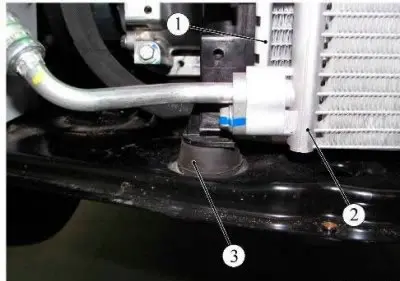

Slika 4-11 - Donji nosač hladnjaka: 1 - hladnjak sustava hlađenja motora; 2 - kondenzator klima uređaja; 3 - donji nosač hladnjaka
Popustite maticu 2, slika 4-12, nosači žice generatora (ključ kružnom Odvojite kabel iz generatora.
Odspojite konektor 3 ožičenja instrumentne ploče od generatora.

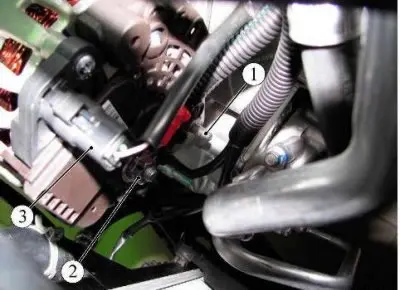

Slika 4-12 - Montaža generatora: 1 - donji vijak za montažu generatora; 2 - matica za pričvršćivanje žice generatora; 3 - konektor kabelskog svežnja instrumentne ploče na generator
Otpustite gornji vijak 4, slika 4-4, nosača generatora (zamjenska glava 10, produžetak, ručka račve).
Otpustite vijak 1, slika 4-12, donjeg nosača generatora i uklonite generator zajedno s vijkom donjeg nosača (zamjenska glava 10, produžetak, ručka račve).
Za automobile s K4M motorom sa servo upravljačem bez klima uređaja
Skinite prednji desni kotač.
Skinite desnu zaštitu od prskanja motora.
Skinite pomoćni pogonski remen (vidi ovdje).
Odvijte dvije matice 1, slika 4-13, koje pričvršćuju zaštitu razvodnika goriva i uklonite zaštitu razvodnika goriva 2.

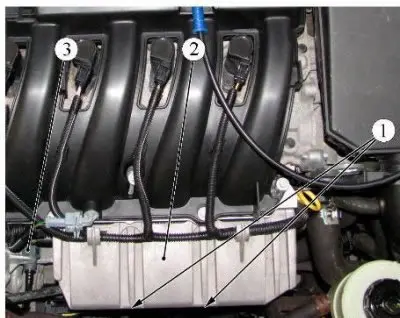

Slika 4-13 - Uklanjanje zaštite razvodnika goriva: 1 - Matica za montažu zaštite razvodnika goriva; 2 - zaštita razvodnika goriva; 3 - nazuvica cijevi za gorivo
Odvojite spojnicu cijevi za gorivo 3 od razvodnika goriva.
Otpustite maticu za pričvršćivanje žice generatora (okasti ključ 13). Odspojite žicu od generatora.
Odspojite konektor ožičenja od generatora.
Pomaknite granu kabelskog svežnja prema generatoru.
Otpustite vijak koji pričvršćuje cijev servo upravljača na blok cilindra (zamjenska glava 13, produžetak, račva).
Otpustite vijak koji pričvršćuje nosač cijevi servo upravljača na generator i uklonite nosač (zamjenska glava 10, produžetak, račva).
Otpustite gornji vijak za pričvršćivanje generatora (zamjenska glava 10, produžetak, ručka račve).
Otpustite donji vijak za pričvršćivanje generatora i podignite generator prema gore zajedno s donjim vijkom za pričvršćivanje (zamjenska glava 10, produžetak, ručka račve).
Montaža
Za automobile s K7M motorom bez klima uređaja i servo upravljača
Skinite desni prednji kotač.
Skinite desnu zaštitu od prskanja motora.
Skinite poklopac prednjeg desnog luka kotača.
Ugradite generator obrnutim redoslijedom od uklanjanja.
U ovom slučaju, momenti zatezanja navojnih spojeva su:
- vijci za pričvršćivanje generatora na nosač - 21 Nm (2,1 kgf·m);
- matica za pričvršćivanje žice generatora - 14 Nm (1,4 kgf·m) (zamjenjiva glava 10 i 13, moment ključ).
Za automobile s K7M motorom bez klima uređaja sa servo upravljačem
Ugradite generator obrnutim redoslijedom od uklanjanja.
U ovom slučaju, momenti zatezanja navojnih spojeva su:
- vijci za pričvršćivanje generatora na nosač - 21 Nm (2,1 kgf·m);
- vijak za montažu ploče za podešavanje zateznog valjka - 21 Nm (2,1 kgf·m) (zamjenjiva glava 10, račva i produžetak, moment ključ);
- matica za pričvršćivanje žice generatora - 14 Nm (1,4 kgf·m) (zamjenjiva glava 13, ručka račve, produžetak, moment ključ).
Za automobile s klima uređajem i servo upravljačem
Ugradite generator obrnutim redoslijedom od uklanjanja.
U ovom slučaju, momenti zatezanja navojnih spojeva su:
- vijci za pričvršćivanje generatora na nosač - 21 Nm (2,1 kgf·m);
- matica za pričvršćivanje žice generatora - 14 Nm (1,4 kgf·m) (zamjenjiva glava 13, ručka račve, produžetak, moment ključ).
Za automobile s K4M motorom sa servo upravljačem bez klima uređaja
Ugradite generator obrnutim redoslijedom od uklanjanja.
U ovom slučaju, momenti zatezanja navojnih spojeva su:
- vijci za pričvršćivanje generatora na nosač - 21 Nm (2,1 kgf·m);
- vijak za montažu nosača cijevi servoupravljača na generator 22 Nm (2,2 kgf·m);
- matica za pričvršćivanje žice generatora - 14 Nm (1,4 kgf·m);
- matice za montažu zaštite razvodnika goriva 21 Nm (2,1 kgf·m) (zamjenjiva glava 10 i 13, moment ključ).
Za sve razine opreme vozila
Ugradite novi pomoćni pogonski remen.
