Для двигателя K7M
Вам потребуются: те же инструменты, что и для снятия ремня ГРМ и крышки ГБЦ, а также ключ «на 13», торцовая головка TORX Е14, динамометрический ключ, пассатижи.
1. Сбросьте давление в топливной системе (см. тут).
2. Отсоедините клемму «минус» аккумулятора.
3. Слейте охлаждающую жидкость (см. тут).
4. Снимите ремень ГРМ (см. тут).

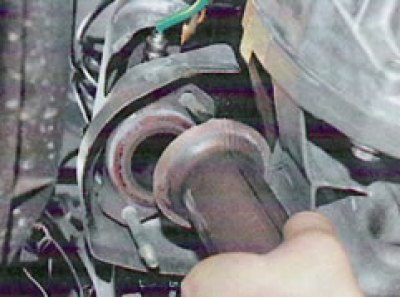

5. Отсоедините приемную трубу от выпускного коллектора (см. тут).
6. Снимите корпус воздушного фильтра (см. тут).

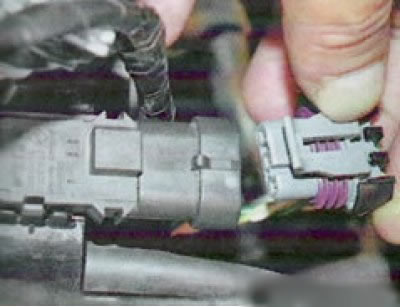

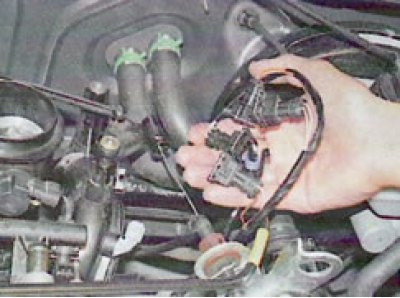

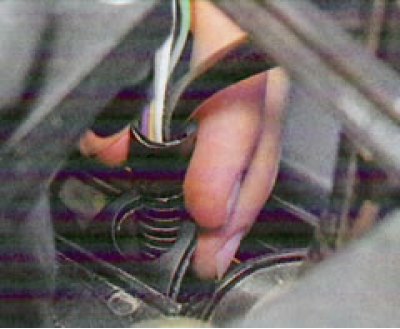

7. Отжав фиксаторы, отсоедините разъёмы проводки топливных форсунок...

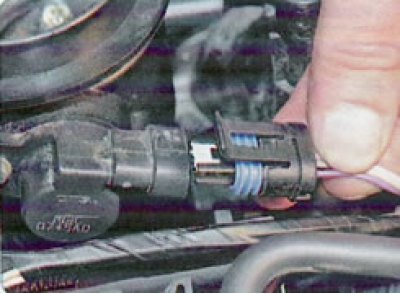

8. снимите разъём датчика положения дроссельной заслонки...
9.. разъём датчика абсолютного давления...
10. разъём датчика температуры охлаждающей жидкости...

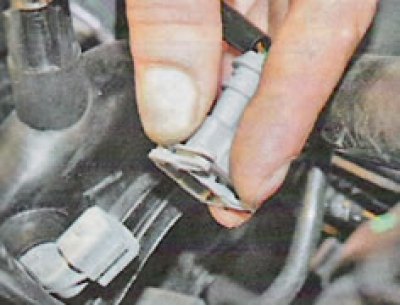

11. разъём датчика температуры всасываемого воздуха...

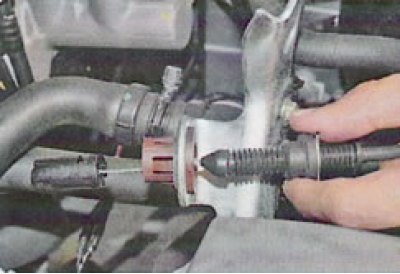

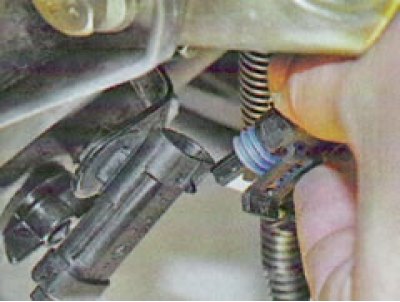

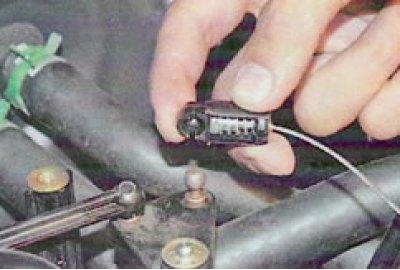

12. ...и разъём регулятора холостого хода.

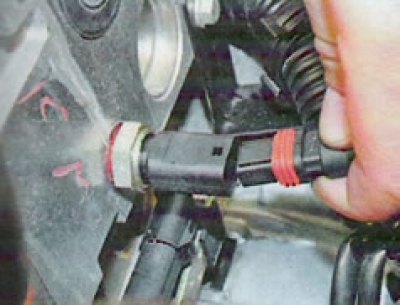

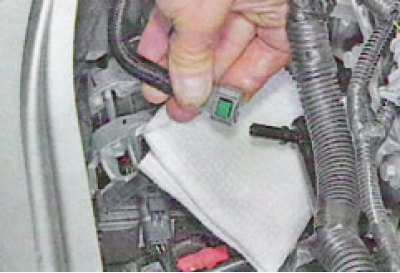

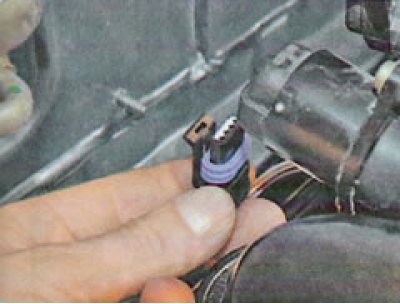

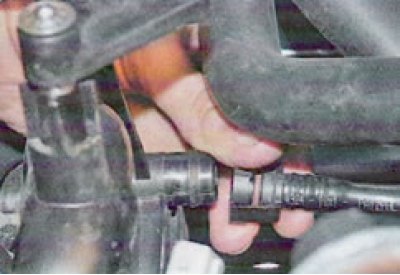

13. Отсоедините разъём датчика концентрации кислорода...

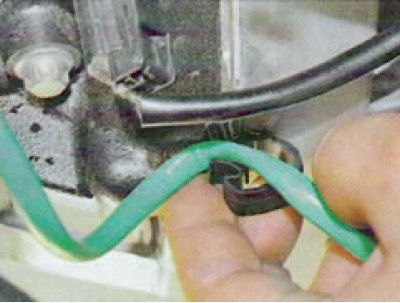

14. ...и выведите проводку из держателя на двигателе.

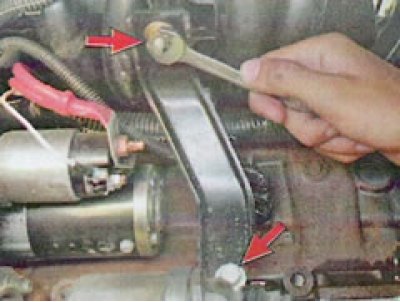

15. С задней стороны двигателя, отверните две гайки крепления распорки - к впускной трубе и к блоку цилиндров...

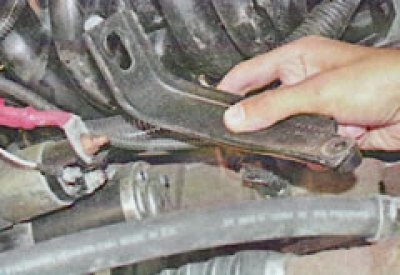

16. ...и снимите распорку.

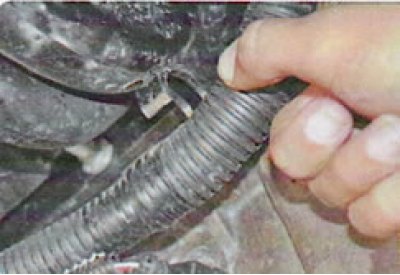

17. Выведите моторный жгут проводки из держателей на впускной трубе сзади...
18. ...и спереди.

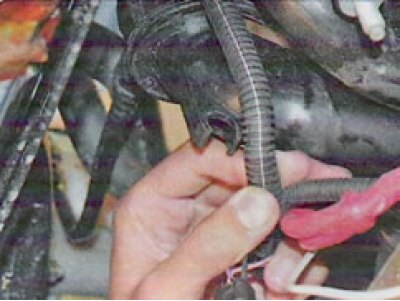

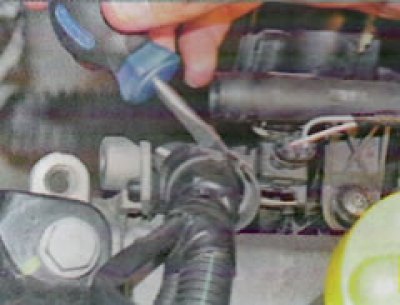

19. Разъеденив отверткой верхние держатели моторного жгута проводки спереди...
20. ...и сзади...
21. ...извлеките жгут из переднего...
22. ...и заднего держателей.
23. Извлеките жгут из среднего верхнего держателя на впускной трубе...
24. ...и отведите его в сторону.

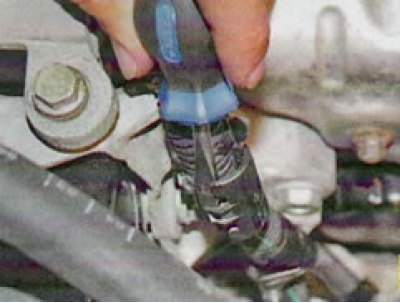

25. Снимите с шарового пальца промежуточного рычага наконечник троса привода дроссельной заслонки...
26. ...извлеките трос из отверстия кронштейна и отведите в сторону.

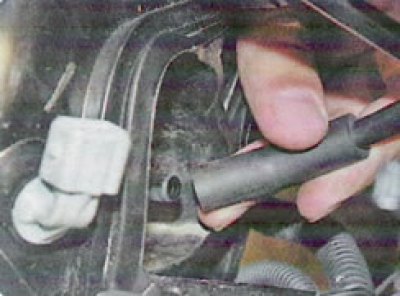

27. Отсоедините от впускной трубы шланг продувки адсорбера.
28. Отсоедините от топливной рампы топливопровод (см. тут).

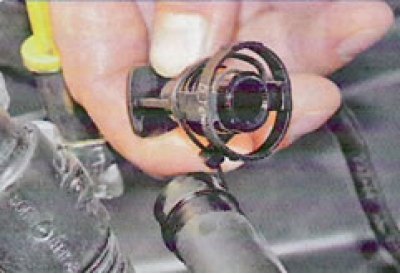

29. Сжав фиксаторы крепления, отсоедините от впускной трубы шланг к вакуумному усилителю тормозов.

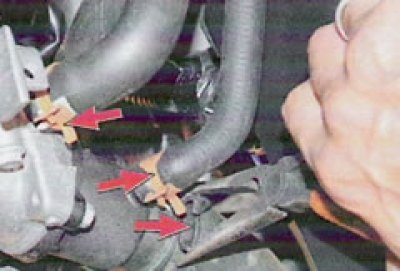

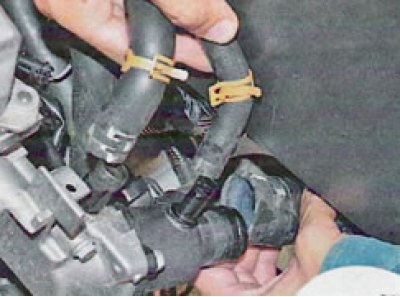

30. Ослабьте хомуты крепления трех шлангов и сдвиньте их по шлангам...

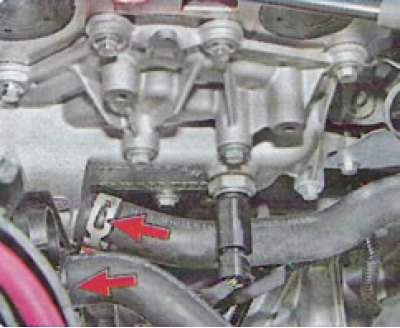

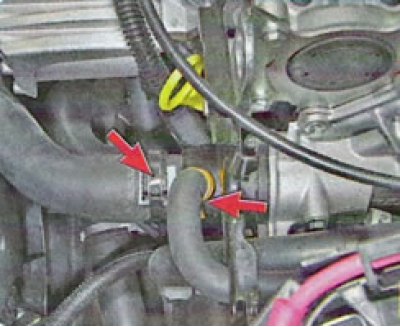

31. ...и отсоедините шланги от патрубков термостата и ГБЦ.

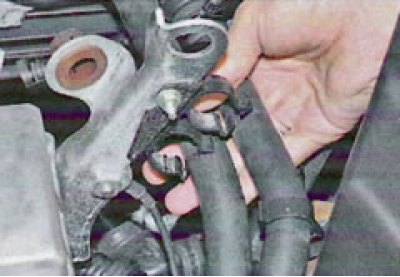

32. Извлеките шланги отопителя из держателей на кронштейне.
33. Выверните болт крепления «массового» провода...

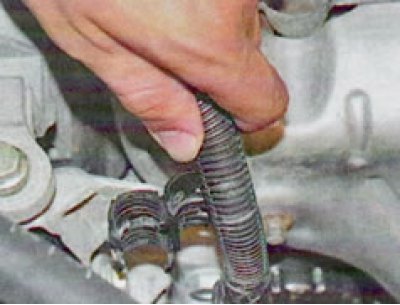

34. ...и отсоедините провод.

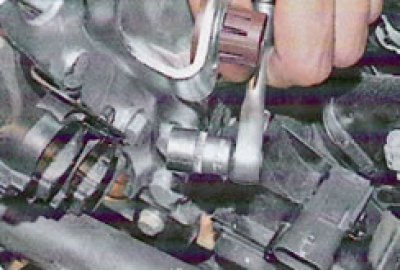

35. Выверните болт крепления насоса гидроусилителя руля к ГБЦ.
36. Снимите крышку ГБЦ (см. тут).

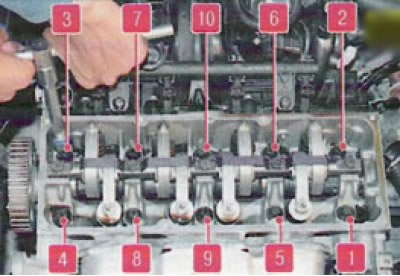

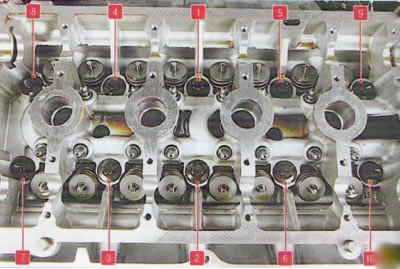

37. Ослабьте в указанном на фото порядке затяжку десяти болтов крепления ГБЦ...

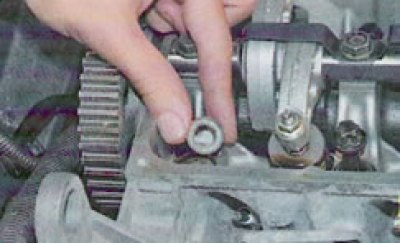

38. ...окончательно выверните болты крепления головки, выньте их...
39. ...и снимите установленные под болтами шайбы.
Болты крепления головки блока обязательно замените новыми. Повторное их использование не допускается.

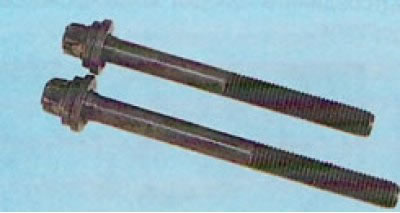

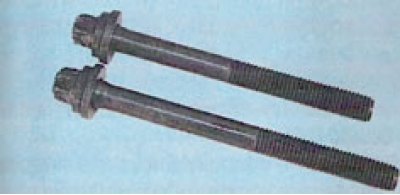

Обратите внимание на то, что болты разной длины. При их снятии запомните расположение болтов и затем установите их на прежние места.(каталожные номера болтов см. тут)

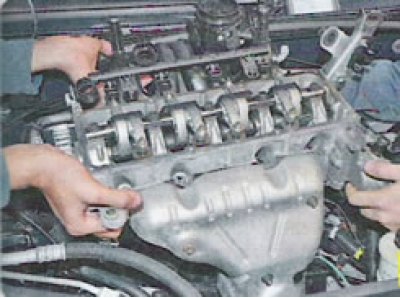

40. Снимите ГБЦ в сборе с впускной трубой, дроссельным узлом и выпускным коллектором...
Снимать головку блока лучше вдвоем, так как она довольно тяжелая.

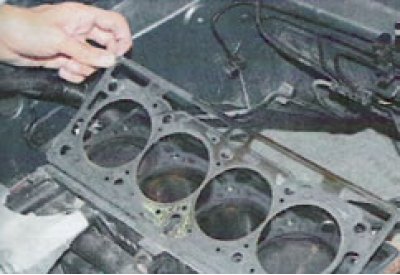

41. ...затем снимите её прокладку.

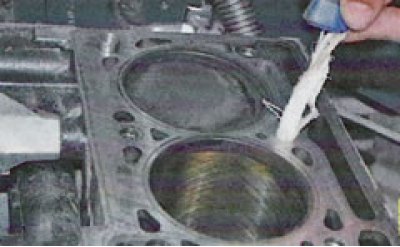

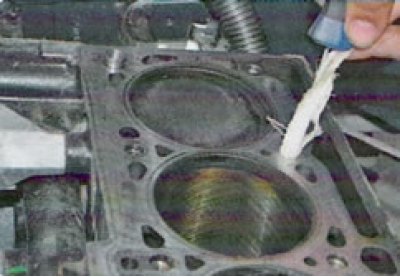

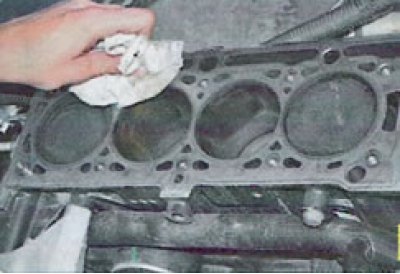

42. Очистите привалочные поверхности головки и блока.
43. Проверьте головку блока на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, затем поперек, а также по диагоналям и щупом измерьте зазор между поверхностью головки и линейкой. Замените ГБЦ, если зазор более 0,05 мм.
44. Установите головку в последовательности, обратной снятию, учитывая следующее:
- удалите из резьбовых отверстий болтов крепления ГБЦ масло или охлаждающую жидкость, попавшие туда при снятии головки;
- обязательно установите новую прокладку ГБЦ, повторное использование прокладки не допускается;
- замените болты новыми;
- смажьте болты моторным маслом;
Порядок и моменты затяжки болтов ГБЦ
Затягивайте болты на холодном двигателе в указанном порядке в четыре этапа:
- I этап (предварительная осадка прокладки) - затяните болты моментом 20 Н·м, после чего доверните на угол 10°±6° Подождите 3 мин;
- II этап - ослабьте болты 1 и 2, после чего снова затяните их моментом 20 Н·м и доверните на угол 10°±6°;
- III этап - ослабьте болты 3-6, после чего снова затяните их моментом 20 Н·м и доверните на угол 10°±6°;
- IV этап - ослабьте болты 7-10, после чего снова затяните их моментом 20 Н·м и доверните на угол 10°±6°.
45. Установите все снятые детали и узлы, кроме крышки ГБЦ и корпуса воздушного фильтра, в порядке, обратном снятию.
46. Отрегулируйте натяжение ремня ГРМ (см. тут).
47. Поверьте и при необходимости отрегулируйте зазоры клапанов двигателя К7М (см.тут).
48. Установите крышку ГБЦ (см. тут).
49. Установите корпус воздушного фильтра.
50. Залейте охлаждающую жидкость.
Для двигателя К4М
Вам потребуются: торцовые головки «на 10», «на 16», «на 18», TORX Е14, ключ «на 13», отвертка, фиксатор для установки ВМТ, фиксатор распредвалов, динамометрический ключ, пассатижи.
1. Снизьте давление в системе питания (см. тут).
2. Отсоедините «минус» от аккумулятора.
3. Слейте охлаждающую жидкость двигателя (см. тут).
4. Снимите ремень ГРМ (см. тут).
5. Отсоедините приемную трубу от выпускного коллектора (см. тут).

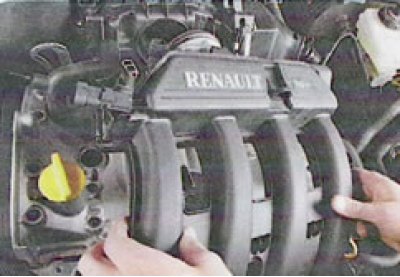

6. Снимите ресивер впускной трубы (см. тут).
(Оригинал размещён на сайте: ladaman.ru)
7. Снимите корпус воздушного фильтра (см. тут).
8. Отсоедините колодки жгута проводов от топливных форсунок...

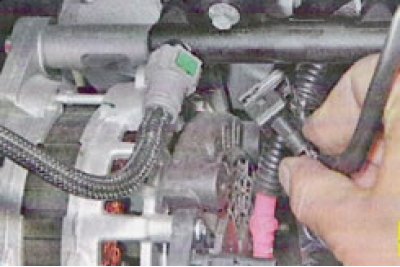

9. ...и топливной рампы (см. тут).

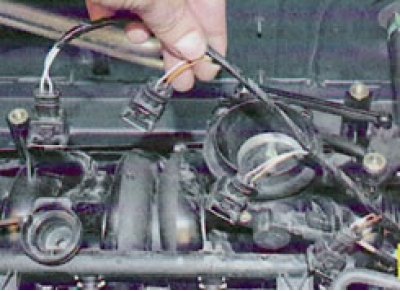

10. Отсоедините колодки жгута проводов от датчиков положения дроссельной заслонки, температуры охлаждающей жидкости и управляющего датчика концентрации кислорода (аналогично как на K7M выше).

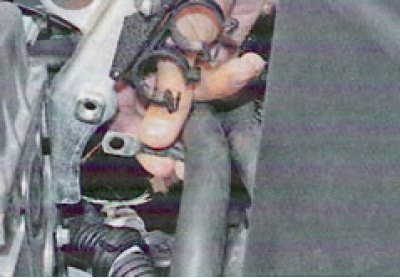

11. Ослабьте хомуты крепления двух шлангов, сдвиньте их по шлангам и отсоедините шланги от патрубков термостата...
12. ...и головки блока цилиндров.

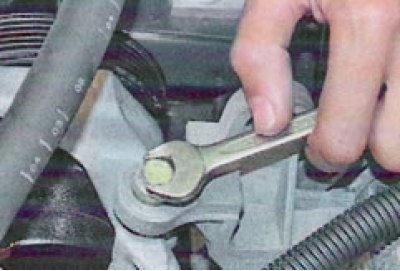

13. Выверните болты крепления насоса гидроусилителя руля и отведите насос в сторону (см. тут).
14. Снимите крышку ГБЦ (см. тут).

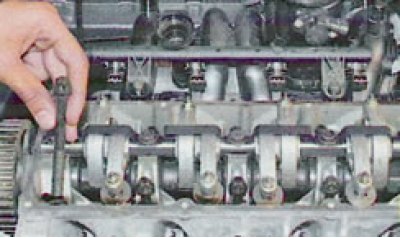

15. Снимите распределительные валы.
16. Выверните торцовой головкой TORX Е14 десять болтов крепления ГБЦ (см. фото внизу раздела) и извлеките болты.
Болты крепления ГБЦ после выкручивания заменяются новыми. Повторное их использование по регламенту не допускается. Обратите внимание на то, что болты имеют различную длину. Запомните их расположение (каталожные номера болтов см. тут).

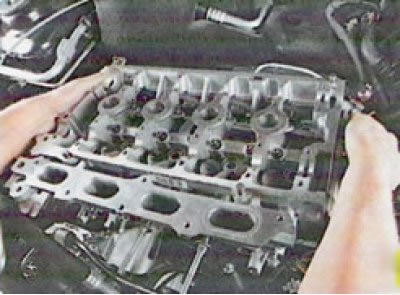

17. Снимите головку блока в сборе с выпускным коллектором и впускной трубой.
Снимать ГБЦ лучше с помощником, так как она довольно тяжелая.

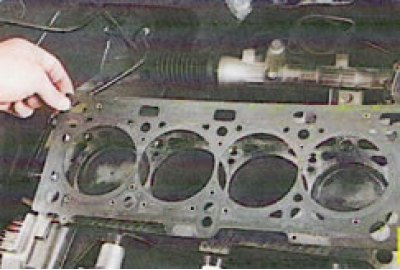

18. Снимите прокладку ГБЦ.

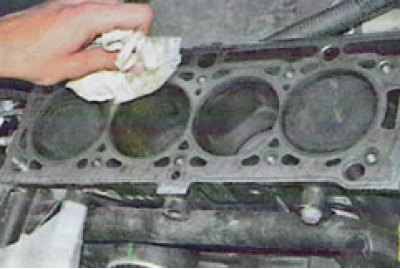

19. Очистите привалочные поверхности головки и блока.
20. Проверьте головку блока на отсутствие коробления. Поставьте металлическую линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям и щупом измерьте зазор между поверхностью головки и линейкой. Замените головку блока цилиндров, если зазор более 0,05 мм.
21. Установите ГБЦ в обратной последовательности. При этом:
- удалите из резьбовых колодцев масло, охлаждающую жидкость и любые загрязнения, попавшие туда при снятии головки;
- смажьте новые болты моторным маслом;
- затягивайте болты в указанном порядке в два этапа:

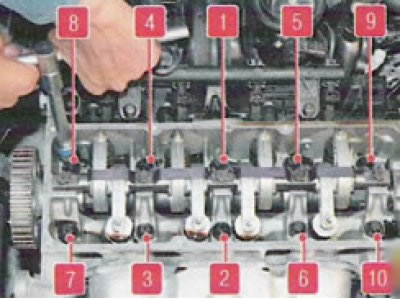

Порядок затяжки болтов кропления головки блока цилиндров
- I этап (предварительная осадка прокладки) - затяните болты моментом 20 Н·м;
- II этап - доверните болты на угол 240°±6°.
22. Установите все снятые детали в обратном порядке.
23. Отрегулируйте натяжение ремня ГРМ (см. тут).
24. Залейте охлаждающую жидкость (см. тут).
