Замена охлаждающей жидкости (антифриза) (Largus 1)

В соответствии с регламентом технического обслуживания охлаждающую жидкость заменяем через каждые 90 тыс. км пробега или через 3 года, в зависимости от того, что наступит раньше.

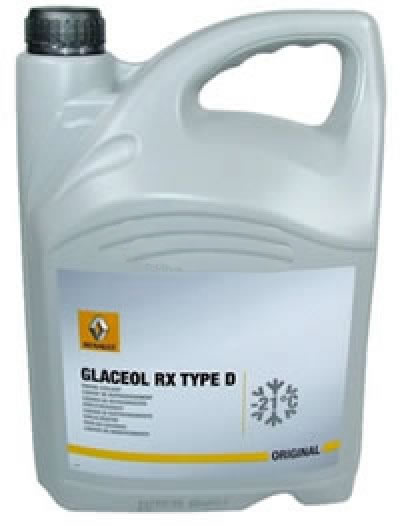

В систему охлаждения заливается 5,45 л. (с кондиционером) и 4,5 л. (без кондиционера) охлаждающей жидкости (анитифриз) "GLACEOL RX (тип D)"; "CoolStream NRC" (соответствует спецификации Renault, заливается на АВТОВАЗе), или аналоги.

Примечание. Не смешивайте охлаждающие жидкости разных производителей и разных цветов. Если вы не знаете какая жидкость была залита до этого, заменяйте жидкость полностью.

Предупреждение: Замену производите только на холодном двигателе.

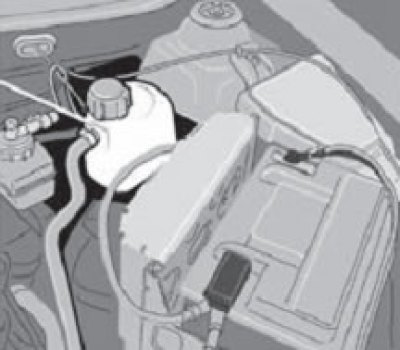

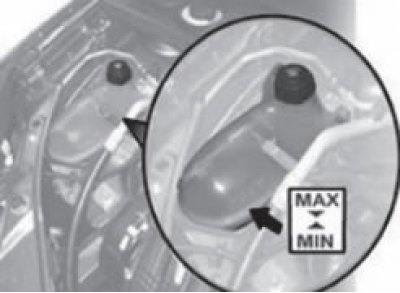

Расположение бачка охлаждающей жидкости

Слив охлаждающей жидкости

Примечание. В радиаторе и блоке цилиндров не предусмотрен кран (пробка) для слива охлаждающей жидкости.

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи.

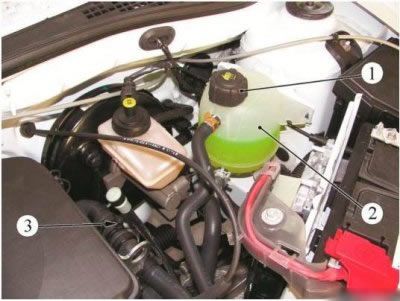

Отвернуть пробку 1, рисунок 13-2, расширительного бачка.

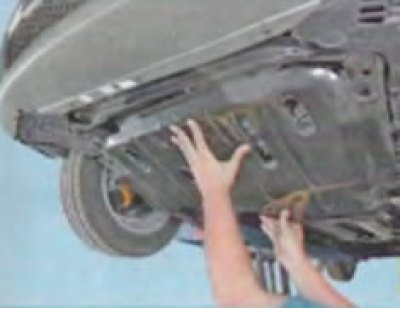

Снять защиту картера двигателя (см. здесь).



Установить технологическую емкость для сбора охлаждающей жидкости (объёмом не менее 6 л.).

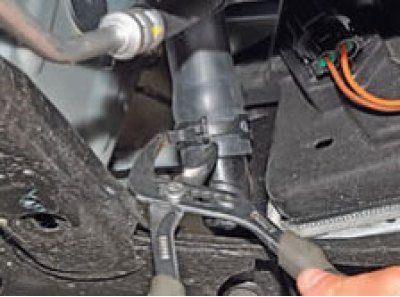

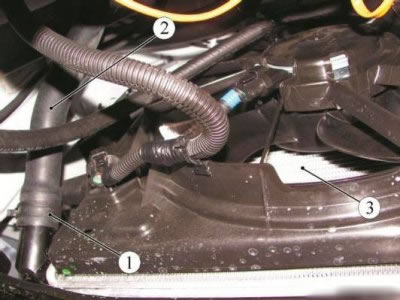

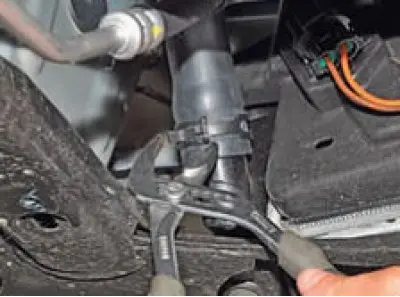

Снять хомут 1, рисунок 13-3, отводящего шланга радиатора системы охлаждения.



(пассатижи, или приспособление для снятия упругих хомутов Mot. 1202 или Mot. 1448).



И отсоединить отводящий шланг радиатора.

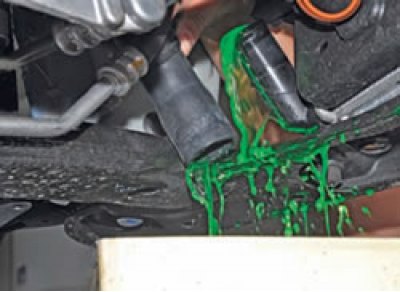

Слейте всю жидкость в подставленную ёмкость.

Примечание. Если имеется спецоборудование, то можно нагнетать струю сжатого воздуха через отверстие расширительного бачка для удаления охлаждающей жидкости с помощью пневматического пистолета.

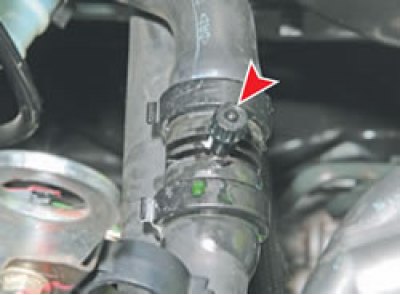

Примечание. интенсивность слива также можно повысить, открутив колпачок штуцера выпуска воздуха из системы охлаждения, который расположен на шланге подвода жидкости к отопителю.

Промывка системы охлаждения

Заполнить систему охлаждения водой через расширительный бачок.

Пролить воду через систему охлаждения, пока вода, вытекающая из отводящего шланга радиатора системы охлаждения, не станет чистой.

Заполнение системы охлаждения

Установить отводящий шланг 2, рисунок 13-3, на патрубок радиатора системы охлаждения двигателя.

Установить хомут 1 отводящего шланга радиатора системы охлаждения (пассатижи, или приспособление для снятия упругих хомутов Mot. 1202 или Mot. 1448).

Отвернуть пробку штуцера 3, рисунок 13-2, системы охлаждения двигателя для удаления воздуха.

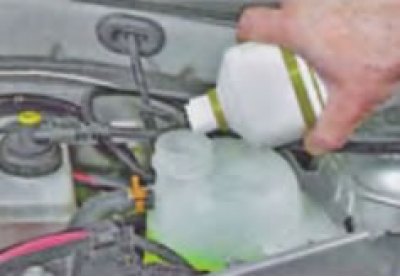

Заполнить систему охлаждения двигателя охлаждающей жидкостью, заливая ее в расширительный бачок (жидкость охлаждающая в соответствии с действующим "Кодификатором основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

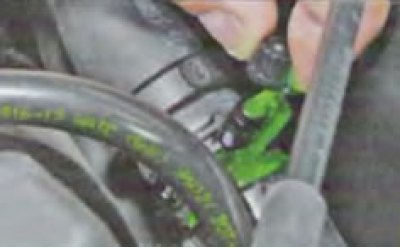

Завернуть пробку штуцера для удаления воздуха, как только охлаждающая жидкость начнет вытекать непрерывной струей.



Протрите пролившуюся жидкость, удалите потеки.

Установить пробку 1 расширительного бачка.

Присоединить клемму провода "массы" к аккумуляторной батарее.

Запустить двигатель.

Дать двигателю поработать при 2500 об/мин, пока электровентилятор системы охлаждения не включится в третий раз.

Примечание. При работе двигателя следите за температурой охлаждающей жидкости по указателю в комбинации приборов. Если шкала указателя полностью заштрихована, а вентилятор радиатора не включился, включите отопитель и проверьте, какой воздух через него проходит. Если отопитель подает подогретый воздух, скорее всего, неисправен вентилятор, а если подает холодный воздух, значит, в системе охлаждения двигателя образовалась воздушная пробка. Для ее удаления заглушите двигатель, дайте ему остыть и отверните пробку расширительного бачка. Пустите двигатель, дайте ему поработать в течение 3-5 мин и закройте пробку бачка.

Проверить работоспособность отопителя.

После остановки двигателя проверить отсутствие следов подтекания охлаждающей жидкости.

Довести уровень охлаждающей жидкости до метки "Maxi" на расширительном бачке.

Установить пробку расширительного бачка.

Установить защиту картера двигателя.
