Не касайтесь выводов ЭБУ руками — система управления двигателем — микропроцессорная, электронные компоненты ЭБУ могут быть повреждены электростатическим разрядом.
Приступая к ремонту автомобиля (особенно, если операции связаны с демонтажом элементов системы управления двигателем), снимите клемму с отрицательного вывода аккумуляторной батареи.
При отсоединении аккумуляторной батареи от сети автомобиля из памяти ЭБУ будут удалены коды неисправностей.
Во многих случаях для проверки элементов системы управления двигателем необходимо наличие в электрической цепи системы напряжения питания. При этом отсоединять колодки проводов отдатчиков и исполнительных элементов системы управления двигателем допускается только после выключения зажигания.
Отсоединять колодку жгута проводов от ЭБУ можно только после снятия клеммы с отрицательного вывода аккумуляторной батареи.
При необходимости подсоединить аккумуляторную батарею к электрической сети автомобиля во время ремонта предварительно убедитесь в том, что отсоединенные провода (выводы колодок, концы проводов) не замыкают на «массу» и что зажигание выключено. Подсоедините сначала клемму к положительному выводу аккумуляторной батареи, а затем к отрицательному. Включайте зажигание только на время выполнения измерений.
В системе управления двигателем используются электронные компоненты, напряжение питания которых 5 В. Подача на них напряжения от электрической сети автомобиля (напряжение в которой более 12 В) приведет к выходу из строя системы управления двигателем.
Для проверки системы управления двигателем используйте мультиметр, внутреннее сопротивление прибора в режиме вольтметра должно быть не менее 10 МОм. При необходимости для проверки цепей питания, находящихся под напряжением 12 В, можно воспользоваться контрольной лампой, но мощность лампы должна быть 3 Вт (подойдет лампа А 12-1,2-1 мощность 1,2 Вт).
Перед запуском двигателя убедитесь, что клеммы надежно закреплены на выводах аккумуляторной батареи.
Во избежание выхода из строя электронных компонентов ЭБУ нельзя при работающем двигателе отсоединить клеммы проводов от выводов аккумуляторной батареи.
При неработоспособности системы управления двигателем следует проверить состояние предохранителей (см. «Блок предохранителей и реле»). Обнаруженный перегоревший предохранитель необходимо заменить. При повторном перегорании предохранителя следует проверить цепь питания, найти и устранить неисправность (см. ниже, «Проверка технического состояния системы управления двигателем» и см. «Электрооборудование — проверка технического состояния»).
Рекомендации
При проверке элементов системы управления существует необходимость подсоединять мультиметр к выводам соединительных колодок, датчиков и других деталей электрооборудования. Для подсоединения к изолированным выводам следует использовать щупы с тонкими наконечниками или использовать отрезки медного провода. Не следует с усилием втыкать щупы в выводы, так как впоследствии в таких разъемах возможен плохой электрический контакт, вызывающий перебои в работе системы управления двигателем. Для подсоединения к неизолированным выводами соединительных колодок (штекерам) можно воспользоваться отрезками тонких полихлорвиниловых трубок. Если их надеть на выводы и вставить в них концы щупов мультиметра, то они будут удерживать щупы (обеспечивая надежный контакт с выводами) и одновременно изолировать их концы от короткого замыкания.

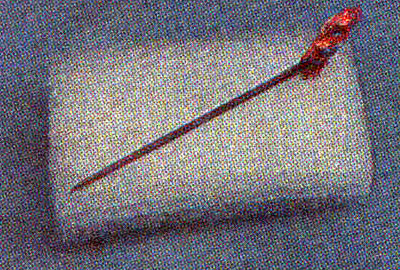

Для проверки падения напряжения на участках цепи, требуется подсоединить вольтметр, не разъединяя при этом колодки проводов. Подобного рода измерения можно выполнить с помощью швейной иглы с намотанным на ее конце медным проводом (для подсоединения щупа вольтметра).
Для удобства работы можно припаять медные жилы изолированного провода к игле. Иглой протыкают изоляцию провода проверяемой цепи и выполняют измерения.
