Odstránenie
Pre všetky úrovne výbavy vozidla
Umiestnite vozidlo na dvojstĺpikový zdvihák, zatiahnite parkovaciu brzdu, vypnite zapaľovanie a odpojte uzemňovaciu svorku batérie (elektrohydraulický zdvihák typu P-3.2G s nosnosťou 3,2 t, kľúč 10).
Demontujte pravé predné koleso v súlade s požiadavkami normy TI 3100.25100.20594.
Zdvihnite vozidlo do výšky vhodnej na vykonanie práce.
Odstráňte kryt pravého vnútorného podbehu kolesa v súlade s požiadavkami normy TI 3100.25100.20599.
Odstráňte hnací remeň prídavných jednotiek v súlade s požiadavkami oddielu 4 tohto technologického pokynu.
Odstráňte blatník motora v súlade s požiadavkami normy TI 3100.25100.20594.
Demontujte štartér v súlade s požiadavkami TI 3100.25100.20597 bez odpojenia svorky a konektora káblových zväzkov vhodných pre štartér a zaveste ho na technologický hák (technologický háčik).
Zablokujte zotrvačník motora cez montážny otvor štartéra (plochý skrutkovač).
Pre vozidlá s motorom H4M
Uvoľnite skrutku 1, obrázok 6-1, upevnenia a odstráňte tlmič kľukového hriadeľa (vymeniteľná hlava 19, račňový kľúč).

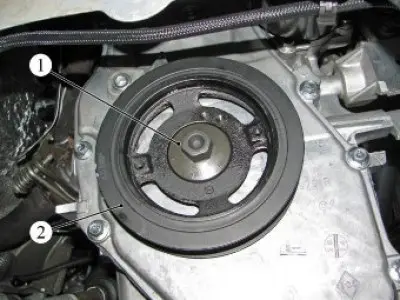

Obrázok 6-1 – Demontáž tlmiča kľukového hriadeľa motora H4M: 1 - montážna skrutka tlmiča; 2 - tlmič kľukového hriadeľa
Pre vozidlá s motormi 21129 a 21179
Odskrutkujte skrutku 1, obrázok 6-2, ktorá zaisťuje tlmič, odstráňte podložku 2 a tlmič 3 z kľukového hriadeľa (náhradná hlava 17, račňová).

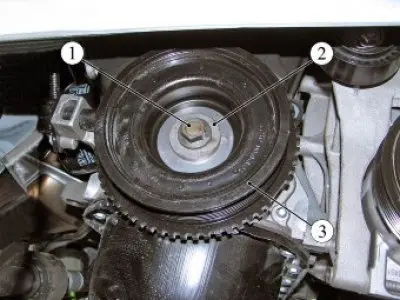

Obrázok 6-2 - Tlmič kľukového hriadeľa: 1 - montážna skrutka tlmiča; 2 - podložka; 3 - tlmič kľukového hriadeľa
Inštalácia
Pre vozidlá s motorom K4M
Nainštalujte tlmič 2, obrázok 6-1, na kľukový hriadeľ a upevnite ho skrutkou 1. Uťahovací moment montážnej skrutky tlmiča je 90 – 110 N·m (9,0 – 11,0 kgf·m) (vymeniteľná hlavica 19, račňový kľúč, momentový kľúč).
Pre vozidlá s motormi 21129 a 21179
Nainštalujte tlmič na kľukový hriadeľ a upevnite ho skrutkou 1, obrázok 6-2, s podložkou 2. Uťahovací moment montážnej skrutky tlmiča je 90-110 N·m (9,0-11,0 kgf·m) (vymeniteľná hlavica 17, račňový kľúč, momentový kľúč).
Operácie sú spoločné pre všetky konfigurácie vozidiel
Nainštalujte štartér v súlade s požiadavkami normy TI 3100.25100.20597.
Nainštalujte hnací remeň prídavných jednotiek v súlade s požiadavkami oddielu 4 tohto technologického pokynu.
Nainštalujte pravé vnútorné obloženie podbehu kolesa v súlade s požiadavkami normy TI 3100.25100.20599.
Nainštalujte pravé predné koleso v súlade s požiadavkami normy TI 3100.25100.20594.
Pripojte uzemňovací vodič k batérii v súlade s požiadavkami normy TI 3100.25100.20597.
Predložte vozidlo oddeleniu kontroly kvality. Oddelenie kontroly kvality skontroluje, či vozidlo spĺňa požiadavky normy TU 017200-254-00232934, odseky 1.19.5, 1.19.6, 1.19.14.
