Снятие
Для всех комплектаций автомобилей
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).
Снять правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Поднять автомобиль на высоту, удобную для выполнения работы.
Снять правую внутреннюю накладку арки колеса в соответствии с требованиями ТИ 3100.25100.20599.
Снять ремень привода навесных агрегатов в соответствии с требованиями раздела 4 настоящей технологической инструкции.
Снять брызговик двигателя в соответствии с требованиями ТИ 3100.25100.20594.
Снять стартер в соответствии с требованиями ТИ 3100.25100.20597, не отсоединяя клемму и разъем жгутов проводов, подходящие к стартеру, и подвесить его на технологический крючок (крючок технологический).
Заблокировать маховик двигателя через отверстие для установки стартера (отвертка плоская).
Для автомобилей с двигателем Н4М
Отвернуть болт 1, рисунок 6-1, крепления и снять демпфер коленчатого вала (головка сменная 19, вороток).

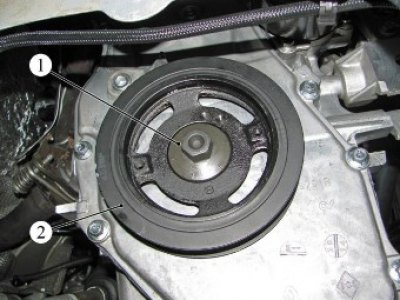

Рисунок 6-1 - Снятие демпфера коленчатого вала двигателя H4M: 1 - болт крепления демпфера; 2 - демпфер коленчатого вала
Для автомобилей с двигателями 21129 и 21179
Отвернуть болт 1, рисунок 6-2, крепления демпфера, снять шайбу 2 и демпфер 3 коленчатого вала (головка сменная 17, вороток).

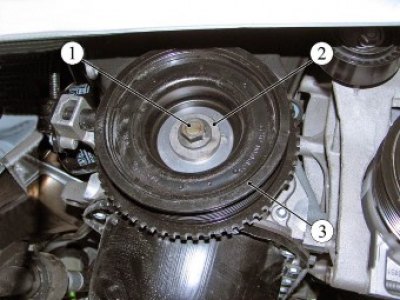

Рисунок 6-2 - Демпфер коленчатого вала: 1 - болт крепления демпфера; 2 - шайба; 3 - демпфер коленчатого вала
Установка
Для автомобилей с двигателем К4М
Установить демпфер 2, рисунок 6-1, на коленчатый вал и закрепить болтом 1. Момент затяжки болта крепления демпфера 90.110 Н·м (9,0.11,0 кгс·м) (головка сменная 19, вороток, ключ моментный).
Для автомобилей с двигателями 21129 и 21179
Установить демпфер на коленчатый вал и закрепить болтом 1, рисунок 6-2, с шайбой 2. Момент затяжки болта крепления демпфера 90.110 Н·м (9,0.11,0 кгс·м) (головка сменная 17, вороток, ключ моментный).
Материал заимствован с веб-сайта LadaMan.ru
Операции общие для всех комплектаций автомобилей
Установить стартер в соответствии с требованиями ТИ 3100.25100.20597.
Установить ремень привода навесных агрегатов в соответствии с требованиями раздела 4 настоящей технологической инструкции.
Установить правую внутреннюю накладку арки колеса в соответствии с требованиями ТИ 3100.25100.20599.
Установить правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.
Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с требованиями ТИ 3100.25100.20597.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.5, 1.19.6, 1.19.14.
