- Maksimalna izlazna struja (pri 14 V i 6000 min⁻¹), A — 120
- Prijenosni omjer motora i generatora: 2,4
Generator tip TG 12C209 f. "Valeo" izmjenična struja, trofazni, s ugrađenim ispravljačkim uređajem i regulatorom napona, desna rotacija (sa strane pogona), dizajniran za rad kao izvor električne energije paralelno s baterijom u električnom sustavu vozila, namijenjen za rad na temperaturi okoline od -40 do +45 0C i vlažnosti do 90% na temperaturi od +27 0C.
Uklanjanje
Za automobile svih razina opreme
Postavite vozilo u radni prostor i aktivirajte parkirnu kočnicu.
Isključite paljenje, podignite poklopac motora, odvojite priključak uzemljenja od akumulatora (ključ 10).
Skinite desni prednji kotač u skladu sa zahtjevima TI 3100.25100.20594.
Podignite vozilo na visinu koja je prikladna za obavljanje posla.
Skinite blatobran s desnog prednjeg krila u skladu sa zahtjevima TI 3100.25100.20599.
Skinite blatobran motora u skladu sa zahtjevima TI 3100.25100.20594.
Skinite remen 5, slika 4-1, s pogona priključka u skladu sa zahtjevima TI 3100.25100.20592.

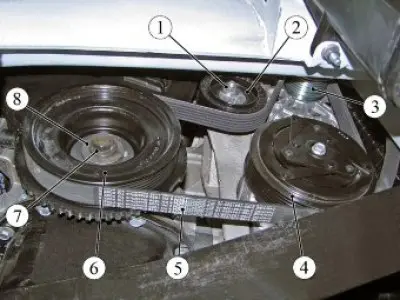

Slika 4-1 - Pogonski remen za pomoćne jedinice na vozilima s klima uređajem: 1 - matica za pričvršćivanje zateznog valjka; 2 - zatezni valjak; 3 - remenica generatora; 4 - remenica kompresora klima uređaja; 5 - pogonski remen za priključke; 6 - amortizer radilice; 7 - vijak za montažu amortizera; 8 - podloška
Za automobile s motorima 21129 i 21179 s klima uređajem
Odvijte tri vijka 1, slika 4-2, pričvršćivanje, uklonite kompresor 2 klima uređaja bez narušavanja nepropusnosti sustava i objesite ga na tehnološku kuku (zamjenjiva glava 10, račva, tehnološka kuka).

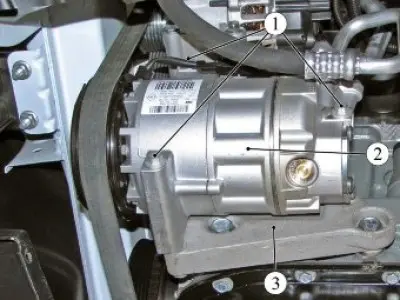

Slika 4-2 - Uklanjanje kompresora klima uređaja: 1 - vijak; 2 - kompresor klima uređaja; 3 - nosač za montirane jedinice
Za automobile svih razina opreme
Skinite zaštitni poklopac, odvrnite maticu 1, slika 4-3, pričvršćivanje i odvojite terminal 2 kabelskog svežnja od generatora 5 (zamjenska glava 13, produžetak, račva).

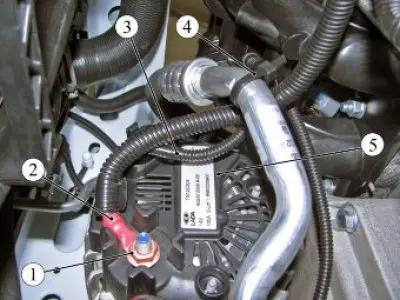

Slika 4-3 - Spajanje kabelskih svežnjeva na generator: 1 - matica; 2 - priključak kabelskog svežnja za generator; 3 - kabelski svežanj; 4 - stezaljka; 5 - generator
Odspojite trožilni konektor kabelskog svežnja od generatora.
Odvijte četiri vijka 1, slika 4-4, pričvršćivači i uklonite generator 2 (zamjenska glava 10, račva).

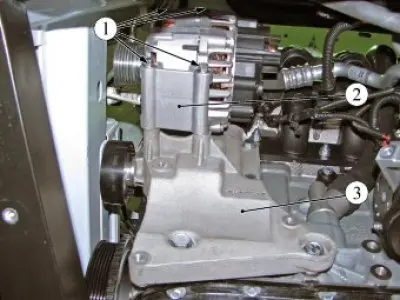

Slika 4-4 - Montaža generatora: 1 - vijak; 2 - generator; 3 - nosač za montirane jedinice
Montaža
Za automobile svih razina opreme
Ugradite generator 2, slika 4-4, na nosač 3 montiranih jedinica i pričvrstite ga s četiri vijka 1. Moment zatezanja vijaka za montažu generatora 21...27 N·m (2,1...2,7 kgf·m) (zamjenjiva glava 10, račva, moment ključ).
Spojite blok kabelskog svežnja 3, slika 4-3, žica na generator.
Spojite terminal 2 kabelskog svežnja na generator 5 i zategnite pričvrsnu maticu 1. Moment zatezanja matice za pričvršćivanje terminala 18...24 N·m (1,8...2,4 kgf·m) (zamjenjiva glava 13, produžetak, račva, moment ključ).
Stavite zaštitnu kapicu na maticu za montažu terminala.
Za automobile s motorima 21129 i 21179 s klima uređajem
Ugradite kompresor 2, slika 4-2, klima uređaja na nosač montiranih jedinica i pričvrstite ga s tri vijka 1. Moment zatezanja vijaka za montažu kompresora 21...27 N·m (2,1...2,7 kgf·m) (zamjenjiva glava 10, račva, moment ključ).
Za automobile svih razina opreme
Ugradite remen 5, slika 4-1, pogona priključnih jedinica u skladu sa zahtjevima TI 3100.25100.20592.
Ugradite blatobran motora u skladu sa zahtjevima TI 3100.25100.20594.
Ugradite blatobran desnog prednjeg krila u skladu sa zahtjevima TI 3100.25100.20599.
Ugradite desni prednji kotač u skladu sa zahtjevima TI 3100.25100.20594.
Predočite vozilo Odjelu za kontrolu kvalitete. Odjel za kontrolu kvalitete provjerit će rad generatora u skladu sa zahtjevima ovog TI-a i zahtjevima TU 017200-254-00232934, stavci 1.19.21.3, 1.19.21.6, 2.3.
