Slijed izvršenja
1. Pripremite automobil za rad (pogledajte "Priprema automobila za održavanje i popravak").
Upozorenje: Razinu rashladne tekućine treba provjeravati kada je motor hladan. Lagano povećanje ili smanjenje razine rashladne tekućine prilikom zagrijavanja i hlađenja motora nije kvar. To je zbog toplinske promjene volumena tekućine.

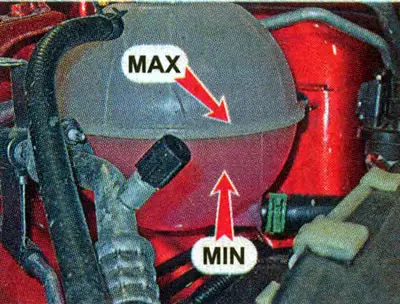

2. Provjerite razinu rashladne tekućine u ekspanzijskoj posudi, koja bi trebala biti 25-30 mm iznad oznake MIN na kućištu ekspanzijske posude.
Ako je razina tekućine na oznaci MIN ili ispod, dodajte rashladnu tekućinu u spremnik (vidi dolje, "Rashladna tekućina - zamjena").
Preporuka. Ako morate redovito dolijevati rashladnu tekućinu, trebali biste provjeriti ima li curenja u sustavu hlađenja.
3. Provjerite curenje tekućine iz hladnjaka, bloka motora, mjesta ugradnje temperaturnog senzora, spojeva gumenih crijeva rashladnog sustava i njihovu cjelovitost.
Preporuka. Možete pokušati ukloniti curenje rashladne tekućine ispod crijeva zamjenom opružnih stezaljki vijčanim. Međutim, nemojte previše zategnuti stezaljke jer mogu prerezati crijeva.

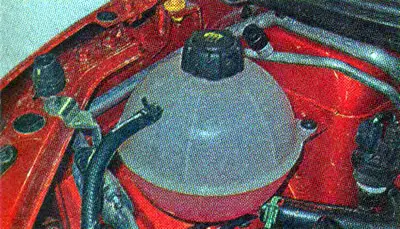

4. Provjerite integritet kućišta ekspanzijske posude, hladnjaka motora i grijača.

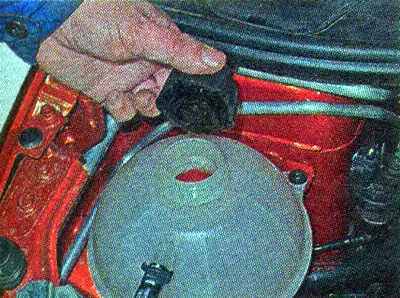

5. Otvorite čep ekspanzijske posude rashladnog sustava (vidi gore).

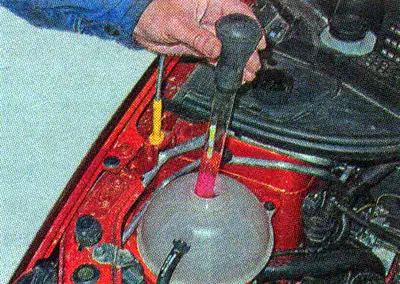

6. Napunite hidrometar rashladnom tekućinom dok se plovak ne podigne.
7. Pomoću vage s plovkom određujemo gustoću tekućine.
Napomena: Hidrometar je plovak sa skalom graduiranom u jedinicama gustoće kg/m³. Ovisno o gustoći tekućine, plovak će potonuti na različite dubine. Ljestvica se nanosi na plovak na takav način da se razina tekućine nalazi nasuprot vrijednosti koja odgovara njezinoj gustoći. Antifriz se prodaje ili u razrijeđenom obliku, spremnom za upotrebu, ili kao koncentrat, koji se prije punjenja mora razrijediti destiliranom vodom u skladu s radnom temperaturom vozila. Koncentracija antifriza određena je njegovom gustoćom (vidi tablicu). Ponekad skala označava minimalni dopušteni temperaturni raspon.
Tablica 9.4.3. Gustoća i koncentracija antifriza
| Gustoća antifriza na 20°C, kg/m³ | Koncentracija etilen glikola u antifrizu, % volumena | Minimalna temperatura okoline na kojoj motor može raditi,°C |
| 1 050 | 30 | -10 |
| 1 058 | 35 | -15 |
| 1 067 | 40 | -20 |
| 1 074 | 45 | -25 |
| 1 082 | 50 | -30 |
| 1 090 | 55 | -35 |
| 1 098 | 60 | -45 |
Napomena: Antifriz se mora razrijediti prije ulijevanja u sustav hlađenja, jer je to jedini način da se osigura precizno pridržavanje navedenih omjera antifriza i destilirane vode. Provjeravamo gustoću antifriza nakon miješanja.
8. Pomoću tablice određujemo koncentraciju antifriza i minimalnu temperaturu na kojoj se može koristiti na temelju njegove gustoće.
9. Ako koncentracija antifriza ne odgovara klimatskoj zoni, zamijenite rashladnu tekućinu (vidi dolje, "Rashladna tekućina - zamjena").
Napomena: Nemojte pokušavati pretjerano povećati koncentraciju etilen glikola. Kada se poveća iznad 60%, temperatura smrzavanja antifriza ponovno počinje rasti i kod 100% etilen glikola iznosit će -13°C.

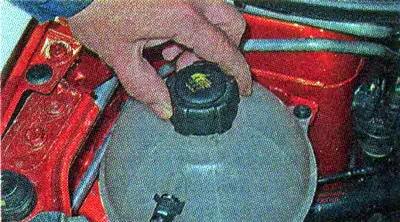

10. Provjerite je li čep ekspanzijske posude čvrsto zatvoren.
11. Provjerite jesu li kućište termostata i spoj između pumpe rashladne tekućine i bloka cilindra nepropusni.
12. Provjerite ima li curenja iz otvora za odvod pumpe (nalazi se na dnu pumpe), što ukazuje na istrošenost njegovog pečata.

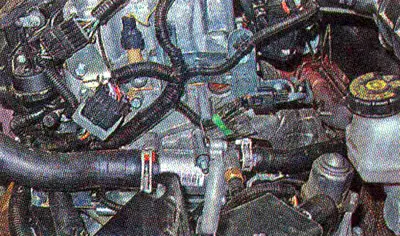

13. Za provjeru termostata pokrenite hladan motor. Temperaturu i cirkulaciju rashladne tekućine u malom i velikom krugu kontroliramo dodirom, promjenom temperature crijeva i cijevi rashladnog sustava (na fotografiji je zračni filter uklonjen radi jasnoće).
Napomena: Ako je sustav hlađenja motora u dobrom stanju, tada kada je temperatura rashladne tekućine niža od 90°C, ventil termostata treba biti zatvoren i rashladna tekućina treba cirkulirati u malom krugu. Kao rezultat toga, donje crijevo hladnjaka i sam hladnjak bit će primjetno hladniji od kućišta termostata, kroz koje cirkulira vruća rashladna tekućina. Kada temperatura rashladne tekućine dosegne oko 90°C, termostatski ventil će se otvoriti i postupno povećavajući protok vruće tekućine će početi teći u radijator. U tom slučaju, prvo će se početi zagrijavati radijator, a zatim i njegovo donje crijevo.
14. Ostavite motor da radi dok se ne uključi električni ventilator hladnjaka motora. Kada temperatura rashladne tekućine poraste na određenu vrijednost, električni ventilator bi se trebao uključiti, a nakon što temperatura padne, trebao bi se automatski isključiti.
Preporuka. Ako se električni ventilator ne uključi na vrijeme, tekućina je prokuhala, potrebno je provjeriti ispravnost elektromotora ventilatora ili ispravnost sustava upravljanja motorom.
Preporuka. Provjera senzora temperature rashladne tekućine prikazana je u odjeljku "Senzor temperature rashladne tekućine - Provjera i zamjena".
