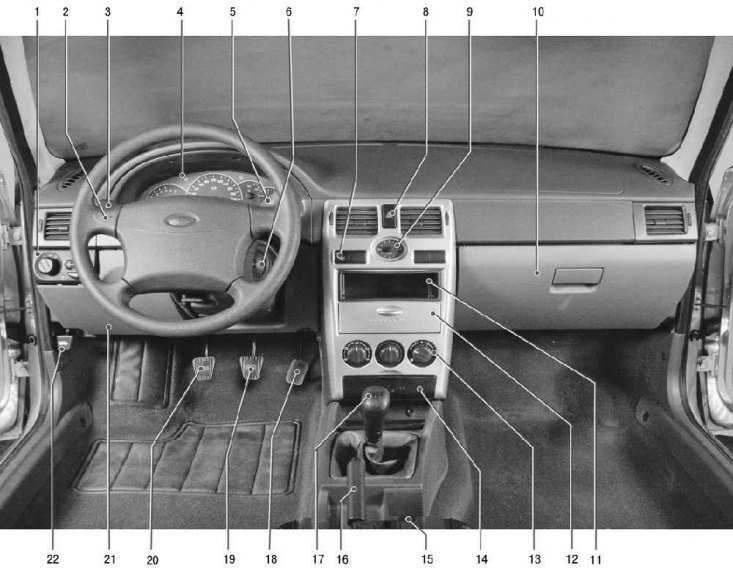

Рис. 1.6. Панель приборов и органы управления
Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом справа и снабженный фильтром улавливания пыли, который очищает поступающий в салон воздух от пыли, копоти, пыльцы растений и пр. Воздух, поступающий в салон через воздухозаборник, проходит через отопитель. В зависимости от положения рукояток регуляторов блока 13 (см. рис. 1.6) управления отоплением и вентиляцией в салон автомобиля поступает либо подогретый, либо холодный воздух.

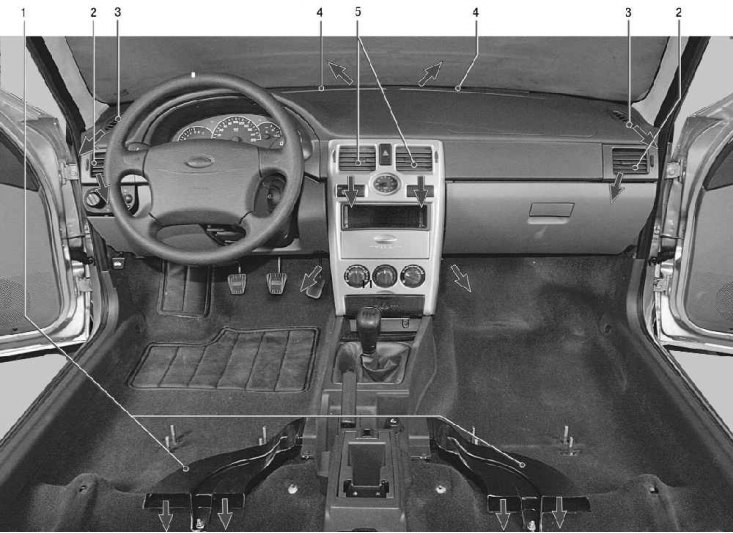

Рис. 1.8. Органы распределения потоков воздуха
Статья основана на информации с сайта LadaMan.ru
Расположение органов распределения потоков воздуха показано на рис. 1.8, расположение органов управления отоплением и вентиляцией — на рис. 1.9.
В салоне автомобиля расположены следующие органы распределения потоков воздуха.
1 – воздуховоды подачи воздуха к ногам пассажиров на заднем сиденье.

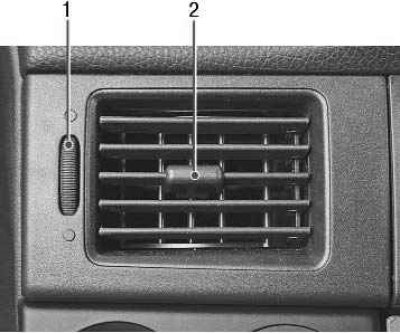

2 – боковые сопла подачи воздуха к водителю и пассажиру на переднем сиденье или на стекла передних дверей. Направление потока воздуха регулируют поворотом решетки (в вертикальном направлении) и створок (в горизонтальном направлении) за рукоятку 2, расположенную в середине решетки. Интенсивность потока регулируют перемещением колеса 1 в вертикальном направлении. При верхнем крайнем положении регулировочного колеса поток воздуха из левого сопла максимальный, при нижнем положении — поток воздуха перекрыт. Алгоритм управления интенсивностью потока из правого сопла аналогичен левому.

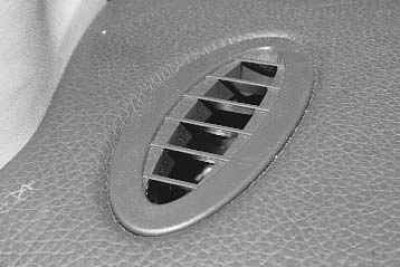

3 – сопла обдува стекол передних дверей.
4 – сопла обдува ветрового стекла.

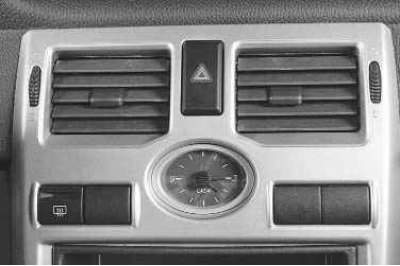

5 – центральные сопла подачи воздуха в салон. Направление потоков воздуха из центральных сопел регулируют так же, как из боковых (см. п. 2).
