Рис. 1.7. Комбинация приборов

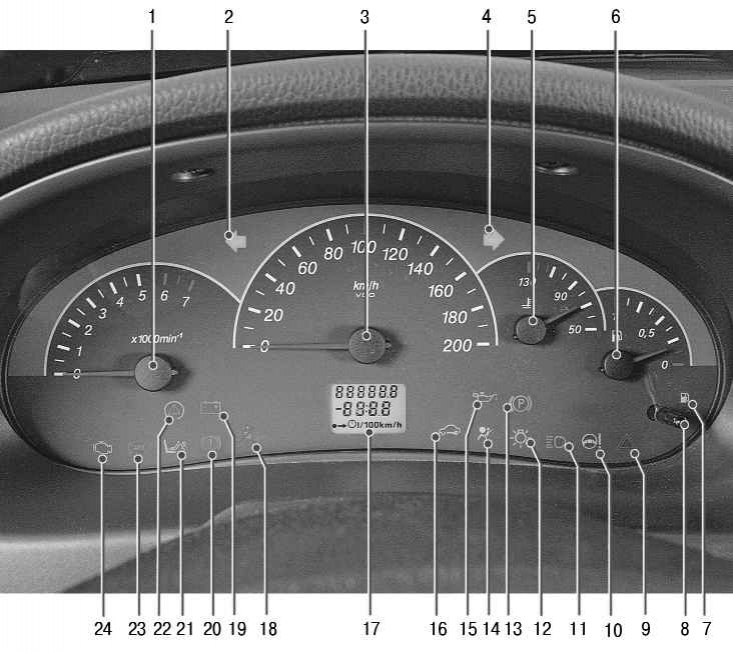

Расположение приборов и сигнализаторов в комбинации приборов показано на рис. 1.7.
В комбинации приборов установлены следующие приборы и сигнализаторы.
1 – тахометр. Показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 7, цена деления 0,5. Для того чтобы узнать частоту вращения коленчатого вала в мин⁻¹, нужно показания тахометра умножить на 1000. Зона шкалы красного цвета — опасный для двигателя режим работы. Не допускайте превышение максимально разрешенной частоты вращения коленчатого вала двигателя (порог – 6000 мин⁻¹).
2 – контрольная лампа включения левого указателя поворота (со светофильтром зеленого цвета в виде стрелки) загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой сигнализирует о перегорании лампы в каком-либо указателе поворота.

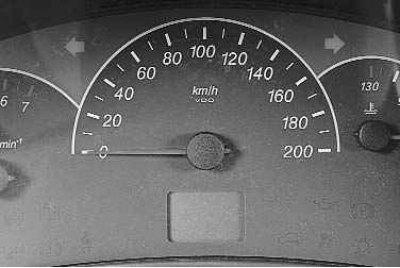

3 – спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 200 км/ч, цена деления 10 км/ч. Привод спидометра электрический от датчика, установленного на картере коробки передач.
4 – контрольная лампа включения правого указателя поворота (см. п. 2).

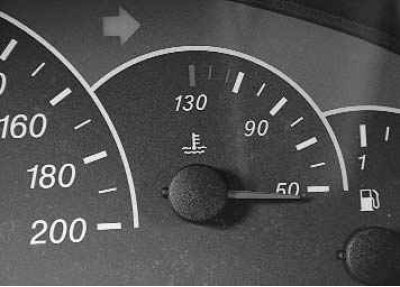

5 – указатель температуры жидкости в системе охлаждения двигателя. Если стрелка указателя вступает в красную зону (больше 115°C), что означает перегрев двигателя, то раздается постоянный (в течение 5 с) звуковой сигнал. Он будет повторяться до тех пор, пока стрелка не выйдет из красной зоны (меньше 110°C). Если стрелка находится в красной зоне, следует остановиться, дать двигателю остыть и устранить причину перегрева.
Внимание! Не допускайте эксплуатацию автомобиля с перегретым двигателем, так как это приведет к серьезным поломкам двигателя.

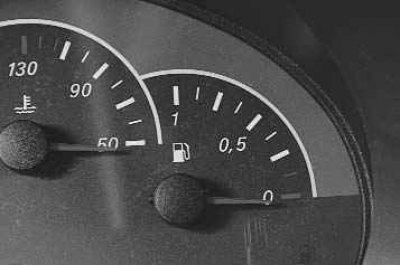

6 – указатель уровня топлива. Переход стрелки в красную зону шкалы указывает на необходимость дозаправки во избежание перебоев в работе двигателя.
7 – сигнальная лампа резервного остатка топлива. Загорается оранжевым светом при необходимости дозаправки автомобиля во избежание перебоев в работе двигателя. Одновременно с загоранием сигнальной лампы раздается прерывистый (2 повторных включения/выключения длительностью 0,25 с) звуковой сигнал.
Предупреждение! Никогда не допускайте полной выработки топлива. Это может привести к повреждению топливного насоса и к аварийной ситуации из-за остановки вашего автомобиля на дороге.
8 – кнопка сброса показаний счетчика суточного пробега и переключения режимов работы жидкокристаллического дисплея маршрутного компьютера. Нажатием на кнопку при неподвижном автомобиле устанавливают на ноль счетчик суточного пробега в жидкокристаллическом дисплее или выбирают режим показа суточного или общего пробега.
9 – контрольная лампа включения аварийной сигнализации (со светофильтром красного света). Загорается мигающим светом при включении аварийной сигнализации.
10 – контрольная лампа электроусилителя рулевого управления (подключена, если на автомобиль установлен электроусилитель рулевого управления). Загорается оранжевым светом при включении зажигания и гаснет после пуска двигателя.
Внимание! Загорание контрольной лампы электроусилителя рулевого управления при работающем двигателе указывает на неисправность электроусилителя, которую необходимо устранить. Эксплуатация автомобиля с неисправным рулевым управлением опасна для жизни.
11 – контрольная лампа включения дальнего света фар (со светофильтром синего цвета) указывает на включение дальнего света фар.
12 – контрольная лампа включения наружного освещения (со светофильтром зеленого цвета) указывает на включение габаритных огней в фарах и задних фонарях.
13 – контрольная лампа включения стояночного тормоза (со светофильтром красного цвета) загорается при включенном зажигании, если автомобиль заторможен стояночным тормозом.
14 – сигнальная лампа подушек безопасности (подключена, если в автомобиле установлены подушки безопасности). Загорается оранжевым светом при включении зажигания и после пуска двигателя гаснет.
Предупреждение! При загорании сигнальной лампы во всех других случаях немедленно обратитесь в сервис. Помимо возможного отказа в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
15 – сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает о том, что давление в системе смазки двигателя ниже нормы.
При работающем двигателе горящая сигнальная лампа и постоянный (в течение 5 с) сигнал зуммера указывают на недостаточное давление в системе смазки двигателя.
Внимание! Эксплуатация автомобиля с неисправной системой смазки может привести к серьезным поломкам двигателя.
16 – контрольная лампа иммобилизатора. Загорается оранжевым светом и отображает состояние иммобилизатора, подробнее см. «Управление электронной противоугонной системой»).
17 – жидкокристаллический дисплей. Верхняя строка отображает по выбору общий или суточный пробег, а нижняя строка — время, температуру наружного воздуха или функции бортового компьютера.
18 – сигнальная лампа непристегнутого ремня безопасности водителя (может быть подключена в вариантном исполнении). Загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя. Одновременно с загоранием лампы раздается прерывистый (5 повторных циклов) сигнал зуммера.
19 – сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Горение лампы сопровождается прерывистым (5 повторных включений/выключений по 0,5 с) сигналом зуммера. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения либо слабым натяжением (обрывом) ремня привода генератора.
Внимание! Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, что чревато пожаром.
20 – сигнальная лампа аварийного состояния тормозной системы (со светофильтром красного света). Загорается при включении зажигания и гаснет после пуска двигателя. Загорание лампы аварийного состояния тормозной системы и сигнал зуммера (5 повторных включений) при работающем двигателе свидетельствуют о падении уровня тормозной жидкости ниже метки «MIN» на бачке главного цилиндра тормоза.
Внимание! Эксплуатация автомобиля с неисправной тормозной системой запрещена.
21 – сигнальная лампа отключенной подушки безопасности переднего пассажира (подключена в вариантном исполнении).
22 – сигнальная лампа неисправности электронного распределителя тормозных сил (подключена в вариантном исполнении). Лампа загорается красным светом при включении зажигания и через 2 с гаснет (режим самотестирования).
23 – сигнальная лампа антиблокировочной системы тормозов (подключена в вариантном исполнении, если на автомобиле установлена антиблокировочная система тормозов). Лампа загорается красным светом при включении зажигания и через 2 с гаснет (режим самотестирования). Горение лампы при работающем двигателе указывает на неисправность антиблокировочной системы.
Внимание! Во всех других случаях загорание сигнальной лампы антиблокировочной системы тормозов свидетельствует о возникновении неисправности, которую необходимо устранить на специализированной станции технического обслуживания, так как торможение происходит без участия ABS.
24 – сигнальная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ». Загорается оранжевым светом при включении зажигания и после пуска двигателя гаснет.
Примечание. Горение сигнальной лампы «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» при работающем двигателе обусловлено неисправностью системы управления двигателя (системы впрыска топлива). Это не означает, что двигатель необходимо немедленно остановить, так как в этом случае система управления двигателем переходит на аварийные режимы, позволяющие двигателю работать в условиях, близких к нормальным. Однако причину неисправности нужно устранить как можно быстрее, потому что длительная эксплуатация автомобиля с горящей лампой может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и к поломкам двигателя.
