Тросовое сцепление (для КПП JH3)
Тросовый привод сцепления не имеет механизма автоматической компенсации зазора.
Однодисковое, сухое, с центральной диафрагменной пружиной. Механизм расположен в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.

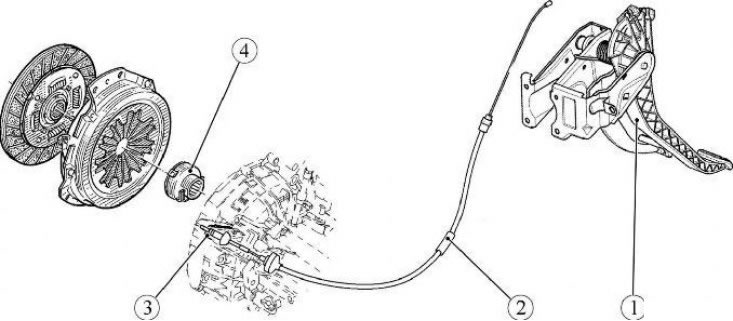

1 - педаль сцепления; 2 - трос привода сцепления; 3 - вилка выключения сцепления; 4 - подшипник выключения сцепления

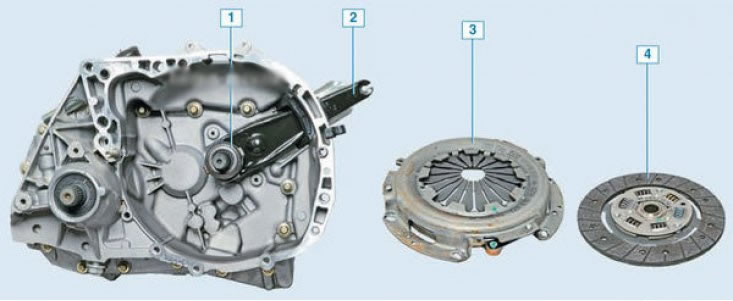

1 – подшипник выключения сцепления с муфтой в сборе; 2 – вилка выключения сцепления; 3 – нажимной диск с кожухом в сборе («корзина сцепления»); 4 – ведомый диск

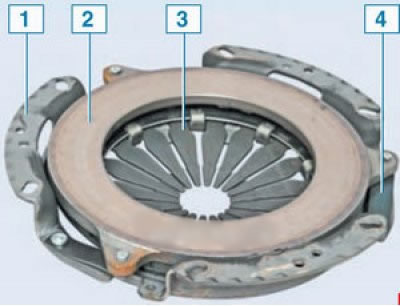

Корзина сцепления (нажимной диск в сборе): 1 – кожух сцепления; 2 – нажимной диск; 3 – диафрагменная пружина; 4 – соединительные пластины
Кожух сцепления соединен шестью болтами с маховиком двигателя. Замена «корзины» необходима при кольцевом износе лепестков диафрагменной пружины на глубину более 0,8 мм, а также в случае уменьшения усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности нажимного диска или «осадку» диафрагменной пружины.

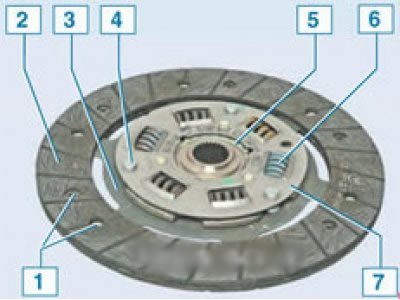

Ведомый диск сцепления: 1 – заклепка фрикционной накладки; 2 – фрикционные накладки; 3 – пружинная пластина; 4 – опорный палец; 5 – ступица диска; 6 – пружина демпфера; 7 – пластина демпфера
Ведомый диск с пружинным демпфером крутильных колебаний установлен на шлицах первичного вала коробки передач между маховиком и нажимным диском.
Наружный диаметр 200 мм, толщина – 7,6 мм. Ведомый диск заменяют при его осевом биении в зоне фрикционных накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если головки заклепок углублены от поверхности накладок менее чем на 0,2 мм.

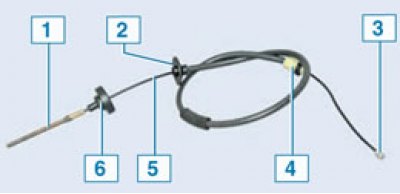

Трос сцепления: 1 – передний наконечник троса; 2 – передний наконечник оболочки троса; 3 – задний наконечник троса; 4 – задний наконечник оболочки троса; 5 – трос; 6 – резиновая опорная втулка
Передний наконечник троса закреплен в вилке выключения сцепления, а задний наконечник – в держателе педали сцепления. Передний наконечник – резьбовой, служит для регулировки привода выключения сцепления.

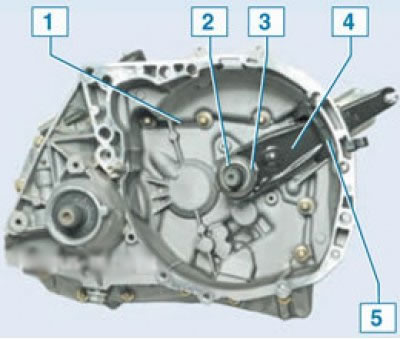

Детали привода сцепления: 1 – картер сцепления; 2 – направляющая втулка подшипника выключения сцепления; 3 – подшипник выключения сцепления с муфтой в сборе; 4 – вилка выключения сцепления; 5 – грязезащитный чехол
Гидравлическое сцепление (для КПП JR5)
Привод выключения сцепления – гидравлический. Усилие в нем от педали сцепления к подшипнику выключения сцепления передается через рабочую жидкость. Гидропривод состоит из главного и рабочего цилиндров сцепления, соединенных трубопроводом. Рабочая жидкость залита в бачок, который установлен на главном тормозном цилиндре и используется для питания тормозной системы и привода выключения сцепления.

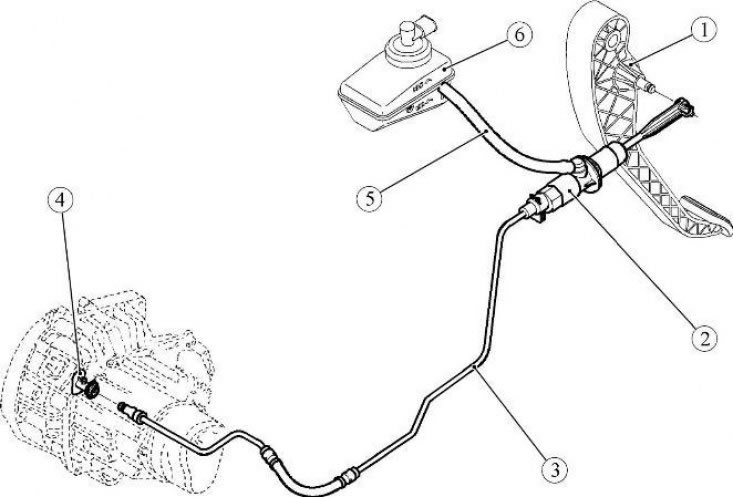

1 - педаль сцепления; 2 - главный цилиндр привода сцепления; 3 - трубопровод, соединяющий главный и рабочий цилиндры привода сцепления; 4 - рабочий цилиндр привода сцепления; 5 - подводящий трубопровод главного цилиндра привода сцепления; 6 - бачок гидропривода тормозов

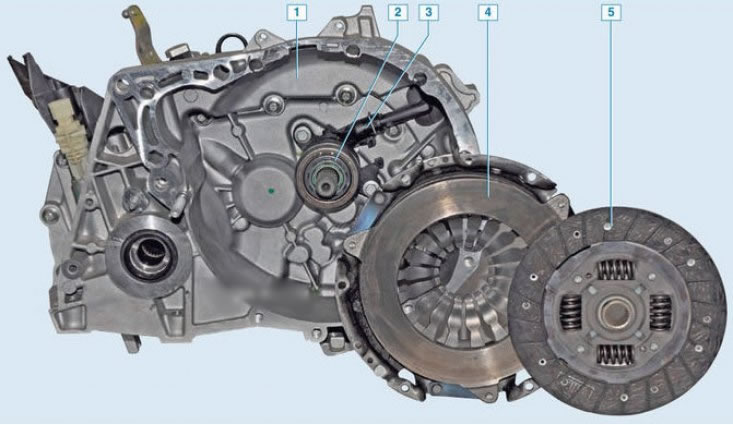

1 – картер сцепления; 2 – подшипник выключения сцепления; 3 – рабочий цилиндр выключения сцепления; 4 – нажимной диск с кожухом в сборе («корзина»); 5 – ведомый диск

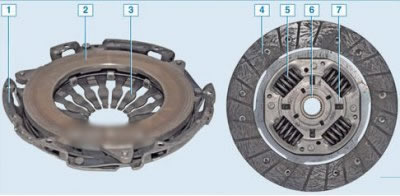

«Корзина» и ведомый диск сцепления: 1 – кожух; 2 – нажимной диск; 3 – диафрагменная пружина; 4 – фрикционные накладки; 5 – демпферные пружины; 6 – ступица ведомого диска; 7 – демпфер

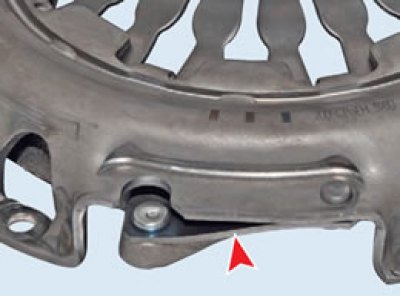

Упругие пластины. В кожухе установлена диафрагменная пружина, которая отштампована из листовой пружинной стали. В свободном состоянии пружина имеет вид усеченного конуса с радиальными прорезями, идущими от внутреннего края пружины. Прорези пружины образуют восемнадцать лепестков, которые являются упругими выжимными рычажками. За счет упругости рычажков диафрагменная пружина создает более равномерное давление на нажимной диск сцепления, что способствует более плавному включению и выключению сцепления.

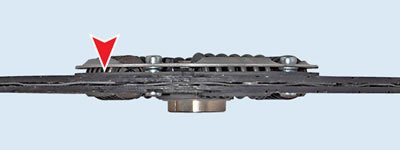

Расположение волнистой пружинной пластины. Ведомый диск с пружинным демпфером крутильных колебаний установлен на шлицах первичного вала коробки передач между маховиком двигателя и нажимным диском.
Демпфер крутильных колебаний гасит колебания, возникающие от динамических нагрузок в трансмиссии и неравномерной работы двигателя.

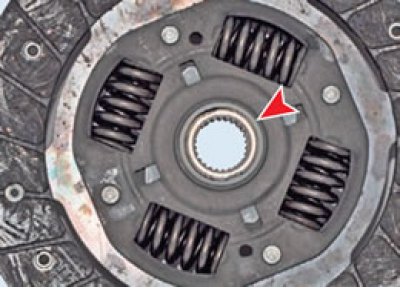

Демпфер холостого хода. Между пластинами демпфера установлена ступица диска. В пазах ступицы и демпферных пластин установлены пружины демпфера. Демпферные пластины соединены опорными пальцами. В ступице диска напротив опорных стоек имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно пластин демпфера, сжимая при этом демпферные пружины. Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и переключении передач.

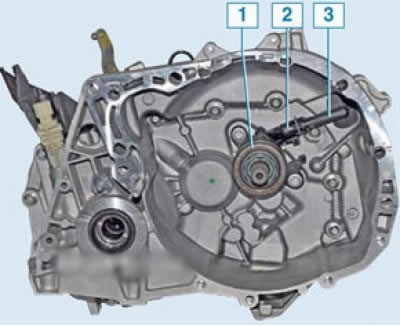

Подшипник выключения сцепления: 1 – подшипник; 2 – рабочий цилиндр; 3 – трубка подвода жидкости к рабочему цилиндру

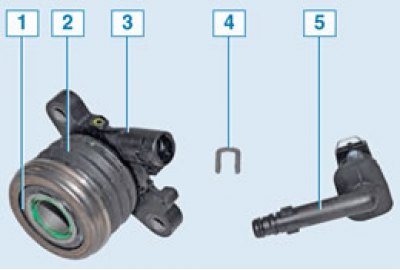

Детали рабочего цилиндра и подшипника выключения сцепления: 1 – подшипник выключения сцепления; 2 – защитный чехол; 3 – рабочий цилиндр; 4 – фиксатор; 5 – трубка подвода жидкости к рабочему цилиндру

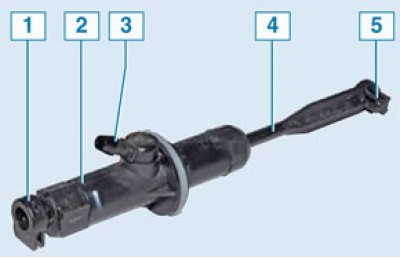

Главный цилиндр сцепления: 1 – штуцер для присоединения трубки гидропривода; 2 – корпус главного цилиндра; 3 – штуцер для подсоединения шланга подвода жидкости из бачка; 4 – толкатель; 5 – наконечник толкателя

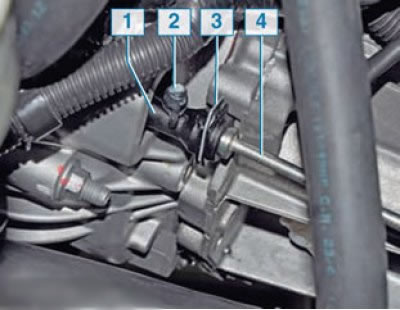

Штуцер прокачки гидропривода сцепления: 1 – трубка подвода жидкости к рабочему цилиндру; 2 – штуцер прокачки; 3 – фиксатор; 4 – трубка гидропривода сцепления
Для прокачки гидропривода сцепления на пластмассовой трубке подвода жидкости к рабочему цилиндру расположен штуцер, закрытый резиновым колпачком.
