Зняття
Встановити автомобіль на двостійковий підйомник, загальмувати гальмом стоянки і вимкнути запалювання (електрогідравлічний підйомник типу П-3,2Г вантажопідйомністю 3,2 т).
Зняти переднє колесо відповідно до вимог розділу 14 цієї ТІ.
Розблокувати кермо.

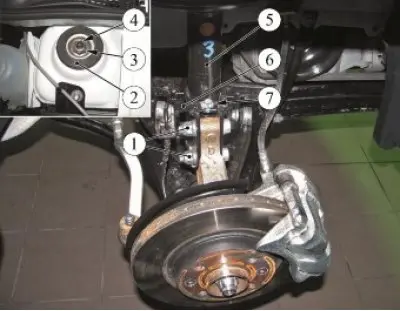

Малюнок 4-1 - Зняття стійки передньої підвіски: 1 - гайки болтів кріплення поворотного кулака до стійки передньої підвіски; 2 - верхня чашка стійки передньої підвіски; 3 - гайка кріплення штока стійки передньої підвіски до кузова автомобіля; 4 - шток стійки передньої підвіски; 5 - телескопічна стійка передньої підвіски; 6 - тримач джгута проводів датчика швидкості; 7 - болт кріплення тримача джгута проводів
Витягти джгут проводів датчика швидкості обертання переднього колеса з тримача 6, малюнок 4-1, на стійці передньої підвіски.
Відвернути болт 7 кріплення тримача джгута проводів датчика швидкості до стійки передньої підвіски та зняти тримач 6 (головка змінна 10, ключ тріскачковий).
Від'єднати переднє гальмо у зборі від поворотного кулака відповідно до вимог ТІ 3100.25100.20596 та закріпити його на нижньому важелі передньої підвіски.
Відвернути дві гайки 1 болтів кріплення поворотного кулака до стійки передньої підвіски, витягти боти та від'єднати стійку 5 від поворотного кулака (ключ гайковий 18, головка змінна 18, комір).
Закріпити поворотний кулак до кузова автомобіля.
Відвернути гайку 3 кріплення штока 4 стійки передньої підвіски до кузова автомобіля (ключ кільцевий 21, шестигранник кутовий 6).
Зняти верхню чашку 2 стійки передньої підвіски.
Зняти стійку 5 передньої підвіски.
Встановити стійку передньої підвіски пристосування для розбирання стійок, стиснути пружину до відходу крайніх витків пружини від опорних чашок стійки і відвернути гайку 5, малюнок 4-2, кріплення верхньої опори стійки (пристосування для розбирання стійок КТ01 -22 (ВКФ "ТЕП" р. Іркутськ) або пристосування для стиснення пружин типу 12625 код 96 71 06 00 ф. "Stahlwille", ключ кільцевий 27, шестикутник кутовий 6).

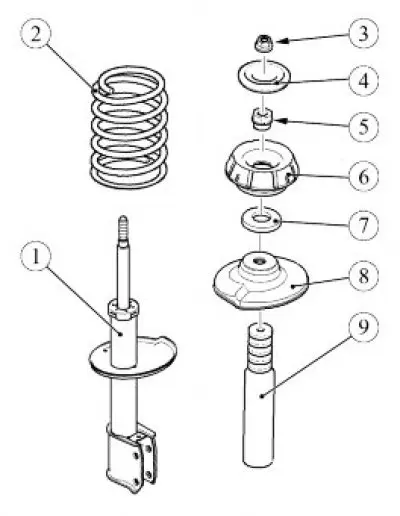

Малюнок 4-2 - Стійка телескопічна передньої підвіски в зборі: 1 - телескопічна стійка передньої підвіски; 2 - пружина передньої підвіски; 3 - гайка кріплення штока стійки передньої підвіски до кузова автомобіля; 4 - верхня чашка стійки передньої підвіски; 5 - гайка кріплення верхньої опори; 6 - верхня опора стійки передньої підвіски; 7 - підшипник верхньої опори; 8 - верхня опорна чашка пружини; 9 - буфер ходу стиснення
Зняти зі стійки передньої 1 підвіски верхню опору 6, підшипник 7 верхньої опори і верхню опорну чашку 8 пружини.
Розвантажити та зняти зі стійки пружину 2 та буфер 9 ходу стиснення.
Встановлення
Увага! Перевірити стан деталей стійки передньої підвіски та за потреби замінити.
Увага! Наведені нижче елементи кріплення підлягають обов'язковій заміні:
- гайка кріплення верхньої опори стійки;
- гайка кріплення штока стійки передньої підвіски до кузова автомобіля;
- гайки болтів кріплення поворотного кулака до стійки передньої підвіски.
Матеріал взято з веб-ресурсу: www.LadaMan.ru
Увага! При складанні стійки передньої підвіски контролювати положення крайніх витків пружини щодо профілю опорних чашок. Пружина повинна розташовуватись у канавках опорних чашок, як показано на малюнку 4-3.

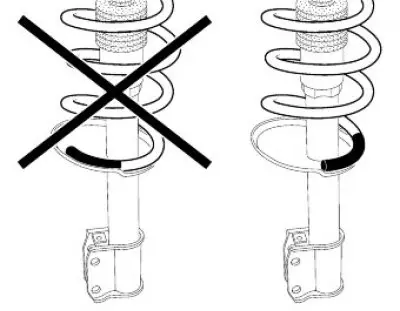

Малюнок 4-3 - Положення витка пружини в опорній чашці
Встановити на стійку передньої 1 підвіски буфер 9 ходу стиснення і пружину.
Стиснути пружину 2 (пристрій для розбирання стояків КТ01-22 (ВКФ "ТЕП" м. Іркутськ) або пристосування для стиснення пружин типу 12625 код 96 71 06 00 ф. "Stahlwille").
Встановити на стійку верхню опорну чашку 8 пружини, підшипник 7, верхню опору 6 і загорнути гайку 5. Момент затягування гайки 62 Н·м (6,2 кгс·м) (шестигранник кутовий 6, кільцевий ключ 27, вставка змінна 27 типу 48 2. "Stahlwille", ключ моментний типу 50 180012 ф. "Stahlwille").
Розвантажити пружину.
Встановити стійку передньої підвіски на автомобіль, встановити верхню чашку 4 стійки і завернути на шток стійки гайку 3. Момент затяжки гайки 44 Н·м (4,4 кгс·м) (шестигранник кутовий 6, кільцевий ключ 21, вставка змінна 21 типу 58 22 40. "Stahlwille", ключ моментний типу 50 180012 ф. "Stahlwille").
Підключити стійку до поворотного кулака, вставити болти кріплення та загорнути гайки. Момент затяжки гайок 105 Н·м (10,5 кгс·м) (ключ гайковий 18, головка змінна 18, комір, ключ моментний).
Встановити переднє гальмо у зборі на поворотний кулак відповідно до вимог ТІ 3100.25100.20596.
Встановити тримач джгута проводів датчика швидкості на передню стоку та закріпити болтом (головка змінна 10, ключ тріскачковий).
Встановити джгут проводів датчика швидкості у тримач на стійці передньої підвіски.
Встановити переднє колесо відповідно до вимог розділу 14 цієї ТІ.
Натиснути на педаль гальма 2 – 3 рази для встановлення поршнів колісних гальмівних циліндрів у робоче положення.
Перевірити та при необхідності відрегулювати кути установки передніх коліс відповідно до вимог ТІ 3100.25100.13060.
Пред'явити автомобіль ВТК. ВТК перевірити автомобіль на відповідність вимогам ТУ 017200-254-00232934, пп. 1.19.19, 1.19.22.
