Примітка: Каталожні номери перемикачів див. тут.
Увага! Зняття та встановлення підрульових перемикачів здійснюється без зняття кермового колеса.
Зняття
Встановити автомобіль на робоче місце і загальмувати гальмом стоянки.
Повернути рульове колесо в бік перемикача, що знімається, і вимкнути запалювання (операція виконується для забезпечення доступу до гвинтів кріплення перемикача через верхній отвір рульового колеса).
Відвернути два гвинти кріплення кожухів рульової колонки і...

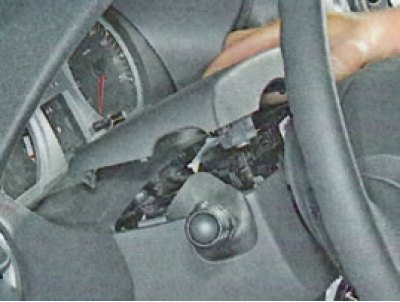

... подолавши зусилля фіксаторів, зняти верхній...

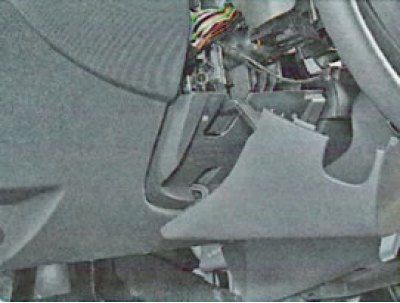

... і нижній кожухи кермової колонки.
Увага! Перед зняттям перемикача режимів склоочисника зняти приймальну котушку транспондера з корпусу вимикача запалювання.

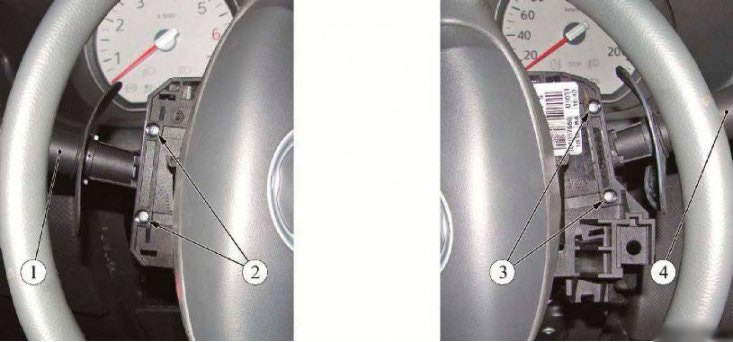

Малюнок 4-1 - Зняття підрульових перемикачів: 1 - перемикач покажчиків повороту та світла фар; 2 - гвинти кріплення перемикача покажчиків повороту та світла фар; 3 - гвинти кріплення перемикача режимів склоочисника; 4 - перемикач режимів склоочисника

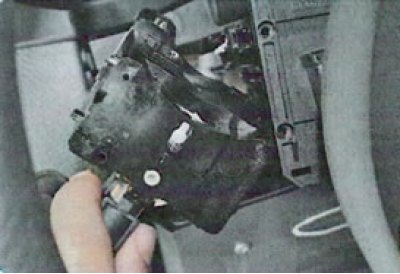

Відвернути два гвинти (2) зліва або (3) праворуч, малюнок 4-1, кріплення, витягти перемикач (1) або (4) з корпусу блоку перемикачів.
Від'єднати колодку джгута проводів від перемикача та зняти перемикач (викрутка хрестоподібна).
Перевірка роботи підрульових перемикачів
Перевірте правильність замикання контактів перемикачів у різних положеннях. Підключіть контрольну лампу на 12 В (з джерелом струму) або автотестер з функцією "продзвонювання" ланцюга до відповідних висновків, зазначених у табл. 1 та 2. Номери висновків перемикачів вказані на малюнку 1 та 2.

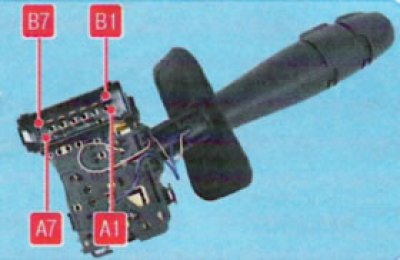

Рисунок 1. Номери вивоів перемикача зовнішнього освітлення та покажчиків повороту.

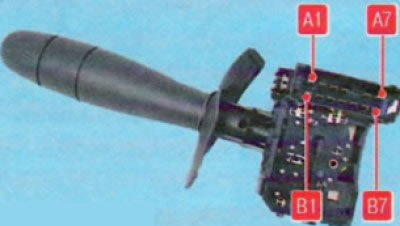

Рисунок 2. Номери висновків перемикача очищувача та омивача вітрового скла
Таблиця 1. При різних положеннях важеля перемикача зовнішнього освітлення та покажчиків повороту з кнопкою увімкнення звукового сигналу
| Прилад, що вмикається | Номери замкнутих контактів |
| Лівий покажчик повороту | А7-А6 |
| Правий покажчик повороту | А5-А6 |
| Габаритний вогонь | В1-В2 |
| Перемикання ближнього / далекого світла | В5-ВЗ |
| Далеке світло фар | В5-ВЗ + В7-В6 |
| Передні протитуманні фари | А1-В2 + В1-В2 |
| Задній протитуманний ліхтар | АЗ-В2 + В1-В2 |
| Звуковий сигнал | А4-В6 |
Таблиця 2. При різних положеннях важеля перемикача очищувача та омивача вітрового скла з кнопкою перемикання режимів відображення бортового комп'ютера
| Прилад, що вмикається | Номери замкнутих контактів |
| Насос омивача вітрового скла | А4-В4 |
| Мала швидкість склоочисника | АЗ-А7 |
| Велика швидкість склоочисника | А2-А7 |
| Переривчастий режим роботи склоочисника | А1-А7 + АЗ-А6 |
| Переривчастий режим роботи склоочисника, мала швидкість | АЗ-А6 |
| Кнопка перемикання режимів відображення бортового комп'ютера | А4-В7 |
Переведіть важіль перемикача в положення, що відповідає контактам, що перевіряються, - лампа повинна загорітися. В іншому випадку вимикач несправний.
Встановлення
Підключити до перемикача колодку джгута панелі приладів.
Встановити перемикач у корпус блоку перемикачів та закріпити двома гвинтами (викрутка хрестоподібна).
Встановити, якщо знято, приймальну котушку транспондера.
Встановити верхній та нижній кожухи кермової колонки та закріпити двома гвинтами.
Включити запалення та перевірити роботу підрульових перемикачів.
Дані взяті із зазначеного сайту (LADAman)
