Napomena: Brojevi dijelova prekidača vidi ovdje.
Pažnja. Uklanjanje i ugradnja prekidača na stupu volana vrši se bez skidanja volana.
Uklanjanje
Postavite vozilo u radni prostor i aktivirajte parkirnu kočnicu.
Okrenite volan prema prekidaču koji se uklanja i isključite paljenje (operacija se izvodi kako bi se omogućio pristup vijcima koji pričvršćuju prekidač kroz gornji otvor volana).

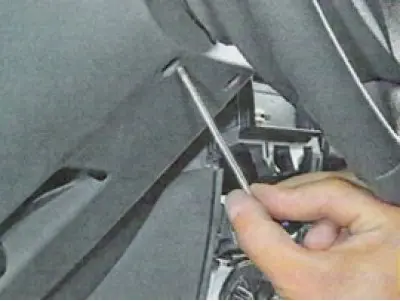

Otpustite dva vijka koji pričvršćuju poklopce stupa volana i...

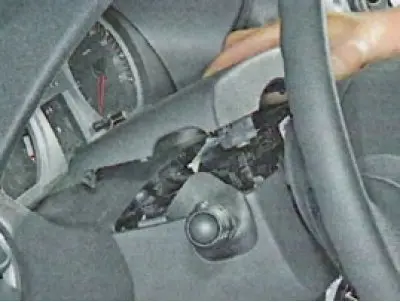

... nakon što ste prevladali silu stezaljki, uklonite gornji...

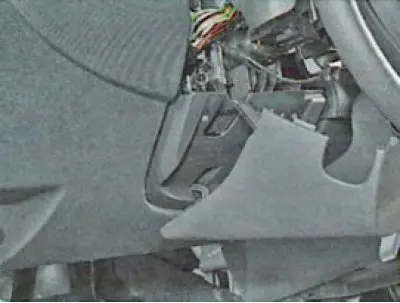

... i donje poklopce stupa volana.
Oprez: Prije uklanjanja prekidača načina rada brisača vjetrobranskog stakla, uklonite zavojnicu za prijem transpondera iz kućišta prekidača za paljenje.

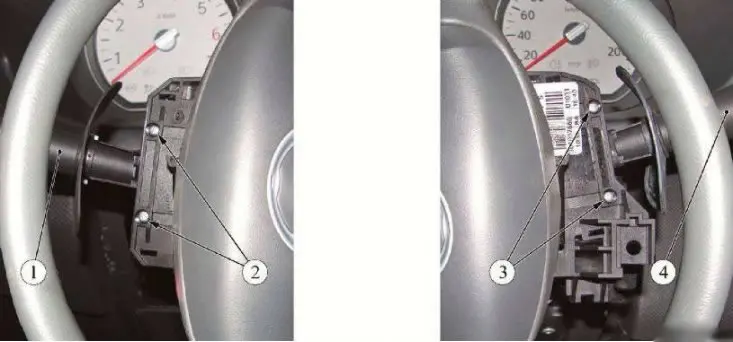

Slika 4-1 - Uklanjanje prekidača na stupu upravljača: 1 - pokazivač smjera i prekidač prednjih svjetala; 2 - vijci za pričvršćivanje prekidača pokazivača smjera i prednjih svjetala; 3 - vijci za pričvršćivanje prekidača načina rada brisača vjetrobranskog stakla; 4 - prekidač načina rada brisača vjetrobranskog stakla

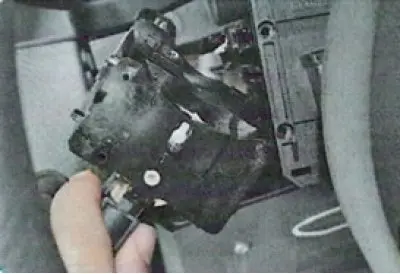

Odvrnite dva vijka (2) s lijeve ili (3) s desne strane, slika 4-1, pričvršćivači, uklonite prekidač (1) ili (4) iz kućišta bloka prekidača.
Odspojite konektor ožičenja od prekidača i uklonite prekidač (križni odvijač).
Provjera rada prekidača na stupu upravljača
Provjerite ispravno zatvaranje kontakata prekidača u različitim položajima. Spojite 12V ispitnu lampicu (s izvorom struje) ili autotester s funkcijom "kontinuiteta" strujnog kruga na odgovarajuće priključke navedene u tablici. 1 i 2. Brojevi priključaka prekidača prikazani su na slici 1 i 2.

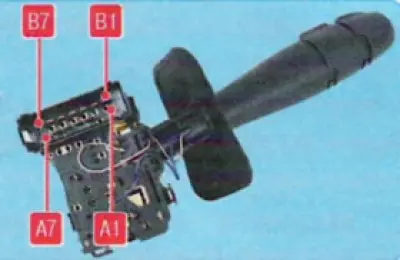

Slika 1. Brojevi pinova prekidača vanjske rasvjete i pokazivača smjera.

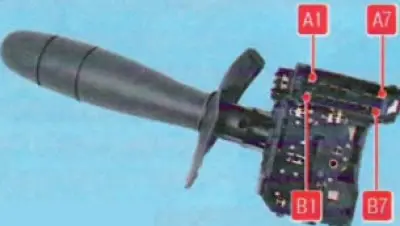

Slika 2. Brojevi pinova prekidača brisača i perača vjetrobranskog stakla
Tablica 1. Pri različitim položajima poluge prekidača vanjske rasvjete i pokazivača smjera s tipkom za uključivanje sirene
| Uključeni uređaj | Zatvoreni kontaktni brojevi |
| Lijevi pokazivač smjera | A7-A6 |
| Desni pokazivač smjera | A5-A6 |
| Bočno svjetlo | B1-B2 |
| Prebacivanje kratkih/dugih svjetala | B5-B3 |
| Duga svjetla | B5-B3 + B7-B6 |
| Prednja svjetla za maglu | A1-B2 + B1-B2 |
| Stražnje svjetlo za maglu | AZ-B2 + B1-B2 |
| Zvučni signal | A4-B6 |
Tablica 2. Pri različitim položajima ručice prekidača brisača i perača vjetrobranskog stakla s tipkom za prebacivanje načina prikaza putnog računala
| Uključeni uređaj | Zatvoreni kontaktni brojevi |
| Pumpa za pranje vjetrobranskog stakla | A4-B4 |
| Mala brzina brisača vjetrobranskog stakla | AZ-A7 |
| Brisač vjetrobranskog stakla velike brzine | A2-A7 |
| Povremeni način rada brisača | A1-A7 + AZ-A6 |
| Povremeni način rada brisača, mala brzina | AZ-A6 |
| Tipka za promjenu načina prikaza putnog računala | A4-B7 |
Pomaknite ručicu prekidača u položaj koji odgovara kontaktima koji se testiraju - lampica bi se trebala upaliti. U suprotnom, prekidač je neispravan.
Montaža
Spojite konektor kabelskog svežnja instrumentne ploče na prekidač.
Ugradite prekidač u kućište bloka prekidača i pričvrstite ga s dva vijka (križni odvijač).
Ugradite zavojnicu za prijem transpondera, ako je uklonjena.
Ugradite gornji i donji poklopac stupa volana i pričvrstite ga s dva vijka.
Uključite paljenje i provjerite rad prekidača na stupu upravljača.
