Дијаграм система управљања мотором 1.4i 16V (ЕВРО III) (Kalina 1119)

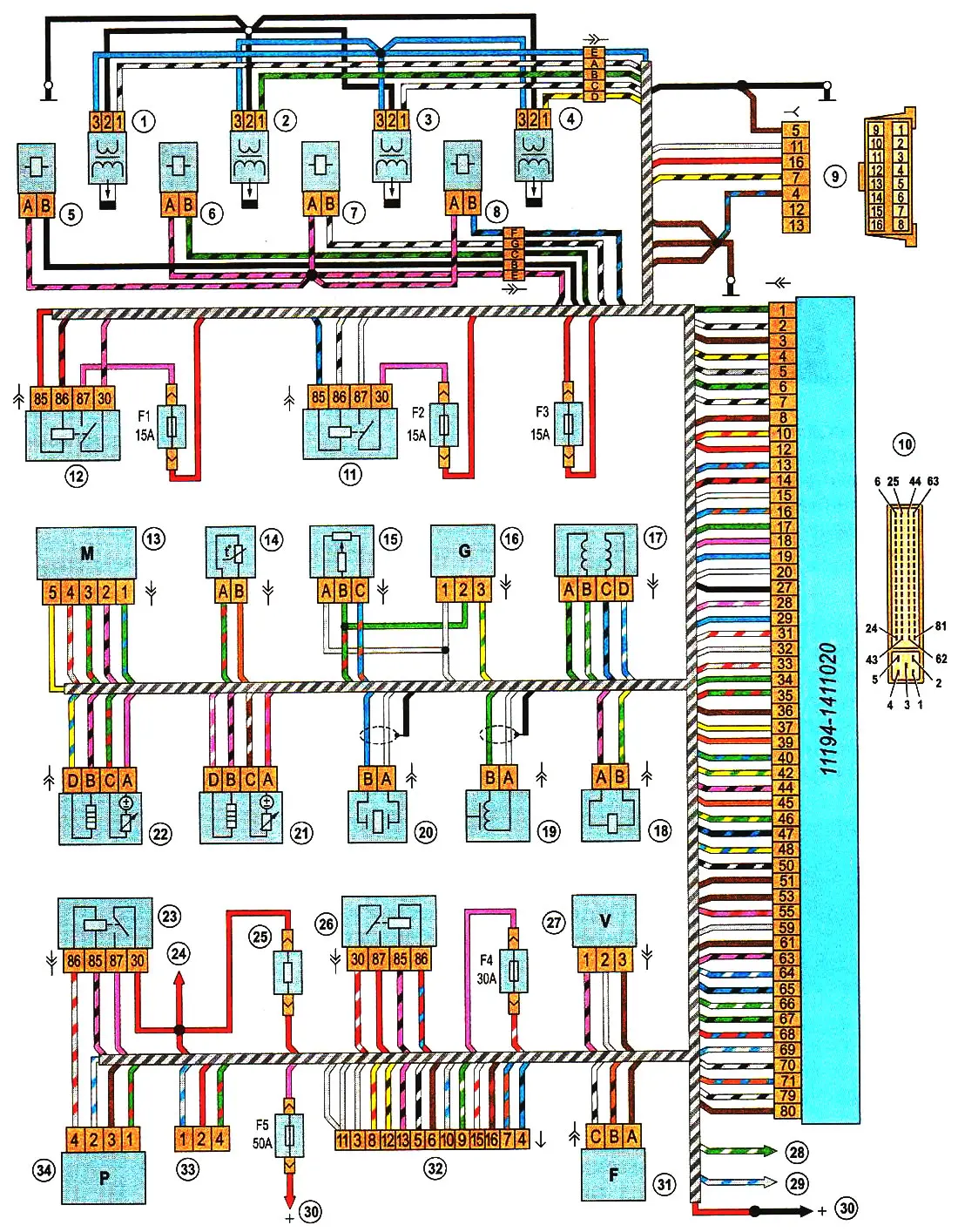

Дијаграм система управљања мотором 1.4i 16V (EURO III): 1 - свећица и калем за паљење првог цилиндра; 2 - свећица и калем за паљење другог цилиндра; 3 - свећица и калем за паљење трећег цилиндра; 4 - свећица и калем за паљење четвртог цилиндра; 5 - инјектор првог цилиндра; 6 - инјектор другог цилиндра; 7 - инјектор трећег цилиндра; 8 - инјектор четвртог цилиндра; 9 - блок дијагностичког конектора; 10 - Електронска контролна јединица мотора (ECU); 11 - релеј пумпе за гориво; 12 - главни релеј система за управљање мотором; 13 - сензор масеног протока ваздуха; 14 - сензор температуре расхладне течности; 15 - сензор положаја гаса; 16 - Сензор за неравни пут; 17 - контрола празног хода; 18 - вентил за чишћење адсорбера; 19 - сензор положаја радилице; 20 - сензор детонације; 21, 22 - сензори концентрације кисеоника; 23 - Релеј електричног вентилатора система за хлађење мотора (велика брзина); 24 - до електричног вентилатора система за хлађење мотора; 25 - додатни отпорник електричног вентилатора система за хлађење мотора; 26 - Релеј електричног вентилатора система за хлађење мотора (мала брзина); 27— сензор брзине возила; 28 - до сензора показивача температуре расхладне течности; 29 - до сензора притиска моторног уља; 30 - до позитивног пола батерије; 31 - сензор положаја брегасте осовине; 32 - блок за повезивање са електричном мрежом возила; 33 - конектор за повезивање са кабловским свежњем инструмент табле; 34 - Сензор притиска клима уређаја; F1 - осигурач за ECU и кола система за управљање мотором; F2 - Осигурач кола пумпе за гориво; F3 - Осигурач ЕЦУ-а; Ф4 и Ф5 - осигурачи за електрични вентилатор система за хлађење мотора

Напомена: Веза са пумпом за гориво се врши преко електричног система возила (видети "Шема електричних инсталација возила са тело лимузина" или "Дијаграм електричне опреме за возила са хечбеком и караваном").
