Senzor položaja papučice kočnice — provjera i zamjena (Vesta 2180)

Senzor položaja papučice kočnice ugrađen je u isto kućište kao i prekidač svjetla kočnice.

Za dovršetak rada trebat će vam multimetar.

S asistentom provjeravamo aktivaciju stop svjetala.

Slijed izvršenja

1. Pripremite automobil za rad (pogledajte "Priprema automobila za održavanje i popravak").

Napomena: Za provjeru prekidača stop svjetla, uključite paljenje i ručno pritisnite papučicu kočnice do vrijednosti slobodnog hoda(stop svjetla bi se trebala upaliti). Otpustite papučicu kočnice (stop svjetla bi se trebala ugasiti). Ako se stop svjetla ne upale, provjerite prekidač i dovod napona od akumulatora do konektora kabelskog svežnja.

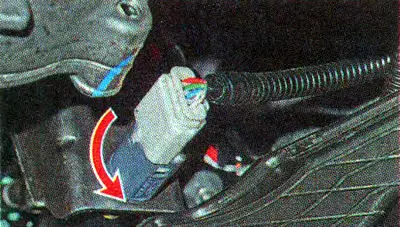

2. Okrenite senzor za 90° u smjeru suprotnom od kazaljke na satu i uklonite ga iz nosača.

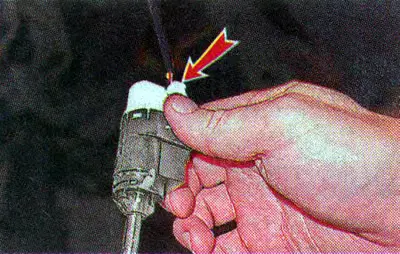

3. Pritisnite bravu i odvojite konektor kabelskog svežnja od senzora.

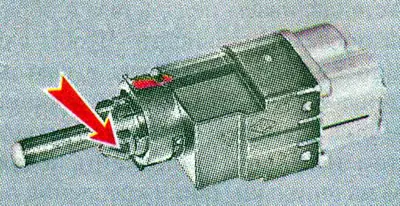

4. Za provjeru senzora, tankim odvijačem s prorezima pomaknite blokadu šipke u pravi položaj.

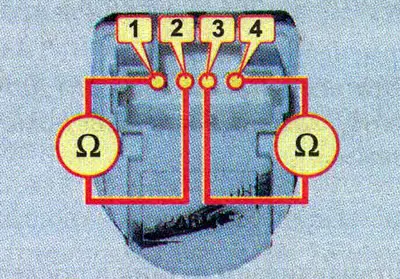

5. Spojite multimetar u načinu rada ohmmetra na priključke senzora. Lanac 3-4 mora biti zatvoren (vrijednost otpora je blizu nule), lanac 1-2 je otvoren (vrijednost otpora trebala bi težiti beskonačnosti).



6. Pritisnite šipku senzora, krug 1-2 bi se trebao otvoriti (vrijednost otpora trebala bi težiti beskonačnosti), i lanac 3-4 će se zatvoriti (vrijednost otpora je blizu nule). U suprotnom, senzor se mora zamijeniti.

7. Prije ugradnje, pomaknite blokadu šipke u lijevi položaj. Spajamo blok kabelskog svežnja na senzor. Senzor ugrađujemo u otvor nosača papučice i okrećemo ga u smjeru kazaljke na satu za 90°. Papučica kočnice treba biti u krajnjem gornjem položaju.
