1. Skinite ukrasni poklopac motora (pogledajte "Uklanjanje i ponovno postavljanje dekorativne poklopca motora").
2. Uklonite žicu s negativnog pola baterije.
3. Odvojite ispušnu cijev dodatnog prigušivača od ispušnog razvodnika odvrtanjem matica koje pričvršćuju prirubnicu ispušne cijevi na prirubnicu ispušnog razvodnika i uklanjanjem prirubnice ispušne cijevi s vijčanih vijaka prirubnice ispušnog razvodnika (pogledajte "Zamjena dodatnog prigušivača").
4. Uklonite zračni filter (pogledajte "Uklanjanje i ponovno postavljanje filtera zraka").

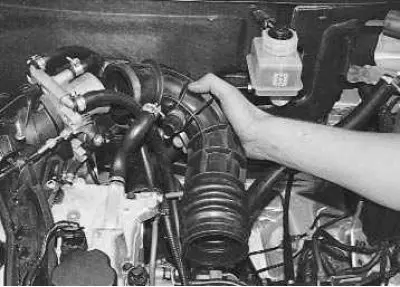

5. Uklonite crijevo za dovod zraka i tri crijeva za ventilaciju kućišta radilice (pogledajte "Čišćenje ventilacije kućišta radilice").

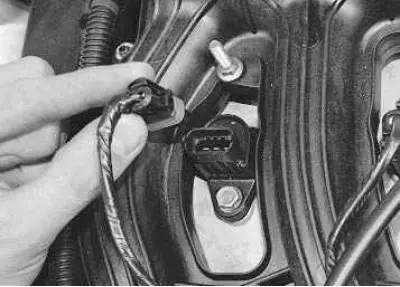

6. Odspojite četiri konektora kabelskog svežnja modula paljenja i pomaknite kabelski svežanj u stranu. Uklonite module paljenja (pogledajte "Uklanjanje i ponovno postavljanje svici za paljenje").

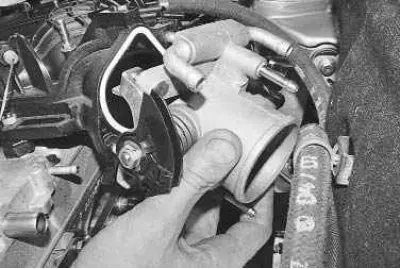

7. Uklonite sklop leptira za gas (pogledajte "Uklanjanje i ponovno postavljanje leptir čvor").
8. Skinite usisni razvodnik (pogledajte "Zamjena brtve poklopca glave cilindra").

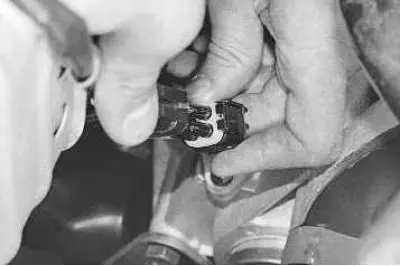

9. Odspojite konektore kabelskog svežnja upravljačkog i dijagnostičkog senzora koncentracije kisika od kabelskog svežnja motora…

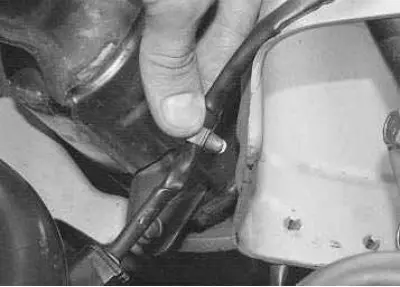

10. …i odvojite držače kabelskih svežnjeva upravljačkog i dijagnostičkog senzora koncentracije kisika od toplinski izolacijskog štita upravljačkog mehanizma.

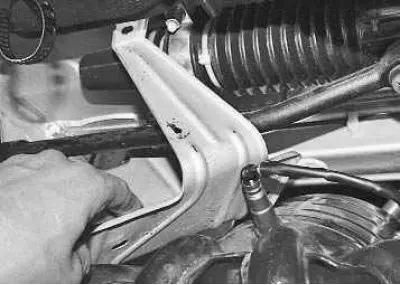

11. Odvijte tri matice koje pričvršćuju toplinski izolacijski štitnik upravljačkog mehanizma na štitnik motora i uklonite štitnik.

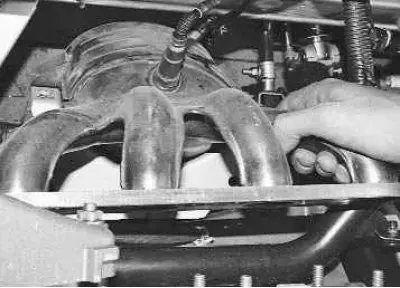

12. Odvrnite dvije matice koje pričvršćuju nosač ulazne cijevi vodene pumpe, odvrnite vijke koji pričvršćuju katalizator na njegov nosač, odvrnite osam matica koje pričvršćuju katalizator na glavu cilindra i uklonite katalizator. Odvajanje katalitičkog pretvarača od glave cilindra i otkrivanje njegovog kvara detaljno su opisani u pododjeljku "Zamjena brtve katalizatora".
13. Uklonite brtvu ispušnog razvodnika s vijčanih vijaka glave cilindra.
Pažnja! Obavezno zamijenite brtvu ispušnog razvodnika i usisne cijevi novom svaki put kada se spoj rastavlja.
14. Očistite glavu cilindra i prirubnice katalizatora od preostalih starih brtvi i naslaga ugljika.

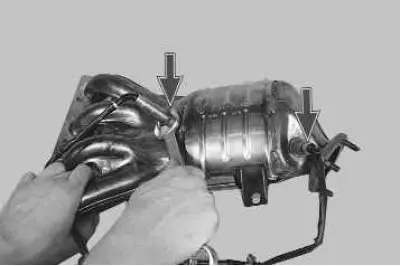

15. Uklonite oba senzora kisika iz katalizatora i ugradite ih na novi katalizator.
16. Ugradite ispušni kolektor i sve uklonjene dijelove i sklopove obrnutim redoslijedom od uklanjanja.
Napomena: Kako biste spriječili lijepljenje brtve i poboljšali njezinu nepropusnost, preporučujemo da prije ugradnje brtvu s obje strane podmažete tankim slojem grafitne masti.
Napomena: Podmažite vijke za montažu ispušnog kolektora grafitnom mašću.
