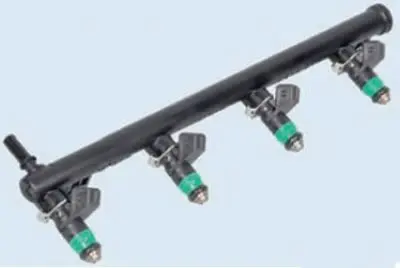

Razvodnik goriva i injektor goriva
Uklanjanje
Postavite vozilo u radni prostor, aktivirajte ručnu kočnicu i isključite paljenje.
Za karavane
Nagnite stražnji red sjedala prema naprijed (za konfiguraciju s 5 sjedala) ili srednji red (za konfiguraciju sa 7 sjedala).
Odvojite i podignite podnu oblogu.
Skinite poklopac otvora električne pumpe za gorivo.
Odspojite konektor 1, slika 2-1, stražnjeg kabelskog svežnja od modula 2 električne pumpe za gorivo.

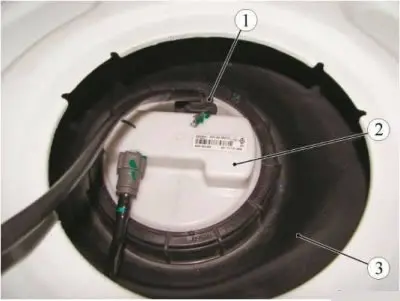

Slika 11-12 - Odspajanje stražnjeg konektora kabelskog svežnja od modula električne pumpe za gorivo: 1 - konektor stražnjeg kabelskog svežnja na modul električne pumpe za gorivo; 2 - modul električne pumpe za gorivo; 3 - spremnik goriva
Pokrenite motor i pustite ga da radi u praznom hodu dok se potpuno ne zaustavi kako biste smanjili tlak u sustavu goriva, osiguravajući uklanjanje ispušnih plinova (ispušna zavojnica s ventilatorom tipa SERF/SP tvrtke SovPlym). Isključite paljenje.
Odvojite priključak žice za uzemljenje od akumulatora.
Spojite konektor, kabelski svežanj na modul električne pumpe za gorivo. Ugradite poklopac otvora električne pumpe za gorivo. Postavite i pričvrstite podnu oblogu.
Spustite stražnji dio (za konfiguraciju s 5 sjedala) ili prosjek (za konfiguraciju sa 7 sjedala) red sjedala.
Za automobile s K4M motorom
Odvijte dvije matice 1, slika 11-13, i uklonite zaštitni poklopac 2 razvodnika goriva (zamjenska glava 13, produžetak, račva).

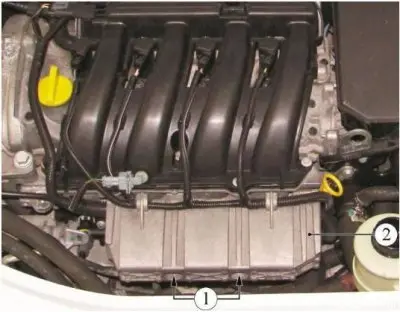

Slika 11-13 - Uklanjanje zaštitnog poklopca razvodnika goriva: 1 - Matice za pričvršćivanje zaštitnog kućišta razvodnika goriva; 2 - zaštitni poklopac razvodnika goriva
Pritisnite opružnu stezaljku priključka cijevi 1, slika 11-14, i pomicanjem duž osi spojnice odvojite cijev 1 od razvodnika goriva 3.
Pažnja. Za kombi, prvo prekrijte mjesto gdje se cijev za gorivo spaja s razvodnikom goriva krpom i spriječite curenje goriva prilikom odspajanja cijevi za gorivo, budući da se tlak u cijevi za gorivo održava

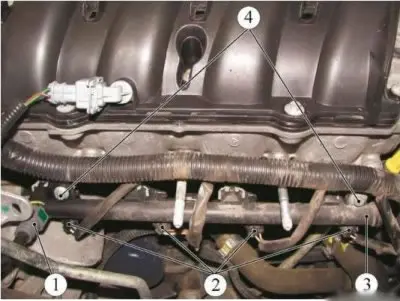

Slika 11-14 - Uklanjanje razvodnika goriva motora K4M: 1 - cijev za gorivo; 2 - pločice kabelskog svežnja za injektore; 3 - razvodnik goriva; 4 - vijci za montažu razvodnika goriva
Odvojite 2 pločice kabelskog svežnja od injektora razvodnika goriva 3.
Odvijte dva vijka 4 i uklonite razvodnik goriva 3 zajedno s injektorima (zamjenjiva glava 8, produžetak, račva).
Pritisnite opružni zatvarač konektora i odvojite dovodni vod 1, slika 11-15, od razvodnika goriva 2.
Oprez: Kod vozila tipa kombija, prvo prekrijte priključak dovoda goriva krpom kako biste spriječili curenje goriva prilikom odspajanja dovoda goriva, jer tlak u dovodu goriva ostaje

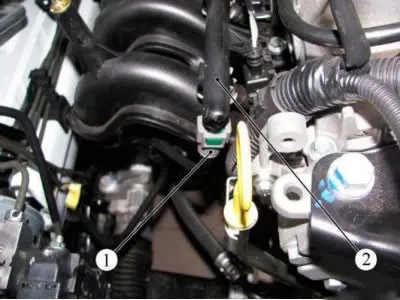

Slika 11-15 - Odspajanje dovodnog voda od razvodnika goriva: 1 - dovodni cjevovod; 2 - razvodnik goriva
Skinite cijev leptira za gas 1, slika 11-16 (vidi gore).

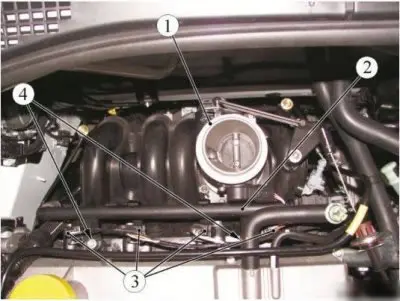

Slika 11-16 - Uklanjanje razvodnika goriva motora K7M: 1 - cijev leptira za gas; 2 - razvodnik goriva; 3 - pločice kabelskog svežnja za injektore; 4 - vijci za montažu razvodnika goriva
Odvojite 2 pločice kabelskog svežnja od injektora.
Odvijte dva vijka 4 i uklonite razvodnik goriva 2 (zamjenjiva glava 8, produžetak, račva).
Montaža

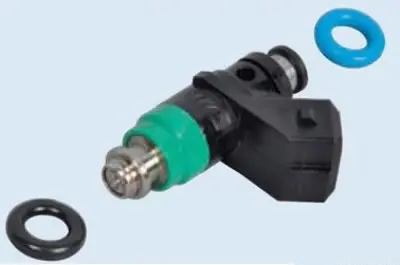

Pažnja. Brtveni prstenovi injektora moraju se zamijeniti.
Prije ugradnje razvodnika goriva na motor, ugradite nove brtvene prstenove na injektore, prethodno ih podmazavši motornim uljem.
Ugradite razvodnik goriva na motor.
Ugradite i zategnite vijke za montažu razvodnika goriva.
Moment zatezanja vijaka za montažu rampe 9 Nm (0,9 kgf·m) (zamjenjiva glava 8, produžetak, račva, moment ključ).
Spojite konektore kabelskog svežnja na injektore razvodnika goriva.
Spojite cijev za gorivo na razvodnik goriva pomičući je duž osi spojnice dok opružna brava konektora ne klikne. Provjerite pouzdanost pričvršćivanja cijevi.
Za više detalja pogledajte stranicu (LadaMan.ru)
Za vozila s motorom K4M, dodatno: ugradite zaštitni poklopac 2, slika 11-13, razvodnika goriva na motor, zavrnite i zategnite matice 1. Moment zatezanja matica 21 N·m (2,1 kgf·m) (zamjenjiva glava 13, produžetak, račva, moment ključ).
Rad za sve konfiguracije vozila
Spojite terminal žice za uzemljenje na bateriju.
